Pagina 73: Visualizzazioni di stato 2.4
Visualizzazioni di stato
2.4
2
TNC 640 | Manuale utente Programmazione DIN/ISO | 8/2013
73
2.4
Visualizzazioni di stato

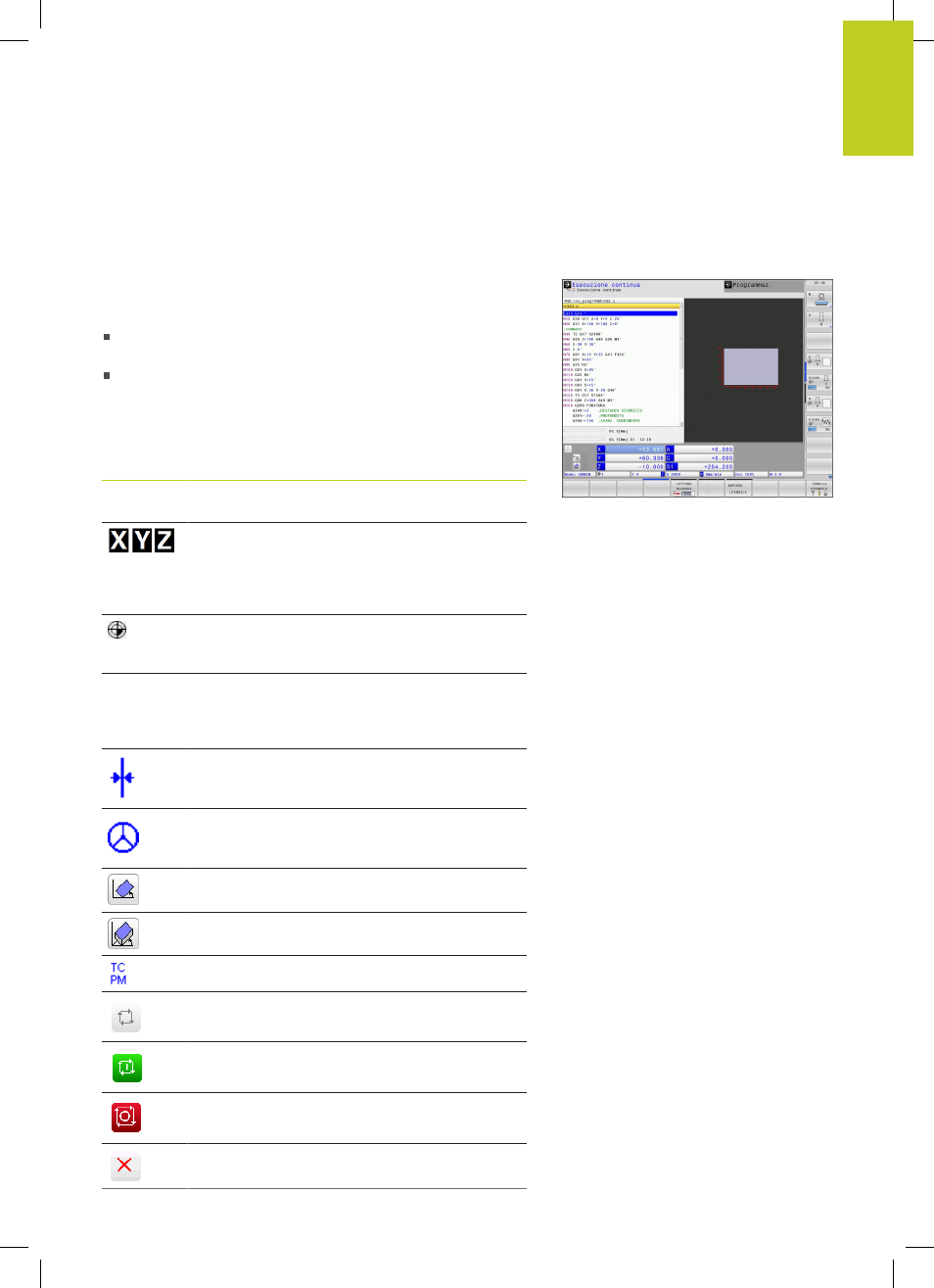

Visualizzazione di stato "generale"
La visualizzazione di stato generale nella parte inferiore dello
schermo informa sullo stato corrente della macchina. Essa compare
automaticamente nelle modalità
Esecuzione singola ed Esecuzione continua, salvo selezione
specifica della funzione di visualizzazione "Grafica",
Introduzione manuale dati.
Nelle modalità operative Funzionamento manuale e Volantino
elettronico la visualizzazione di stato compare nella finestra grande.
Informazioni della visualizzazione di stato
Icona
Significato
REALE
Indicazione di posizione: modo coordinate reali,
nominali o percorso residuo
Assi della macchina; gli assi ausiliari vengono
indicati con lettere minuscole. La sequenza e
il numero di assi visualizzati sono definiti dal
costruttore della macchina. Consultare il manuale
della macchina
Numero dell’origine attiva dalla tabella Preset. Se
l’origine è stata impostata manualmente, il TNC
visualizza dietro il simbolo il testo
MAN
F S M
L'indicazione dell'avanzamento in pollici
corrisponde alla decima parte del valore effettivo.
Numero giri S, avanzamento F, funzione ausiliaria
M attiva
Asse bloccato
Possibilità di traslare l'asse con il volantino
Traslazione assi tenendo conto della rotazione
base
Traslazione assi nel piano di lavoro ruotato
Funzione
M128 o FUNCTION TCPM attiva
Nessun programma attivo
Programma avviato
Programma arrestato
Programma interrotto
