Prova ed esecuzione del programma
17.1 Grafica
17
508
TNC 640 | Manuale utente Programmazione DIN/ISO | 8/2013

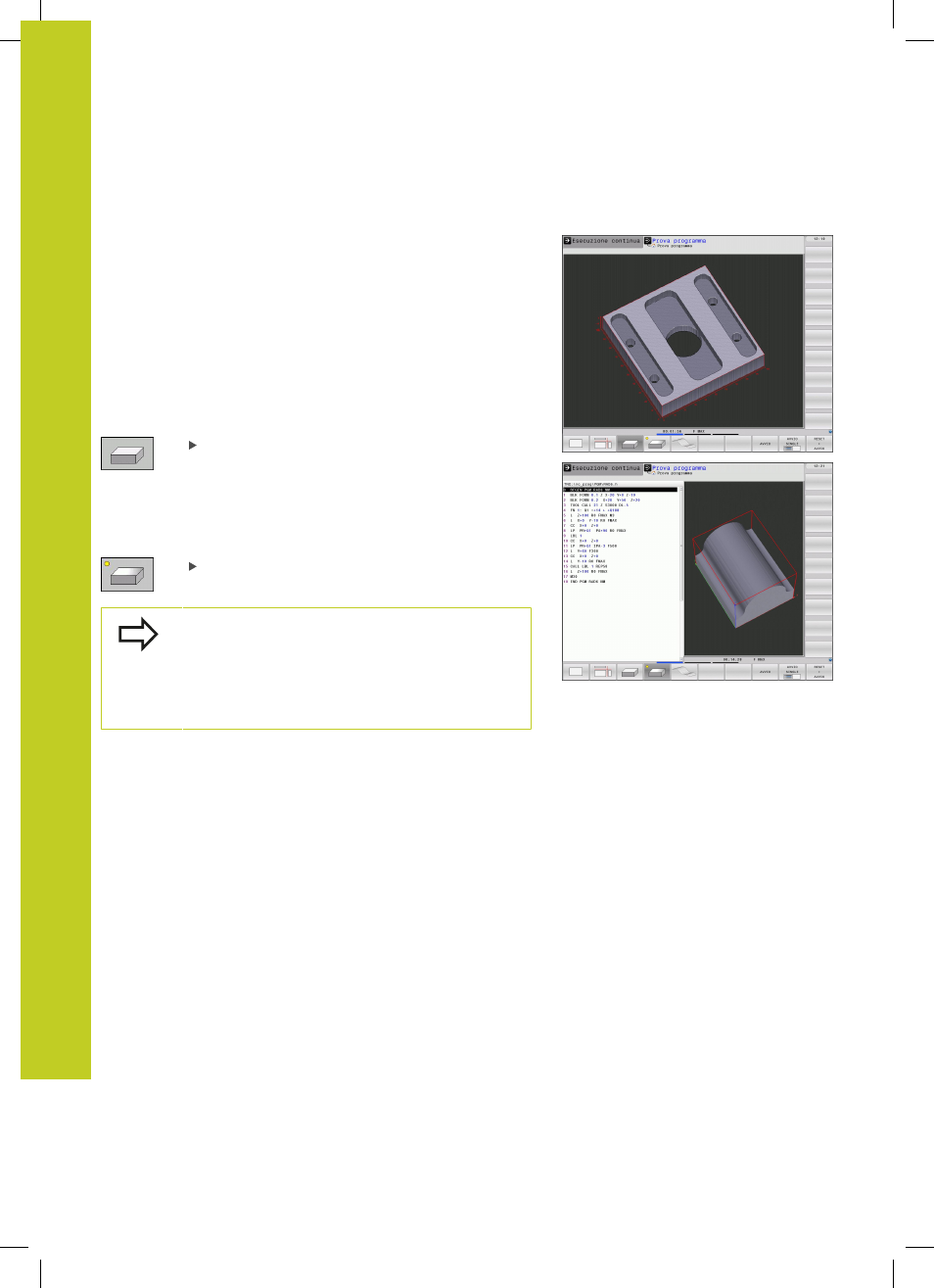

Rappresentazione 3D
In questa rappresentazione il TNC fornisce una simulazione
tridimensionale del pezzo.
La rappresentazione 3D può essere ruotata tramite softkey intorno
all'asse verticale e inclinata intorno all’asse orizzontale. Se al TNC
è collegato un mouse, si può eseguire questa funzione anche
tenendo premuto il tasto destro del mouse.
I contorni del pezzo grezzo all'inizio della simulazione grafica
possono essere visualizzati quale riquadro.
Nel modo operativo Prova programma sono disponibili funzioni
per l'ingrandimento di dettagli, vedere "Ingrandimento di dettagli",
Pagina 510.
Selezionare mediante softkey la rappresentazione
3D.
Con la rappresentazione 3D ad alta risoluzione è possibile
visualizzare in maniera ancora più dettagliata la superficie del
pezzo da lavorare. Il TNC crea con una sorgente luminosa simulata
rapporti realistici tra luce e ombra.
Selezionare mediante softkey la rappresentazione
3D ad alta risoluzione.
La velocità della grafica 3D dipende dalla lunghezza
tagliente (colonna
LCUTS nella tabella utensili).
Se
LCUTS è definito con 0 (impostazione base),
la simulazione esegue i calcoli con una lunghezza
tagliente infinita, e questo comporta un lungo tempo
di calcolo.
