Grafica 17.1
17
TNC 640 | Manuale utente Programmazione DIN/ISO | 8/2013
513

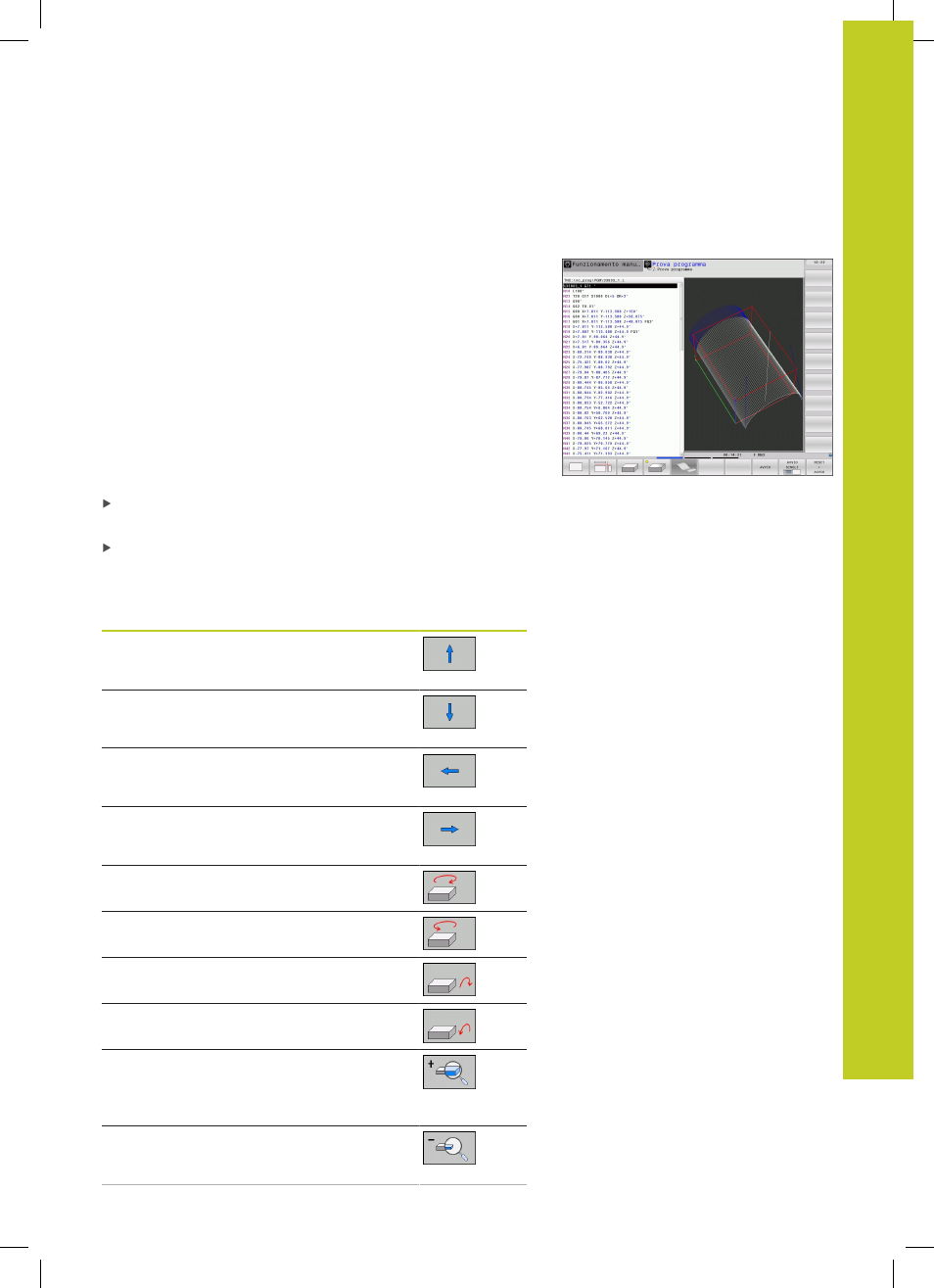

Grafica a linee 3D
Applicazione
Con la grafica a linee tridimensionale il TNC può rappresentare
in modo tridimensionale i percorsi programmati. Per riconoscere
rapidamente i dettagli, è disponibile una potente funzione di zoom.
Specialmente i programmi generati esternamente possono essere
controllati con la grafica a linee 3D prima della lavorazione per
eventuali irregolarità, in modo da evitare sul pezzo danneggiamenti
di lavorazione non voluti. Tali danneggiamenti di lavorazione
si presentano per esempio quando ci sono punti non emessi
correttamente dal postprocessore.
Il TNC rappresenta in blu i movimenti di traslazione con
FMAX nella
grafica a linee 3D.
La grafica a linee 3D può essere impiegata nella modalità Split
Screen o Full Screen:
Visualizzare il programma a sinistra e le linee 3D a destra:
premere il tasto SPLIT SCREEN e il softkey PGM + GRAFICA
Visualizzare la grafica a linee 3D a schermo intero: premere il
tasto SPLIT SCREEN e il softkey GRAFICA
Funzioni della grafica a linee 3D
Funzione Softkey
Visualizzazione e spostamento verso l'alto del
riquadro di zoom. Per lo spostamento tenere
premuto il softkey
Visualizzazione e spostamento verso il basso
del riquadro di zoom. Per lo spostamento
tenere premuto il softkey
Visualizzazione e spostamento verso sinistra
del riquadro di zoom. Per lo spostamento
tenere premuto il softkey
Visualizzazione e spostamento verso destra
del riquadro di zoom. Per lo spostamento
tenere premuto il softkey
Rotazione del pezzo in senso orario
Rotazione del pezzo in senso antiorario
Inclinazione del pezzo all'indietro
Inclinazione del pezzo in avanti
Ingrandimento a passi della rappresentazione.
Se la rappresentazione è ingrandita, il TNC
mostra nella riga in basso della finestra grafica
il carattere
Z
Riduzione a passi della rappresentazione. Se la
rappresentazione è ridotta, il TNC mostra nella
riga in basso della finestra grafica il carattere
Z
