Programmazione: utensili
5.3 Correzione utensile
5
184
TNC 640 | Manuale utente Programmazione DIN/ISO | 8/2013

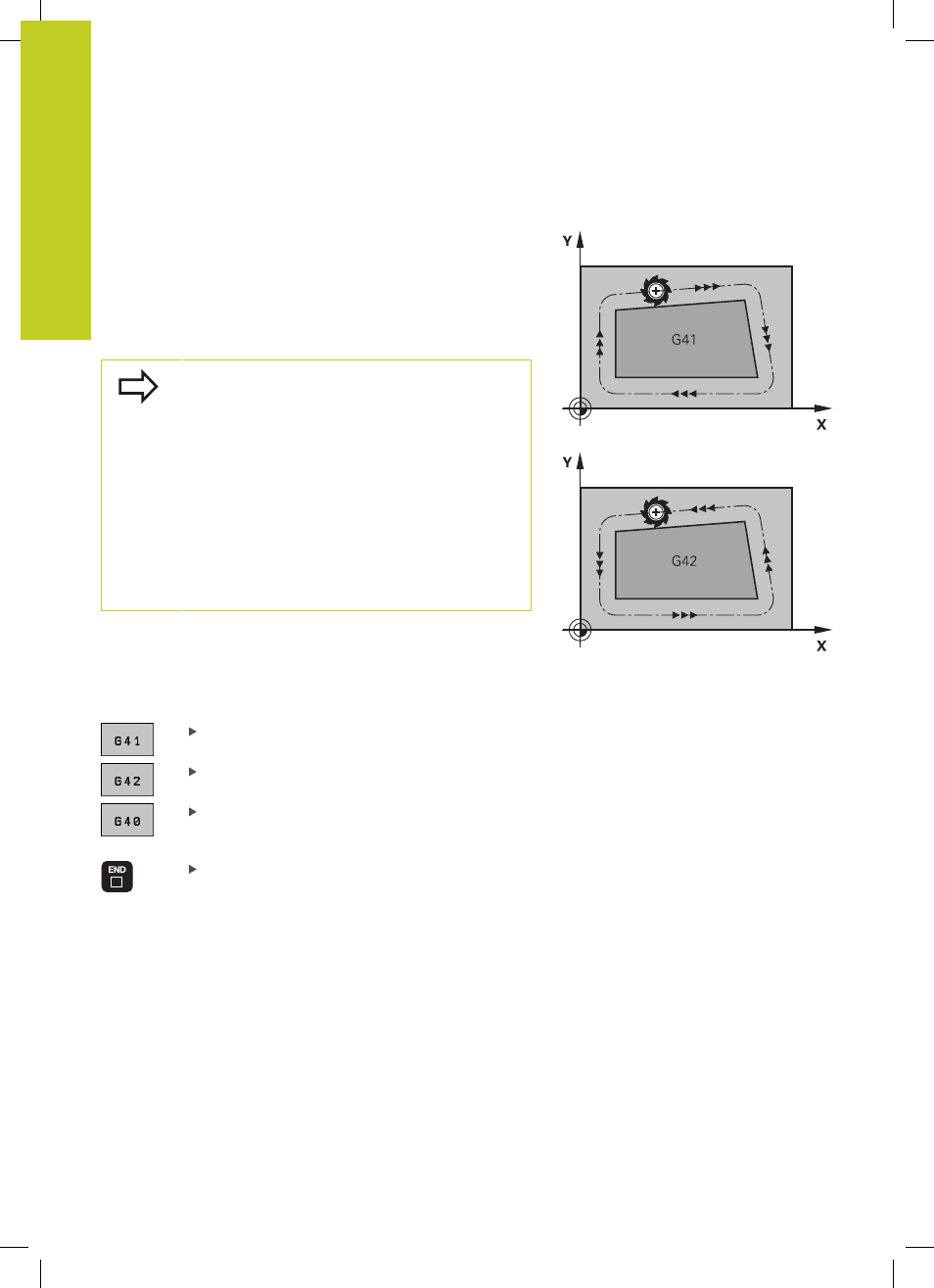

Movimenti traiettoria con correzione raggio: G42 e G41
G43: L'utensile trasla a destra del profilo
G42: L'utensile trasla a sinistra del profilo
Il centro dell'utensile si muove alla distanza del proprio raggio dal
profilo programmato: "a destra" e "a sinistra" indica la posizione
dell'utensile in direzione di spostamento lungo il profilo del pezzo.
Vedere figure.
Tra due blocchi di programma con differente
correzione del raggio
G43 e G42 nel piano di lavoro
deve trovarsi almeno un blocco di spostamento
senza correzione del raggio, (quindi con
G40).
Il TNC attiva una correzione del raggio alla fine del
blocco in cui viene programmata per la prima volta.
Al primo blocco con correzione del raggio G42/G41 e
alla disattivazione con
G40 il TNC posiziona l'utensile
sempre perpendicolarmente al punto di partenza o
al punto finale programmati. Posizionare l'utensile
prima del primo punto del profilo o dopo l'ultimo
punto del profilo, in modo da non danneggiare il
profilo.
Immissione della correzione raggio
La correzione del raggio si imposta in un blocco G01 .
Movimento utensile a sinistra del profilo
programmato: selezionare la funzione G41 oppure
Movimento utensile a destra del profilo
programmato: selezionare la funzione G41 oppure
Movimento utensile senza correzione raggio o
annullamento correzione raggio: selezionare la
funzione G40
Conclusione del blocco: premere il tasto END
