Programmazione: tornitura
14.2 Funzioni base (opzione software 50)
14
426
TNC 640 | Manuale utente Programmazione DIN/ISO | 8/2013
Programmazione di gole
Le gole sono cavità sui componenti circolari e fungono per lo
più da sede per anelli di sicurezza e guarnizioni oppure vengono
impiegate come scanalature di lubrificazione. Le gole possono
essere programmate sul perimetro o sulle superfici frontali del
pezzo da tornire. A tale scopo sono disponibili due elementi
separati del profilo:
GRV RADIAL: gola sul perimetro del pezzo da tornire
GRV AXIAL: gola sulla superficie frontale del pezzo da tornire

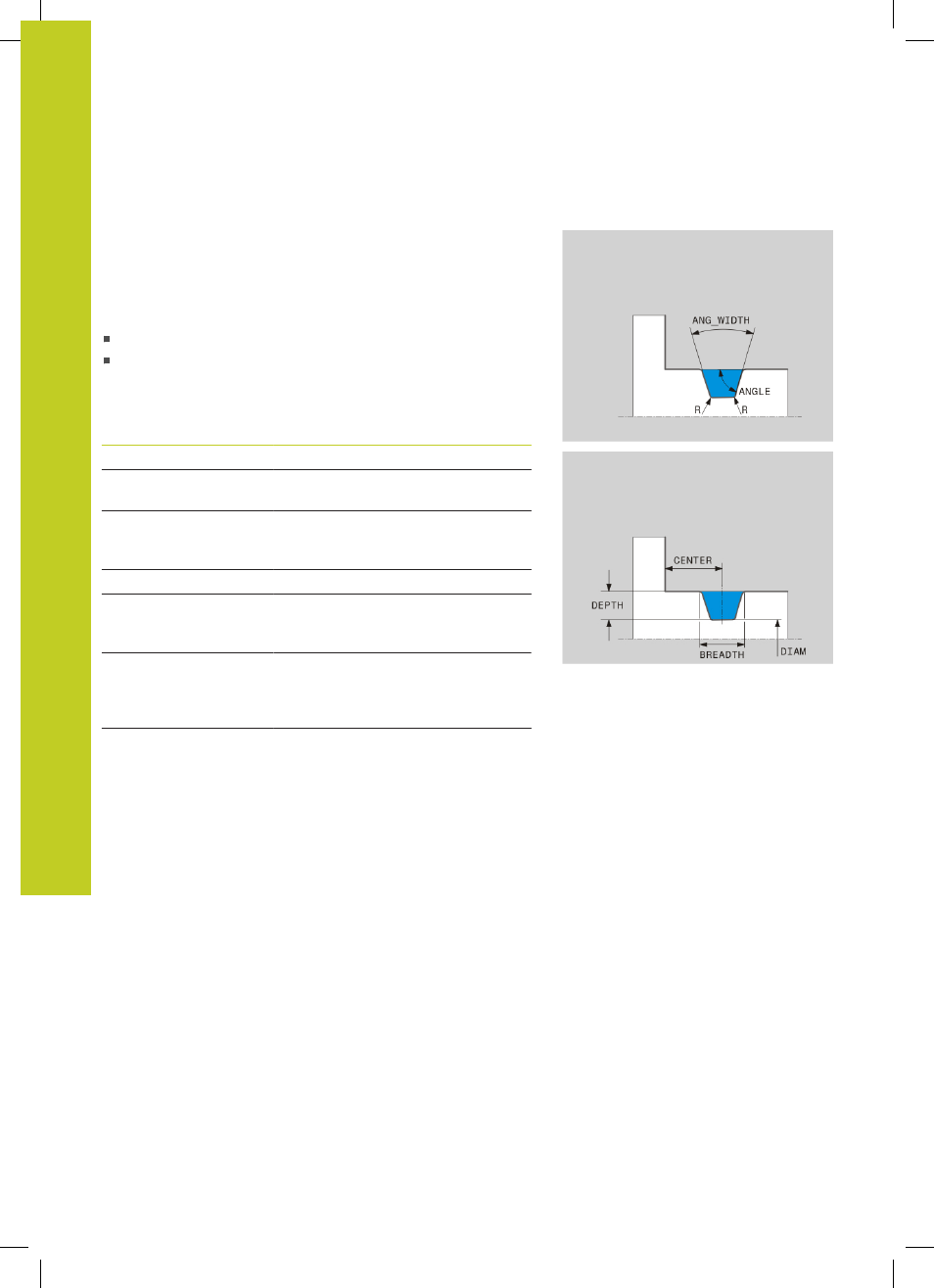

Elementi di immissione nelle gole
GRV
Elemento di
immissione Impiego Inserimento
CENTER Centro della gola obbligatorio
R Raggio di entrambi gli
angoli interni opzionale
DEPTH / DIAM Profondità gola (tenere
presente il segno!) /
Diametro fondo gola obbligatorio
BREADTH Larghezza gola obbligatorio
ANGLE / ANG_WIDTH
Angolo tra i fianchi /
Angolo di apertura di
entrambi i fianchi opzionale
RND / CHF
Arrotondamento /
Smusso angolo vicino
al punto di partenza del
profilo opzionale
FAR_RND / FAR_CHF
Arrotondamento /
Smusso angolo
lontano al punto di
partenza del profilo opzionale
