Programmazione: programmazione di profili
6.5 Movimenti traiettoria – Coordinate polari
6
210
TNC 640 | Manuale utente Programmazione DIN/ISO | 8/2013

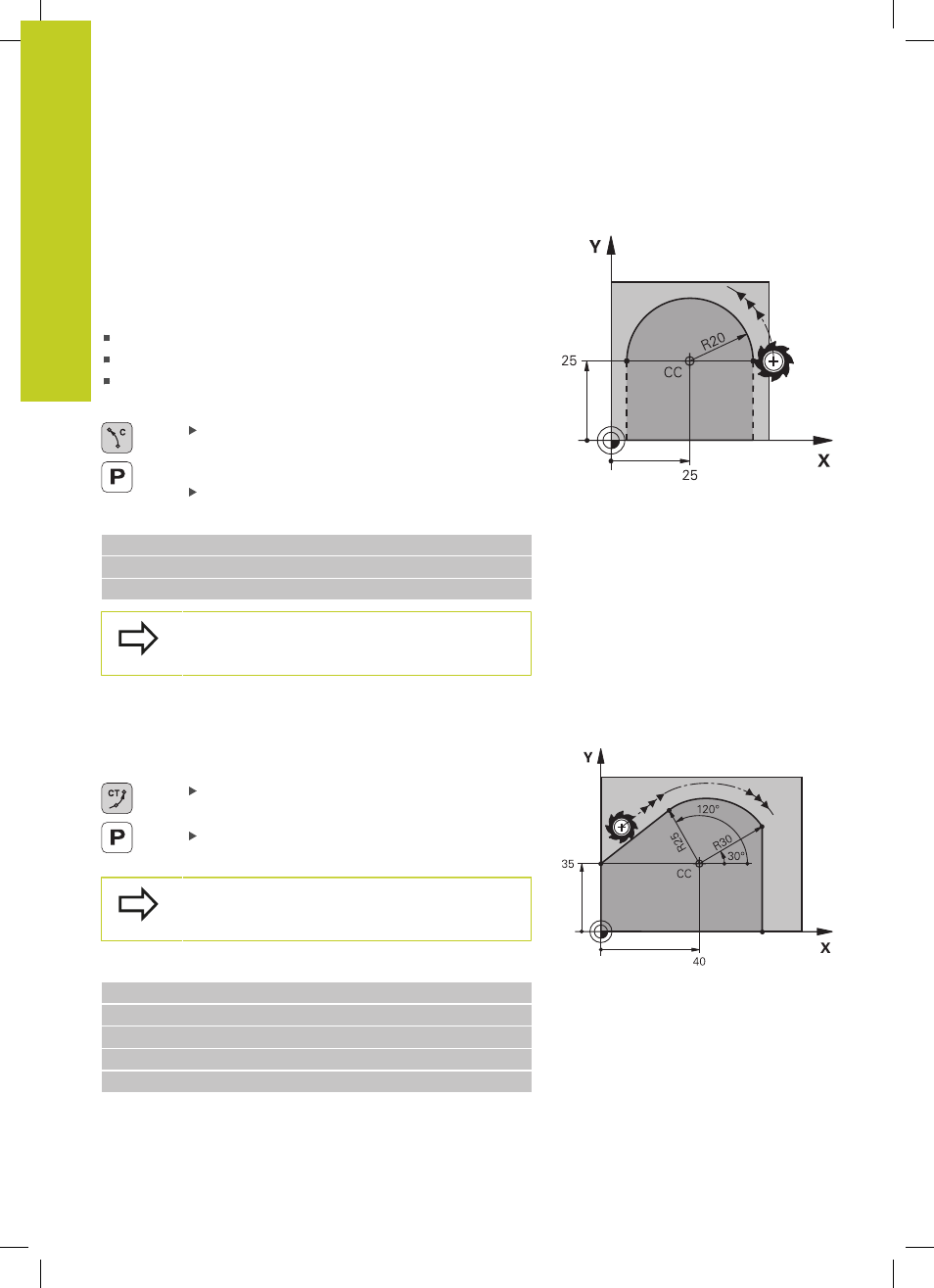

Traiettoria circolare G12/G13/G15 intorno al polo I, J
Il raggio delle coordinate polari
R è contemporaneamente raggio
dell’arco di cerchio.
R è definito dalla distanza del punto di partenza
dal polo
I, J. L'ultima posizione dell'utensile programmata prima
della traiettoria circolare corrisponde al suo punto di partenza.
Senso di rotazione
In senso orario:
G12
In senso antiorario:
G13
Senza indicazione del senso di rotazione:
G15. Il TNC esegue la
traiettoria circolare con l'ultimo senso di rotazione programmato
Coordinate polari angolo H: posizione angolare
del punto finale della traiettoria circolare tra
–99999,9999° e +99999,9999°
Senso di rotazione DR
Blocchi esemplificativi NC
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
In caso di coordinate incrementali inserire lo stesso
segno per DR e PA.
Traiettoria circolare G16 con raccordo tangenziale
L'utensile si sposta su una traiettoria circolare che si raccorda
tangenzialmente all'elemento di profilo precedente.
Coordinate polari raggio R: distanza del punto
finale della traiettoria circolare dal polo
I, J
Coordinate polari angolo H: posizione angolare
del punto finale della traiettoria circolare
Il polo non è il centro della circonferenza!
Blocchi esemplificativi NC
N120 I+40 J+35 *
N130 G01 G42 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
