480 Cicli di tastatura: misurazione automatica della cinematica
1
8
.4 MISURA CINEMA
TICA (ciclo 451, DIN/ISO: G451, opzione)
18.4 MISURA CINEMATICA (ciclo
451, DIN/ISO: G451, opzione)
Esecuzione del ciclo
Con il ciclo di tastatura 451 si può controllare la cinematica della
macchina e se necessario ottimizzarla. Con il sistema di tastatura 3D

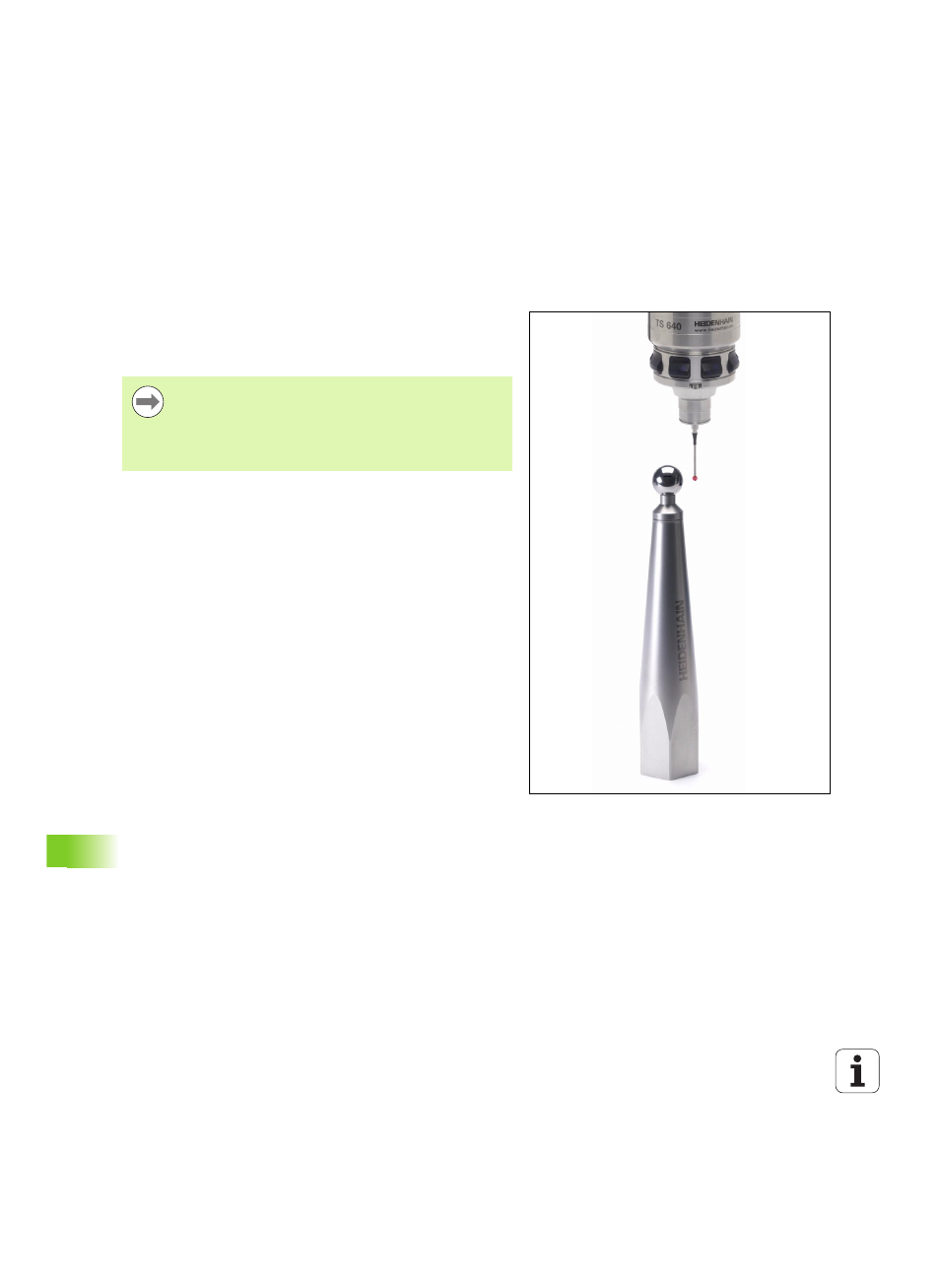

TS misurare una sfera calibratrice HEIDENHAIN fissata sulla tavola
della macchina.
Il TNC determina la precisione statica di rotazione. Il software
minimizza gli errori nello spazio derivanti dai movimenti di rotazione e
memorizza automaticamente la geometria della macchina al termine
del processo di misura nelle rispettive costanti macchina della
descrizione della cinematica.
1 Serrare la sfera calibratrice, facendo attenzione a evitare le
collisioni
2 Nel modo operativo Funzionamento manuale definire l'origine al
centro della sfera o se è definito Q431=1 o Q431=3: eseguire
manualmente il posizionamento nell'asse del tastatore sopra la
sfera calibratrice e nel piano di lavoro al centro della sfera
3 Selezionare il modo operativo di esecuzione del programma e
avviare il programma di calibrazione
HEIDENHAIN consiglia l'impiego di sfere calibratrici KKH
250 (codice di ordinazione 655 475-01) o KKH 100 (codice
di ordinazione 655 475-02) , che presentano una
particolare rigidità e che sono state appositamente
costruite per la calibrazione della macchina. Contattare
eventualmente a questo proposito HEIDENHAIN.
