16.10 MISURAZIONE ESTERNA

ISOLA (ciclo 426,
DIN/ISO: G426)

Esecuzione del ciclo

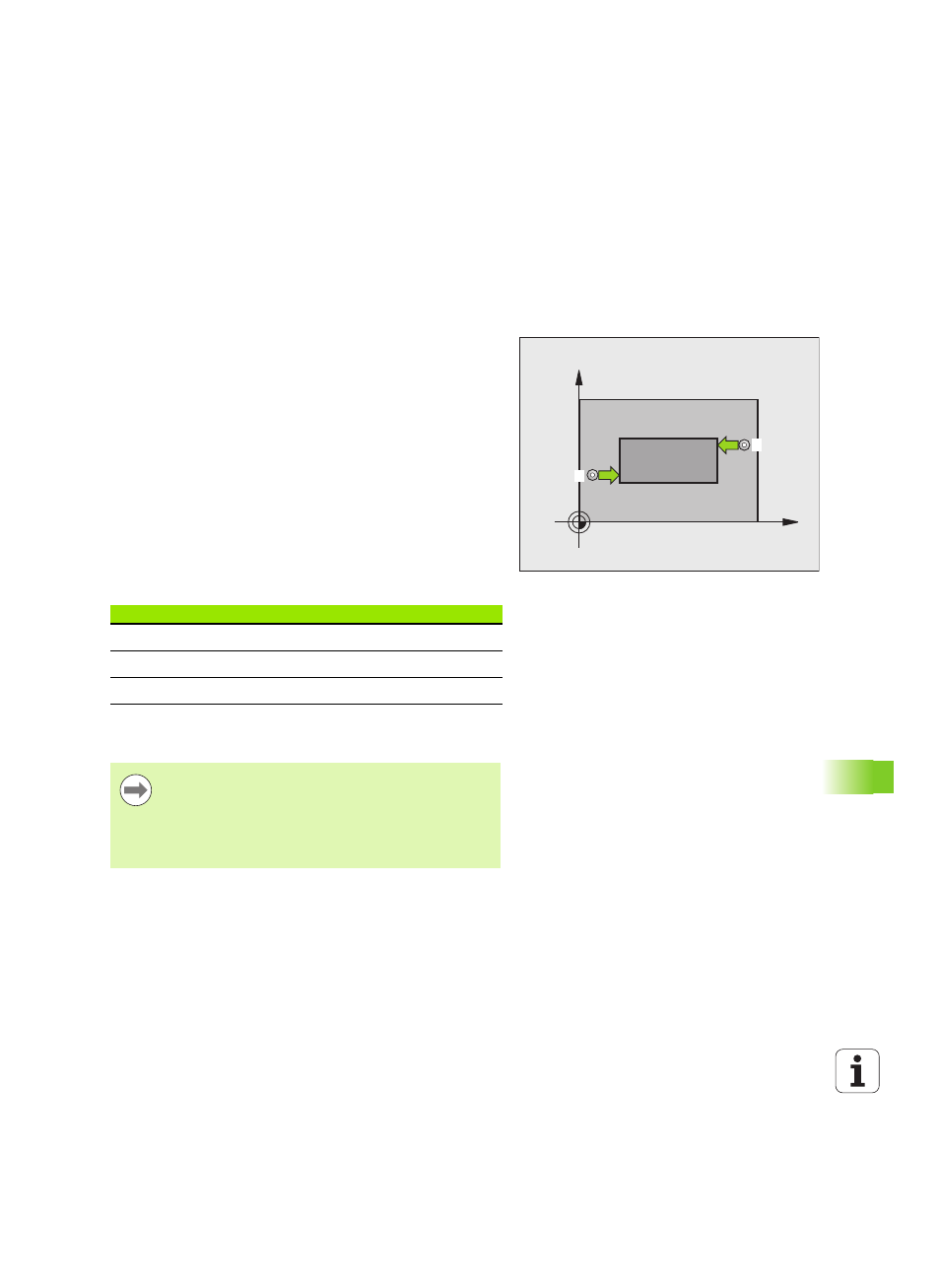

Il ciclo di tastatura 426 rileva la posizione e la larghezza di un'isola.
Definendo nel ciclo valori di tolleranza, il TNC effettua un confronto tra
i valori nominali e reali e memorizza gli scostamenti in parametri di
sistema.

1

Il TNC posiziona il tastatore in rapido (valore da MP6150) e con la
logica di posizionamento (vedere "Esecuzione dei cicli di tastatura"
a pagina 332) su
l punto da tastare

1

. Il TNC calcola i punti da tastare

sulla base dei valori programmati nel ciclo e della distanza di
sicurezza definita in MP6140

2

Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120). La prima tastatura è eseguita sempre in
direzione negativa dell'asse programmato

3

Quindi il tastatore si porta all'altezza di sicurezza sul successivo
punto da tastare ed esegue la seconda tastatura

4

Infine il TNC riposiziona il tastatore all'altezza di sicurezza e
memorizza i valori reali e gli scostamenti nei seguenti parametri Q:

Per la programmazione

X

Y

1

2

Numero parametro

Significato

Q156

Valore reale lunghezza misurata

Q157

Valore reale posizione asse centrale

Q166

Offset lunghezza misurata

Prima della definizione del ciclo, deve essere
programmata una chiamata utensile per la definizione
dell'asse del tastatore.

Assicurarsi che la prima misurazione venga sempre
eseguita in direzione negativa dell'asse di misura
selezionato. Definire di conseguenza Q263 e Q264.
