382 Cicli di tastatura: rilevamento automatico delle origini
15.8 ORIGINE ES
TERNA SULL
O SPIG
OL
O (ciclo 414, DIN/ISO:
G414)
15.8 ORIGINE ESTERNA SULLO
SPIGOLO (ciclo 414,
DIN/ISO: G414)
Esecuzione del ciclo

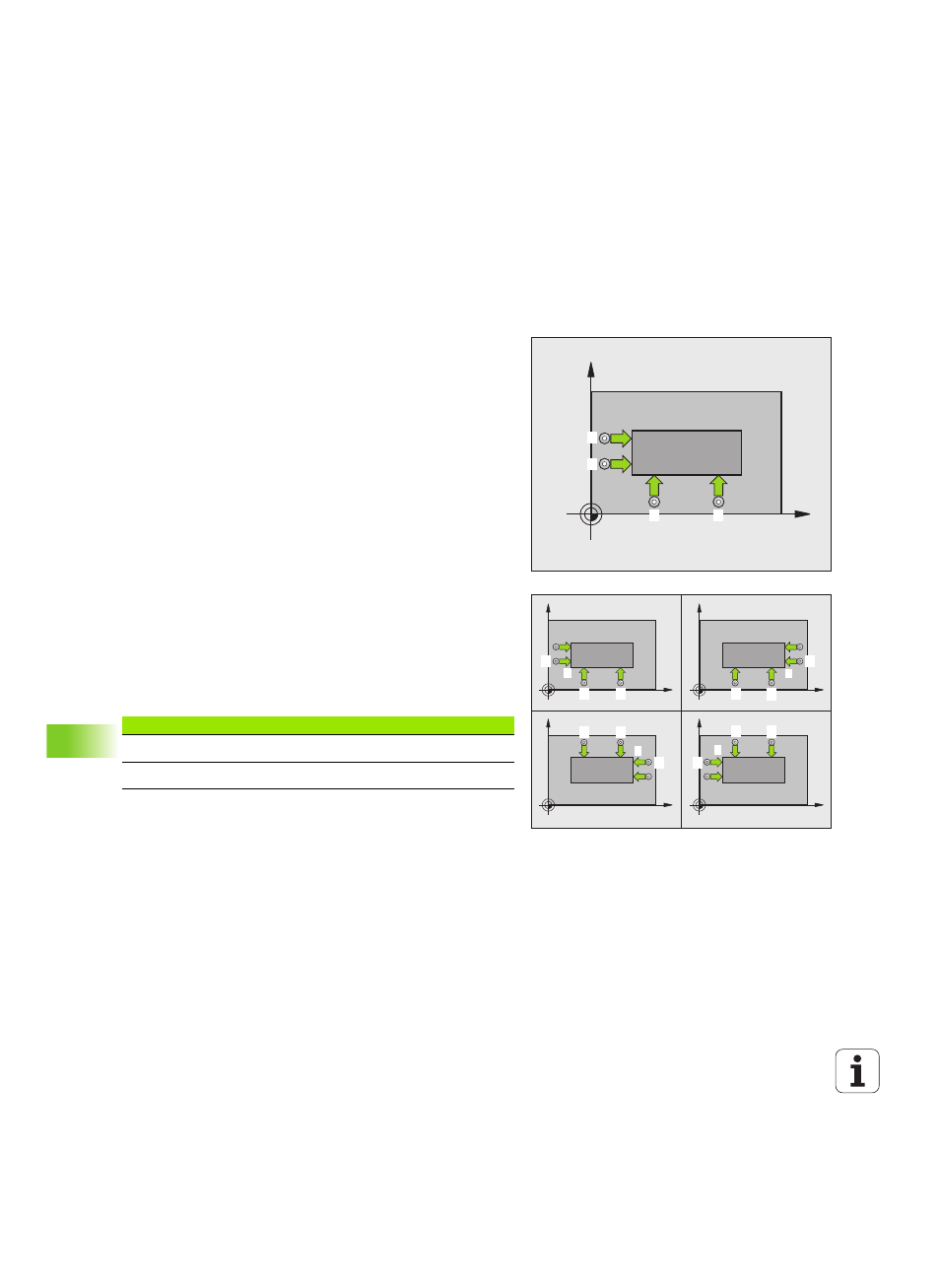

Il ciclo di tastatura 414 rileva il punto di intersezione di due rette e lo
imposta quale origine. In alternativa il TNC può registrare questo punto
di intersezione in una tabella origini o in una tabella Preset.
1 Il TNC posiziona il tastatore in rapido (valore da MP6150) e con la
logica di posizionamento (vedere "Esecuzione dei cicli di tastatura"
a pagina 332) sul punto da tastare
1 (vedere figura in alto a destra).
Contemporaneamente il TNC sposta il tastatore della distanza di
sicurezza in senso opposto alla direzione di spostamento definita
2 Successivamente il tastatore si porta all'altezza di misura
programmata ed effettua la prima tastatura con l'avanzamento di
tastatura (MP6120). Il TNC determina la direzione di tastatura
automaticamente in funzione del 3° punto da misurare
programmato
3 Quindi il tastatore si porta sul successivo punto da tastare 2 ed
esegue la seconda tastatura
4 Il TNC posiziona il tastatore sul punto 3 e quindi sul punto da
tastare 4 eseguendo rispettivamente la terza e la quarta tastatura
5 Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri ciclo Q303
e Q305 (vedere "Memorizzazione dell'origine calcolata" a pagina
358) e salva le coordinate dello spigolo rilevate nei parametri Q
presentati di seguito
6 Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore
X
Y
1 2
4
3
X
Y
X
Y
X
Y
X
Y
A B
C D
1 2
3
2 1
3
1 2
3
2 1
3
Numero parametro Significato
Q151 Valore reale spigolo asse principale
Q152 Valore reale spigolo asse secondario
