322 Cicli: funzioni speciali
12.7 T
O
RNITURA IN INTERPOLAZIONE (opzione
sof
tw
a
re
, ciclo 290,
DIN/ISO:
G290)
Parametri ciclo
U DISTANZA DI SICUREZZA Q200 (in valore incrementale):
distanza di prolungamento del profilo definito in
avvicinamento e allontanamento. Campo di
immissione da 0 a 99999,9999, in alternativa PREDEF
U ALTEZZA DI SICUREZZA Q445 (in valore assoluto):
altezza assoluta che esclude qualsiasi possibilità di
collisione tra utensile e pezzo; posizione di ritiro
dell'utensile alla fine del ciclo. Campo di immissione
da -99999,9999 a 99999,9999
U ANGOLO PER ORIENTAMENTO MANDRINO Q336 (in valore
assoluto): angolo per allineare il tagliente alla
posizione di 0° del mandrino. Campo di immissione da
-360,0000 a 360,0000
U VELOCITÀ DI TAGLIO [m/min] Q440: velocità di taglio
dell'utensile in mm/min. Campo di immissione da 0 a
99,999
U INCREMENTO AL GIRO [mm/giro] Q441: avanzamento
che l'utensile esegue a ogni giro. Campo di
immissione da 0 a 99,999
U ANGOLO DI PARTENZA PIANO XY Q442: angolo di
partenza nel piano XY. Campo di immissione da 0 a
359,999
U DIREZIONE DI LAVORAZIONE (-1/+1) Q443:
lavorazione in senso orario: Inserimento = -1
lavorazione in senso antiorario: Inserimento = +1

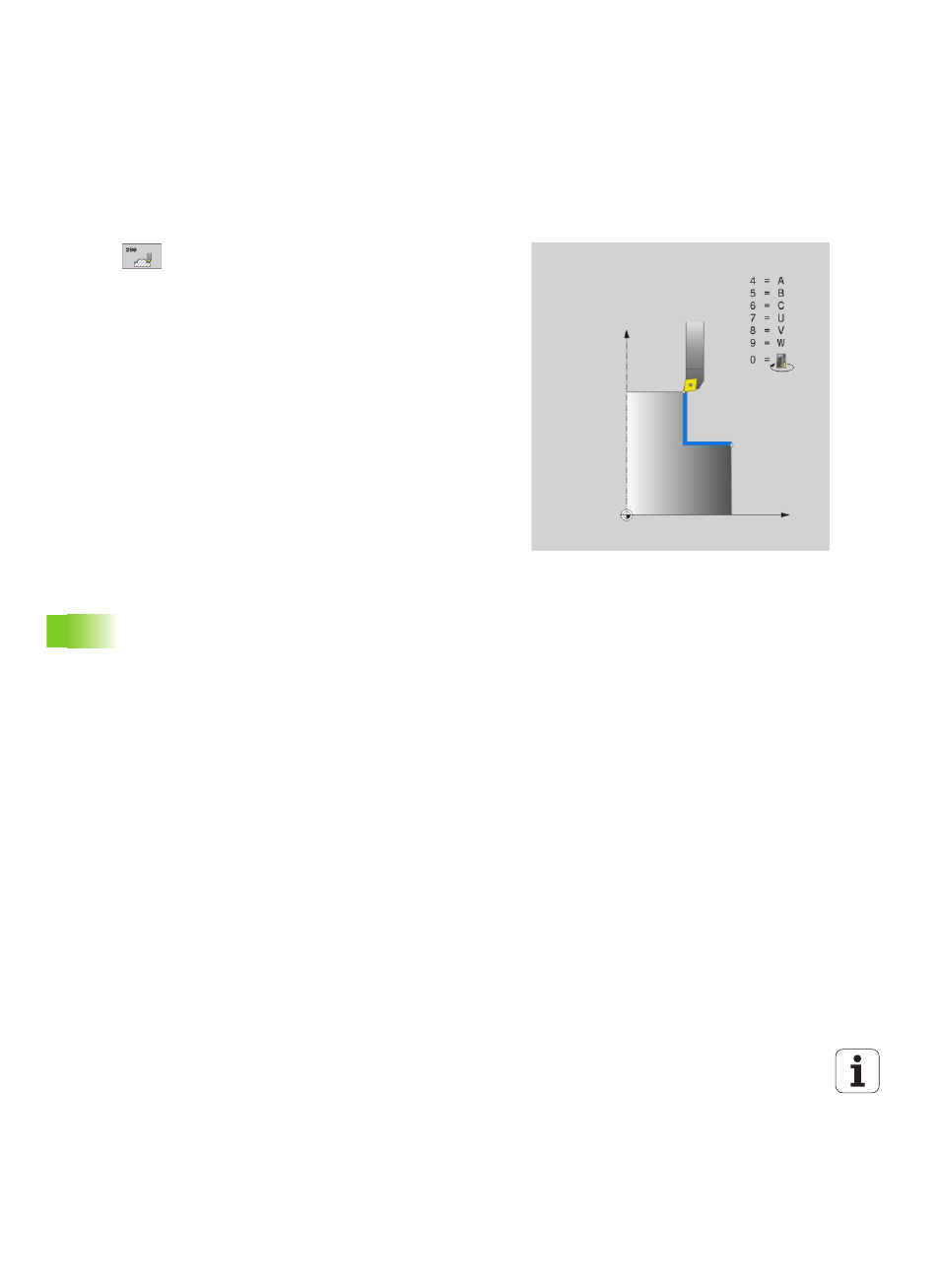

U ASSE INTERPOLANTE (4...9) Q444: denominazione
dell'asse interpolante.
L'asse A è l'asse interpolante: Inserimento = 4
L'asse B è l'asse interpolante: Inserimento = 5
L'asse C è l'asse interpolante: Inserimento = 6
L'asse U è l'asse interpolante: Inserimento = 7
L'asse V è l'asse interpolante: Inserimento = 8
L'asse W è l'asse interpolante: Inserimento = 9
Fresatura profilo: Inserimento = 0
