Ripartizione dello schermo durante l'editing
Durante l'editing in smarT.NC lo schermo dipende dal tipo di file che è
stato selezionato per l'editing.
Editing di programmi unit
1 1 2
1 3
1 4
1 4.1 1 4.2 1 4.3 1 4.4
1 5
1 1 2
1 3
1 4
1 4.5
1 5

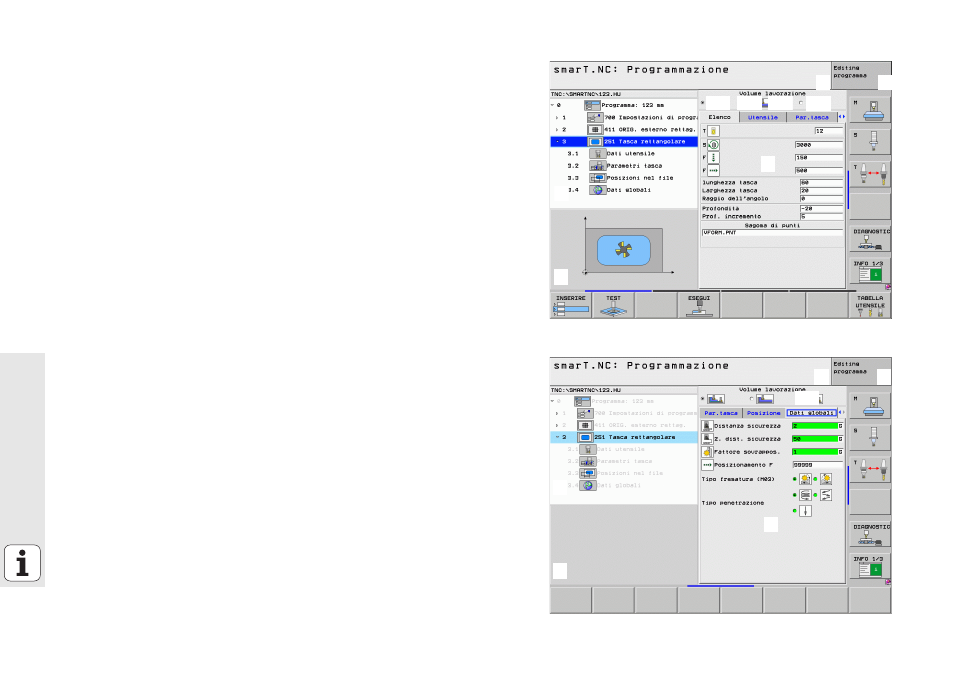

1 Riga d'intestazione: testo del modo operativo, messaggi d'errore
2 Modo operativo attivo in background
3 Struttura ad albero (Treeview), in cui vengono rappresentate in
modo strutturato le unità di lavorazione definite
4 Finestra maschera con i rispettivi parametri: in funzione del passo di
lavorazione selezionato, possono essere presenti fino a cinque
maschere:
„ 4.1 : Maschera panoramica
L'inserimento dei parametri nella maschera panoramica è
sufficiente per eseguire il rispettivo passo di lavorazione con
funzionalità di base. I dati della maschera panoramica
costituiscono un estratto dei dati più importanti, che possono
essere inseriti anche nelle maschere dettagliate
„ 4.2 : Maschera dettagliata Utensile
Inserimento di dati aggiuntivi specifici dell'utensile
„ 4.3 : Maschera dettagliata Parametri opzionali
Inserimento di parametri di lavorazione aggiuntivi opzionali
„ 4.4 : Maschera dettagliata Posizioni
Inserimento di posizioni di lavorazione aggiuntive
„ 4.5 : Maschera dettagliata Dati globali
Lista dei dati globali effettivi
5 Finestra grafica ausiliaria, in cui il parametro attivo nella maschera
viene rappresentato graficamente
