Gestione di file DXF (op
z
ione
software)
Selezione rapida di posizioni di foratura tramite area definita con il
mouse
Selezionare il modo per la selezione di posizioni di
lavorazione: il TNC maschera i layer visualizzati nella finestra
sinistra e la finestra destra è attiva per la selezione delle
posizioni

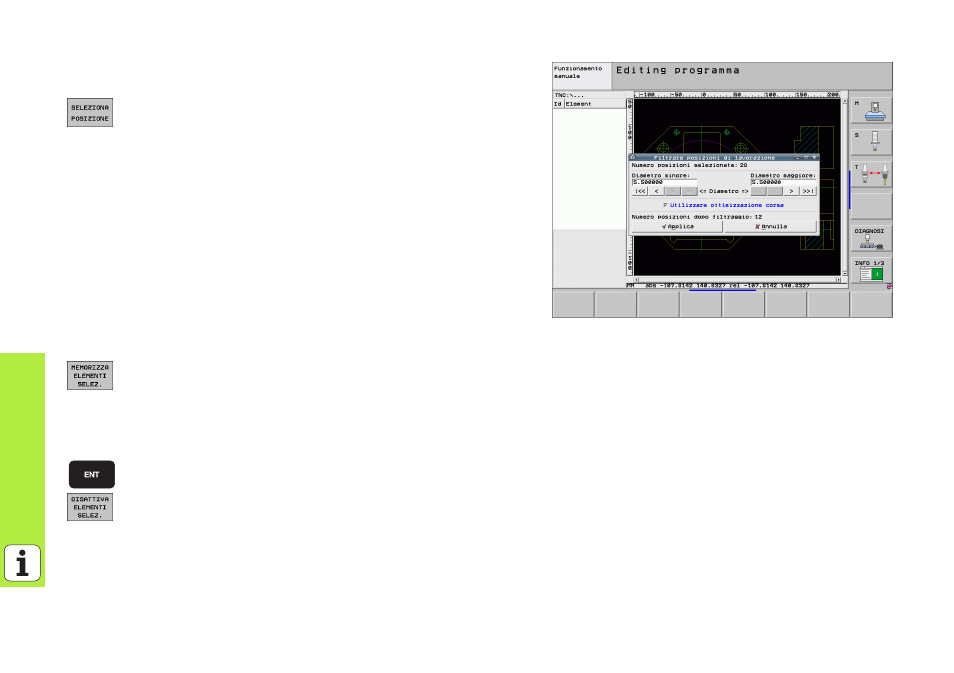

Premere il tasto Shift sulla tastiera e definire con il tasto
sinistro del mouse un'area in cui il TNC deve acquisire tutti i
centri dei cerchi contenuti come posizioni di foratura: il TNC
visualizza una finestra in cui è possibile filtrare i fori secondo
la loro dimensione
Definire le impostazioni dei filtri (vedere "Impostazione dei
filtri" a pagina199) e confermare con il pulsante Applica: il
TNC inserisce le posizioni selezionate nella finestra sinistra
(simbolo di punto)
Se necessario, gli elementi già selezionati possono essere di
nuovo deselezionati, definendo nuovamente un'area, ma
tenendo anche premuto il tasto CTRL
Memorizzare le posizioni di lavorazione selezionate in un file
di punti: il TNC visualizza una finestra in primo piano in cui si
può inserire un nome di file qualsiasi. Impostazione base:
nome del file DXF. Se il nome del file DXF contiene caratteri
speciali o spazi, il TNC sostituisce questi caratteri con un
trattino basso
Confermare l'inserimento: il TNC salva il programma di
profilo nella directory in cui è memorizzato anche il file DXF
Se si desidera scegliere altre posizioni di lavorazione per
salvarle in un altro file: premere il softkey DISATTIVA
ELEMENTI SELEZ. e procedere come descritto in
precedenza
