162

Definizione

delle po

sizi

oni di

lav

o

ra

zione

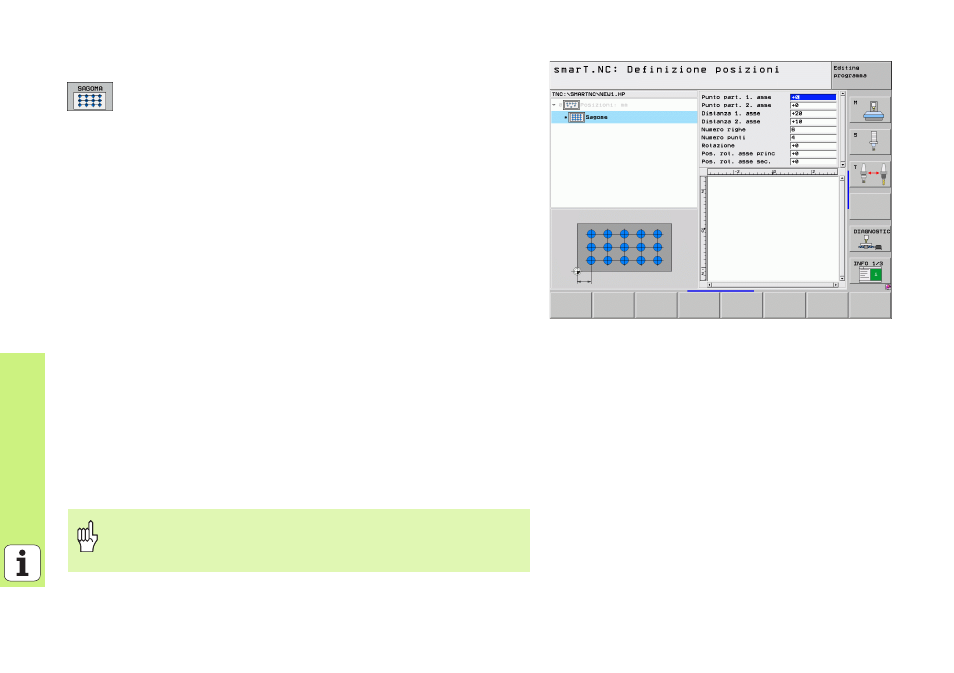

Sagoma diritta, ruotata o distorta

Punto part. 1. asse

: coordinata del punto di partenza della

sagoma

1

nell'asse principale del piano di lavoro

Punto part. 2. asse

: coordinata del punto di partenza della

sagoma

2

nell'asse secondario del piano di lavoro

Distanza 1. asse

: distanza delle posizioni di lavorazione

nell'asse principale del piano di lavoro. Il valore può essere
inserito con segno positivo o negativo

Distanza 2. asse

: distanza delle posizioni di lavorazione

nell'asse secondario del piano di lavoro. Il valore può essere
inserito con segno positivo o negativo

Numero righe

: numero totale di righe della sagoma

Numero punti:

: numero totale di punti della sagoma

Rotazione

: angolo di rotazione con cui tutta la sagoma viene

ruotata intorno al punto di partenza inserito. Asse di
riferimento: asse principale del piano di lavoro attivo (ad es.
X con asse utensile Z). Il valore può essere inserito con
segno positivo o negativo

Pos. rot. asse princ

: angolo di rotazione con cui

esclusivamente l'asse principale del piano di lavoro viene
distorto rispetto al punto di partenza inserito. Il valore può
essere inserito con segno positivo o negativo

Pos. rot. asse sec.

: angolo di rotazione con cui

esclusivamente l'asse secondario:del piano di lavoro viene
distorto rispetto al punto di partenza inserito. Il valore può
essere inserito con segno positivo o negativo

I parametri Pos. rot. asse princ e Pos. rot. asse sec.
agiscono in modo additivo rispetto a una Rotazione di tutta la
sagoma già eseguita.
