Gestione di file DXF (op
z
ione
software)
Divisione, allungamento e riduzione di elementi di profilo
Se gli elementi di profilo da selezionare non terminano nello stesso punto
sul disegno, il corrispondente elemento di profilo deve essere prima
diviso. Questa funzione è automaticamente disponibile nel modo di
selezione di un profilo.
Procedere come descritto di seguito:
 L'elemento di profilo raccordato è selezionato, quindi marcato in colore
blu

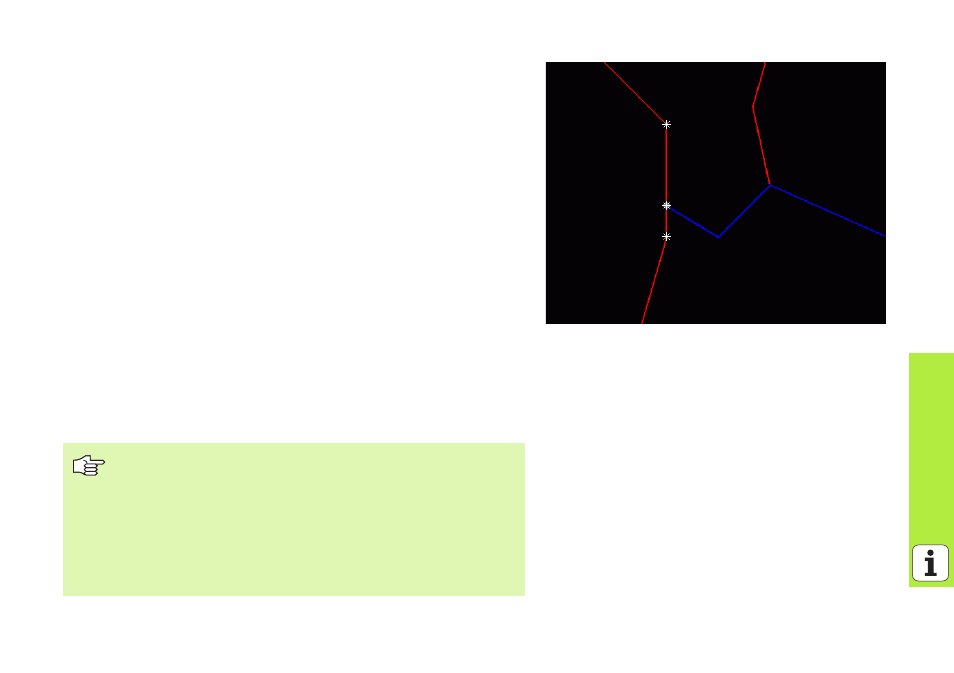

 Cliccare sull'elemento di profilo da dividere: il TNC indica il punto
d'intersezione con un asterisco con cerchio e i punti finali selezionabili
con un asterisco semplice
 Tenendo premuto il tasto CTRL cliccare sul punto d'intersezione: il TNC
divide l'elemento di profilo sul punto d'intersezione e maschera di
nuovo i punti. Eventualmente il TNC allunga o accorcia l'elemento di
profilo raccordato fino al punto d'intersezione tra i due elementi
 Cliccare di nuovo l'elemento di profilo diviso: il TNC visualizza
nuovamente il punto d’intersezione e i punti finali
 Cliccare il punto finale desiderato: il TNC marca in colore blu l'elemento
ora diviso
 Scegliere l'elemento di profilo successivo
Se l'elemento di profilo da allungare/accorciare è una retta, il
TNC allunga/accorcia l'elemento di profilo in modo lineare. Se
l'elemento di profilo da allungare/accorciare è un arco di
cerchio, il TNC allunga/accorcia l'arco di cerchio in modo
circolare.
Per utilizzare queste funzioni, devono essere già selezionati
almeno due elementi di profilo, affinché la direzione sia
definita in modo univoco.
