Pagina 170
170
Definizione dei
profili

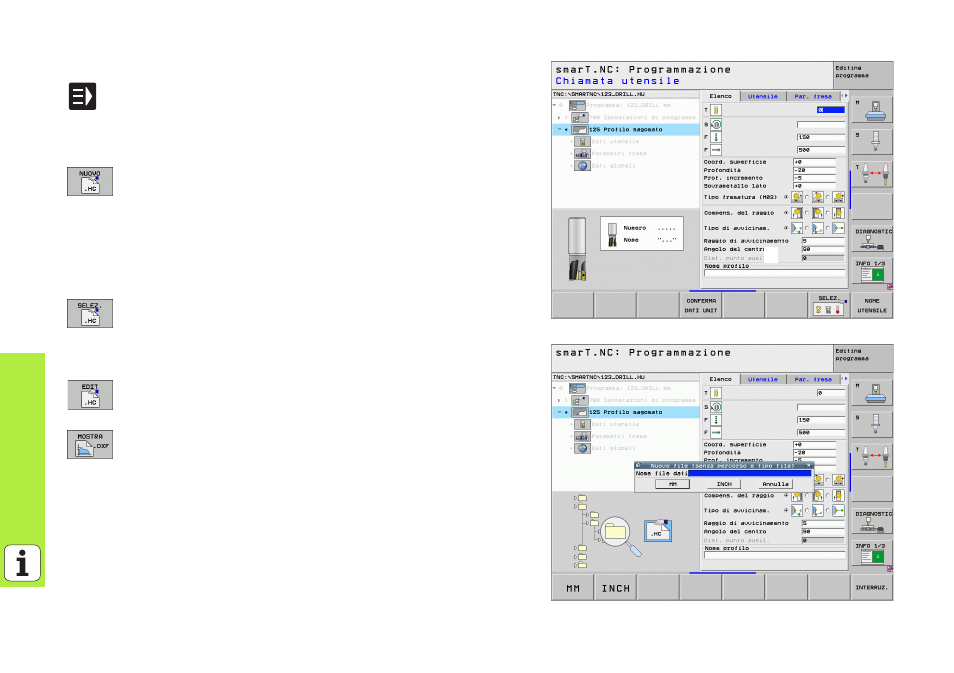

Avvio della programmazione dei profili da una maschera
Selezionare il modo operativo smarT.NC
Selezionare un passo di lavorazione qualsiasi in cui siano
richiesti programmi di profilo (UNIT 122, UNIT 125)
Selezionare il campo di inserimento in cui si deve definire il
nome del programma di profilo (
1
, vedere figura)
Per creare un nuovo file: inserire il nome del file (senza il
tipo), confermare con il softkey NUOVO
Confermare l'unità di misura del nuovo programma di profilo
nella finestra in primo piano con il tasto MM oppure INCH:
smarT.NC apre un programma di profilo nell'unità di misura
scelta, poi entra nella programmazione dei profili e avvia
automaticamente la definizione del pezzo grezzo definita nel
programma unit (definizione della superficie di disegno)
Per selezionare un file HC esistente: premere il softkey
SELEZ. HC: smarT.NC visualizza una finestra in primo piano
con i programmi di profilo esistenti. Selezionare uno dei
programmi di profilo visualizzati e confermare con il tasto
ENT o con il pulsante OK nella maschera
Per modificare un file HC già selezionato:: premere il
softkey INSERIRE: smarT.NC avvia direttamente la
programmazione di profili
Per creare un file HC con il convertitore DXF: premere il
softkey MOSTRA DXF: smarT.NC visualizza una finestra in
primo piano con i file DXF esistenti. Selezionare uno dei file
DXF visualizzati e confermare con il tasto ENT o con il
pulsante OK: il TNC avvia il convertitore DXF, con cui si può
selezionare il profilo desiderato e salvare direttamente nella
maschera il nome del profilo (vedere "Gestione di file DXF
(opzione software)" a pagina 178).
