Definizione dei profili
Principi fondamentali
I profili vengono definiti sempre in file separati (tipo di file .HC). Poiché i
file .HC contengono una pura descrizione del profilo – solo dati
geometrici, nessun dato tecnologico – possono essere impiegati in modo
flessibile: come profilo sagomato, come tasca o come isola.
I file HC possono essere generati con le funzioni di traiettoria disponibili
oppure esportati con l'ausilio del convertitore DXF (opzione software) da
file DXF esistenti.
Le descrizioni del profilo già esistenti in precedenti programmi con
dialogo in chiaro (file .H) possono essere convertite con poche modifiche
in una descrizione del profilo smarT.NC (vedere Pagina 177).

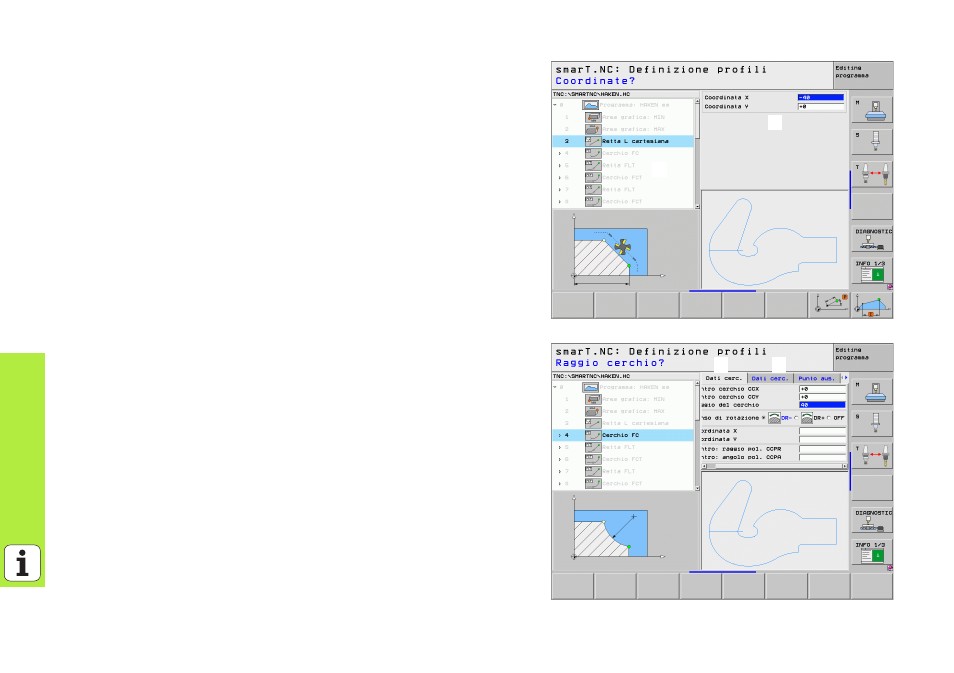

Come per i programmi unit e per il generatore di sagome, smarT.NC
visualizza ogni singolo elemento di profilo in Treeview
1
con una
corrispondente icona. Nella maschera di inserimento
2
si inseriscono i
dati per il rispettivo elemento di profilo. Nella programmazione libera dei
profili FK, oltre alla maschera panoramica
3
sono disponibili altre 3
maschere dettagliate (
4
) in cui si possono inserire i dati (vedere la figura
in basso a destra).
