151
Definizione
delle po
sizi
oni di
lav
o
ra
zione

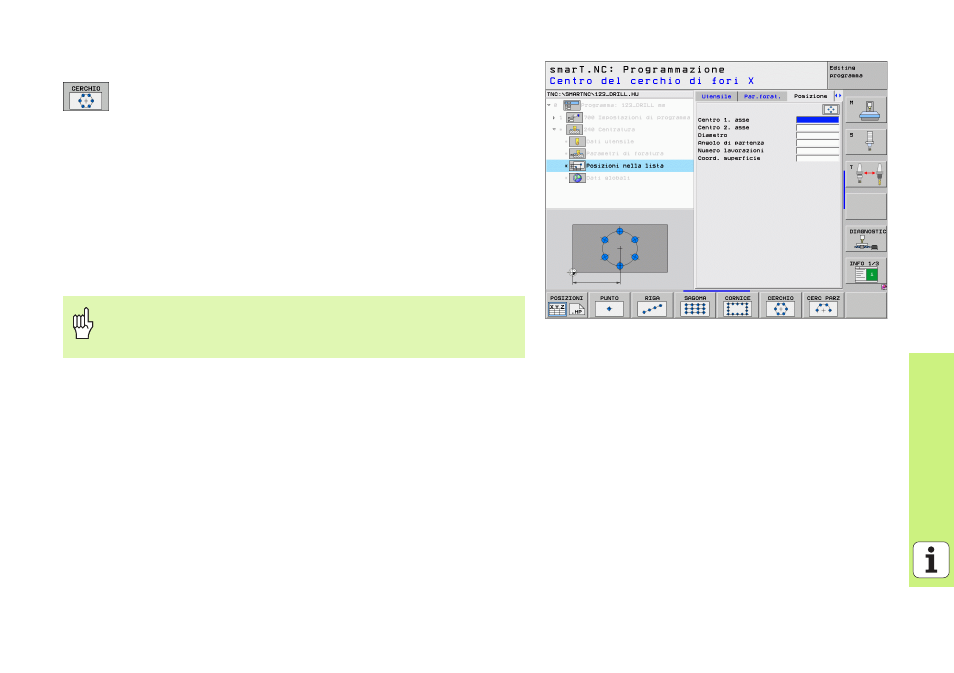

Cerchio pieno
 Centro 1. asse : coordinata del centro del cerchio 1 nell'asse
principale del piano di lavoro
 Centro 2. asse : coordinata del centro del cerchio 2 nell'asse
secondario del piano di lavoro
 Diametro : diametro del cerchio di fori
 Angolo di partenza : angolo polare della prima posizione di
lavorazione. Asse di riferimento: asse principale del piano di
lavoro attivo (ad es. X con asse utensile Z). Il valore può
essere inserito con segno positivo o negativo
 Numero lavorazioni : numero totale di posizioni di
lavorazione sul cerchio
 Coord. superficie : coordinata della superficie del pezzo
smarT.NC calcola il passo angolare tra due posizioni di
lavorazione sempre da 360° diviso per il numero delle
lavorazioni.
