182
Gestione di file DXF (op
z
ione
software)

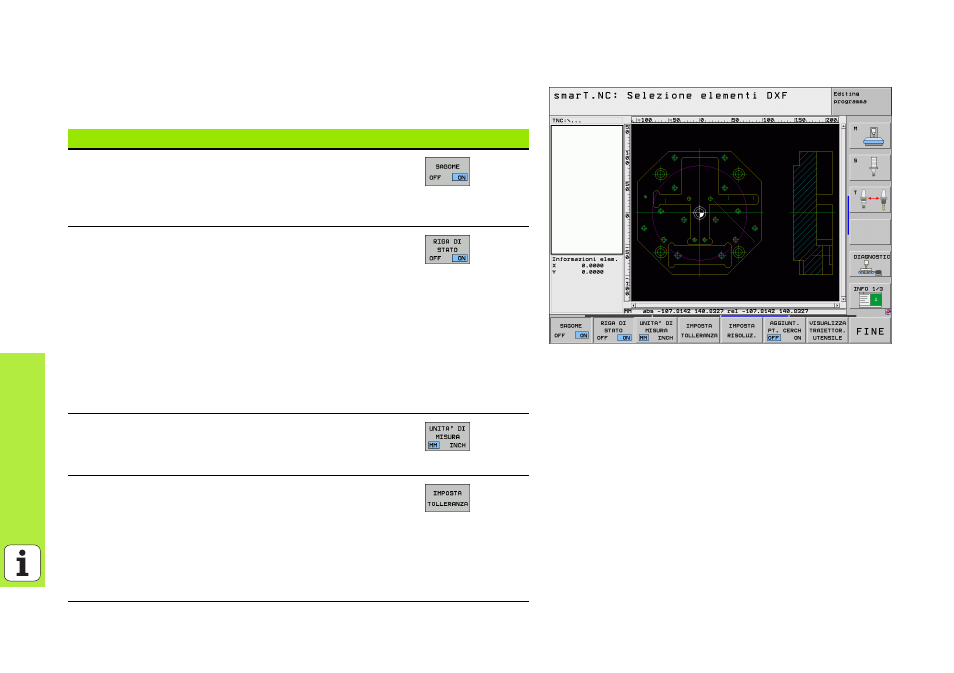

Impostazioni base
Sul terzo livello softkey sono disponibili diverse possibilità di
impostazione.
Impostazione Softkey
Visualizza/nascondi righelli: il TNC visualizza i righelli
sul margine sinistro e superiore del disegno. I valori
indicati sul righello sono riferiti all'origine del
disegno.
Visualizza/nascondi riga di stato: il TNC visualizza la
riga di stato sul margine inferiore del disegno. Nella
riga di stato sono disponibili le seguenti
informazioni:
„ Unità di misura attiva (MM o INCH)
„ Coordinate X e Y della posizione corrente del
mouse
„ Nel modo SELEZ. PROFILO il TNC indica se il
profilo selezionato è aperto (open contour) o
chiuso (closed contour)
Unità di misura MM/INCH: impostare l'unità di
misura del file DXF. Il TNC crea in questa unità di
misura anche il programma di profilo
Impostazione della tolleranza. La tolleranza
definisce la misura in cui gli elementi di profilo
adiacenti possono distare tra loro. Attraverso la
tolleranza si possono compensare le imprecisioni
compiute durante la preparazione del disegno.
L'impostazione base dipende dalla dimensione del
file DXF completo
