9
6 COLLEGAMENTI ELETTRICI
• Utilizzate solamente i cablaggi forniti con i computer ARAG.
• Ponete la massima attenzione a non rompere, tirare, strappare o tagliare i cavi.
• Nel caso di danni provocati dall’utilizzo di cablaggi non idonei o comunque non di produzione ARAG si intende
automaticamente risolta ogni forma di garanzia.
• ARAG non risponde per danni alle apparecchiature, a persone o animali causati dal mancato rispetto di quanto descritto in
precedenza.
6.1 Precauzioni generali per un corretto posizionamento dei cablaggi
• Fissaggio dei cavi:
- fissate il cablaggio in modo che non possa venire a contatto con organi in movimento;
- disponete i cablaggi in modo che la torsione o i movimenti della macchina non li rompano o ledano.

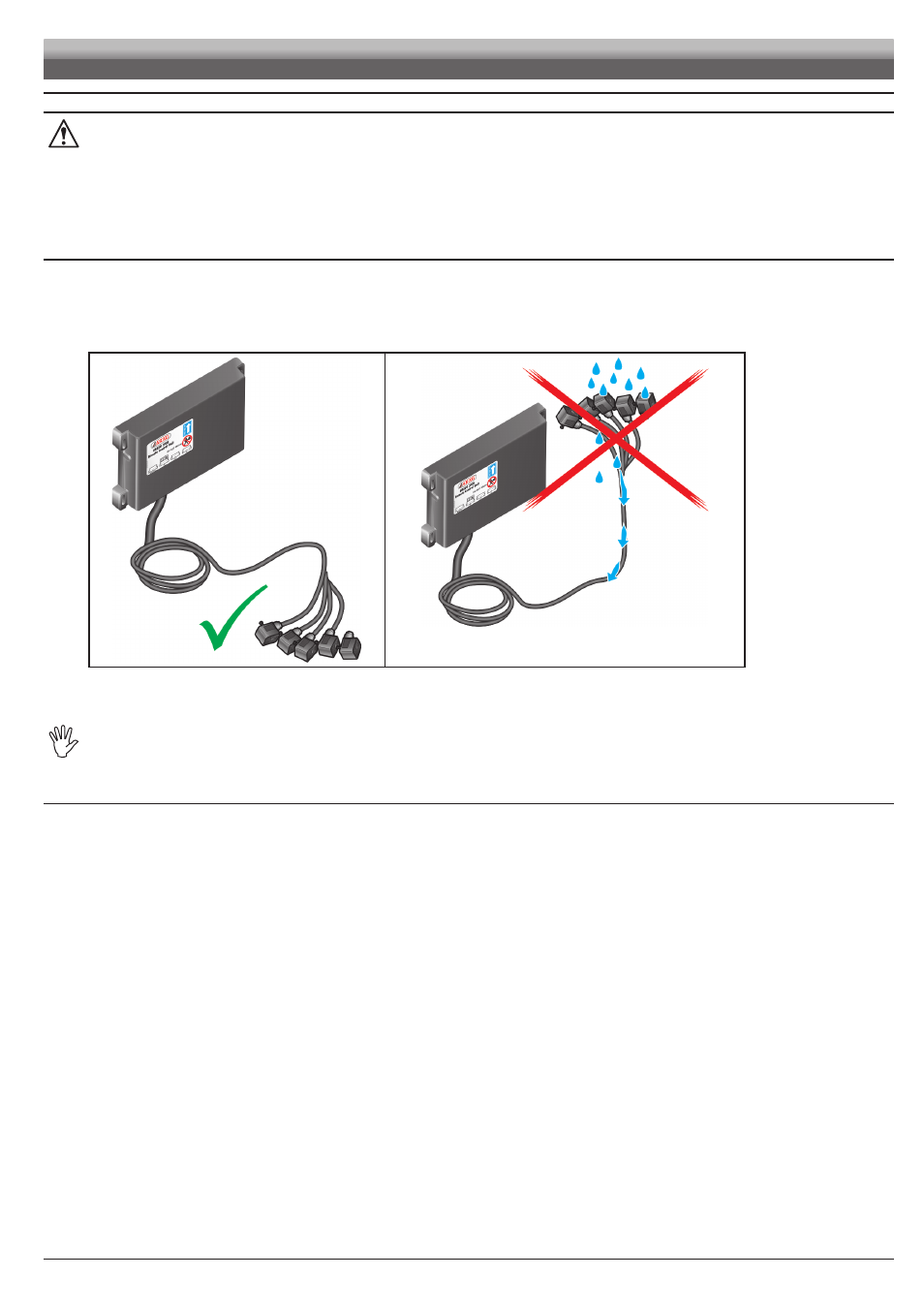

• Posizionamento dei cavi per evitare infiltrazioni di acqua:
- le diramazioni dei cavi devono essere SEMPRE rivolte verso il basso (Fig. 8).
Fig. 8
Fig. 9
• Inserimento dei cavi sui punti di connessione:
- Non forzate l'inserimento dei connettori con pressioni eccessive o flessioni: i contatti si possono danneggiare e compromettere il corretto funzionamento
del computer.
Utilizzate SOLAMENTE i cavi e gli accessori indicati a catalogo, con caratteristiche tecniche adeguate al tipo di uso che deve
essere fatto.
6.2 Collegamento del pannello deviatori
All’interno della confezione trovate il cavo di collegamento tra pannello deviatori e monitor (componente 4 , Fig. 1).
Fissate i connettori (punti di connessione al par. 5.2), e dopo esservi assicurati del corretto inserimento, ruotate la ghiera in senso orario fino al bloccaggio.
INSTALLAZIONE
