12
6.6 Collegamento dei sensori
Fissate i connettori alle rispettive funzioni secondo le sigle riportate nello schema generale di montaggio dell’impianto in vostro possesso (par. 5.1).
I cavi del cablaggio sono marcati con un simbolo di identificazione della funzione effettuata: in tabella sono riportate tutte le
indicazioni per collegare correttamente il cablaggio alle funzioni disponibili.
Utilizzate sensori ARAG: nel caso di danni provocati dall’utilizzo di sensori non idonei o comunque non di produzione ARAG si
intende automaticamente risolta ogni forma di garanzia.
ARAG non risponde per danni alle apparecchiature, a persone o animali causati da quanto descritto in precedenza.
ITEM COLLEGAMENTO
F Flussometro
L Sensore di livello
M Sensore di pressione
S Sensore di velocità
T Flussometro riempimento
X Sensore RPM
- Le istruzioni per l'installazione dei sensori sono allegate ai prodotti.
I sensori di velocità elencati in seguito possono essere utilizzati anche come sensori RPM:
• sensore di velocità induttivo (
cod. 467100.086);
• sensore di velocità magnetico ( cod. 467100.100).
- Collegamento di:
• flussometro;
• sensore di pressione;
• sensore di livello;
• flussometro di riempimento;
• sensore RPM.

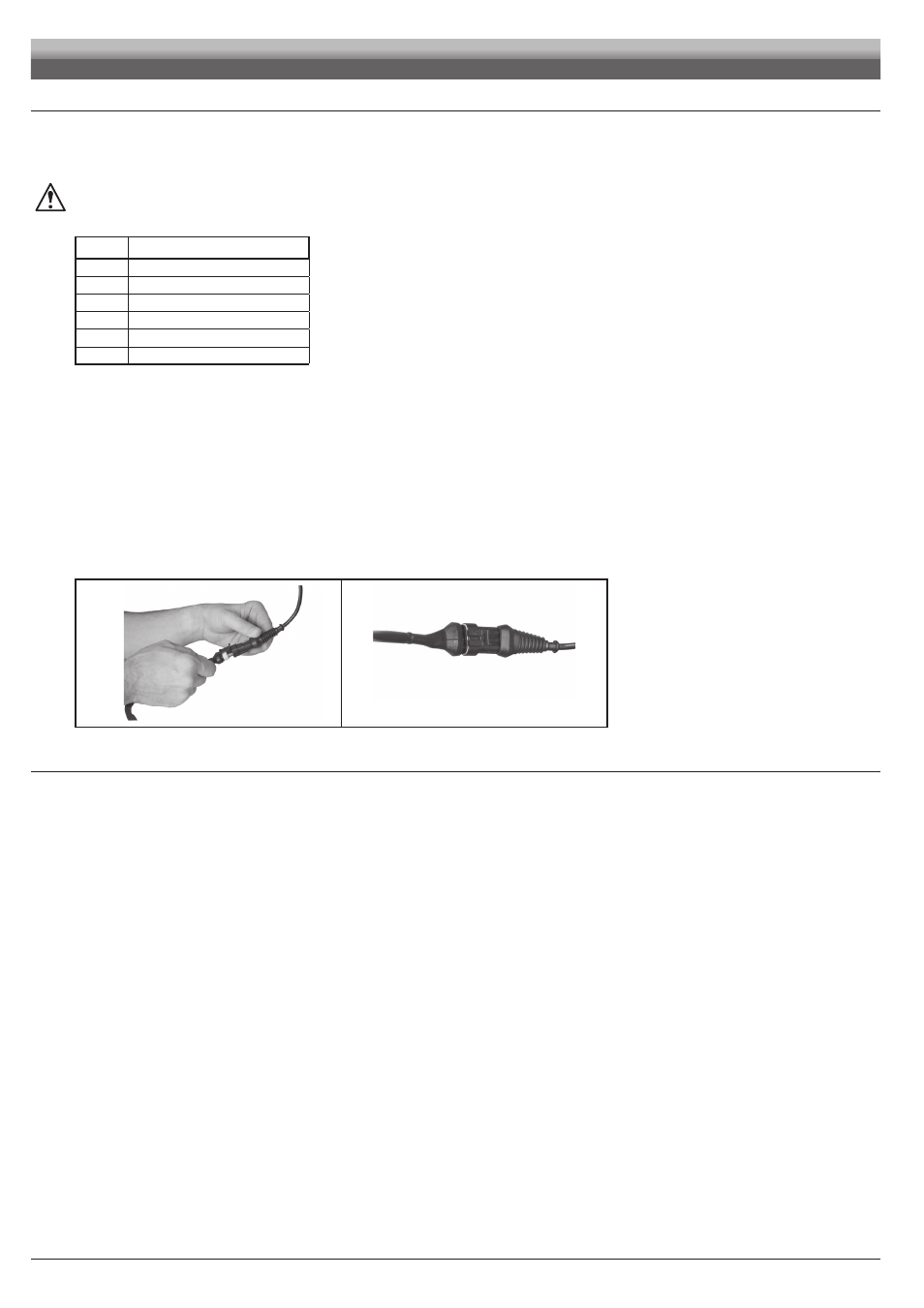

Tutti i sensori ARAG utilizzano lo stesso tipo di connettore. Collegate il connettore del sensore a quello del cablaggio relativo; dopo esservi assicurati
del corretto inserimento premete fino al bloccaggio.
Fig. 14 Fig. 15
6.7 Collegamento delle telecamere
Bravo 400S può essere collegato a una o due telecamere cod. 46700100 (acquistabili separatamente) utilizzando gli appositi cablaggi indicati sul
catalogo generale ARAG.
Collegate il connettore al monitor (punti di connessione al par. 5.2) e fate giungere l’altro capo del cavo alla telecamera: dopo esservi assicurati del
corretto inserimento ruotate la ghiera in senso orario fino al bloccaggio.
INSTALLAZIONE
