7
INSTALLAZIONE
MONITOR
RCU
5.2 Posizionamento del monitor e dell'unità di controllo
• Il computer serie BRAVO 400S deve essere posizionato nella cabina di comando della macchina agricola. Attenetevi alle seguenti precauzioni:
- NON posizionate il monitor in zone soggette a eccessive vibrazioni o urti, per evitarne il danneggiamento o l'azionamento
involontario dei tasti;
- Fissate il dispositivo in una zona sufficientemente visibile e di facile raggiungimento con le mani; tenete presente che il monitor
non deve ostruire i movimenti o limitare la visuale di guida.
• Unità di controllo (RCU): fissate l' unità di controllo nella parte posteriore della macchina, in prossimità del gruppo di comando e del gruppo idraulico.
Tenete presenti i diversi collegamenti necessari al funzionamento del computer (Fig. 4 e Fig. 5), la lunghezza dei cavi, e prevedete
un adeguato spazio per i connettori e per i cavi.
In prossimità di ogni connettore è riportato un simbolo di identificazione della funzione effettuata.
Per qualsiasi riferimento alla configurazione degli impianti, consultate il par. 5.1.

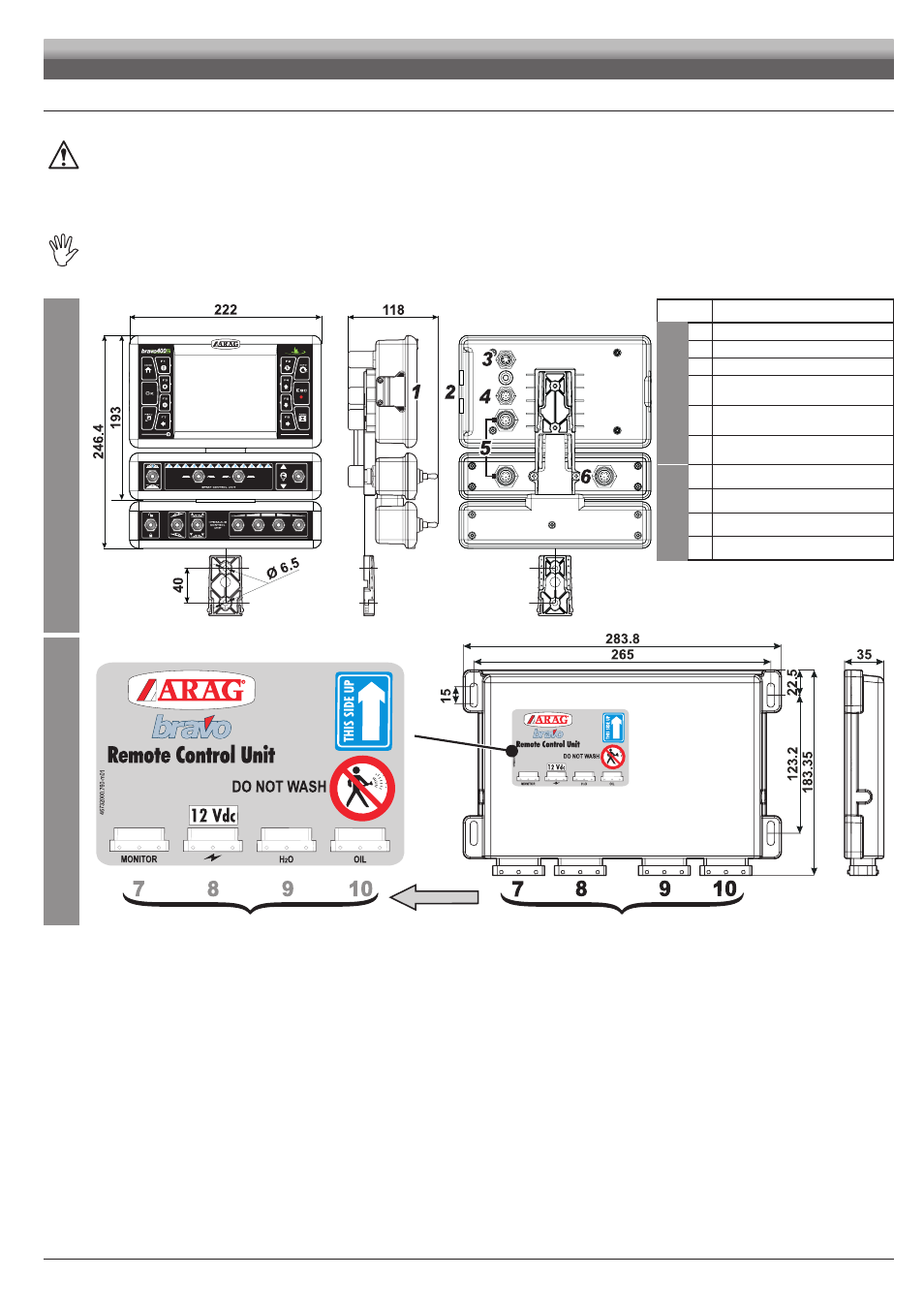

Fig. 4
NUM PUNTI DI CONNESSIONE
MONITOR
1 Scheda di memoria SD
2 USB (2)
3 Ricevitore GPS
4
Telecamere +
Comando generale esterno
5
Collegamento
monitor / pannello deviatori
6 Alimentazione pannello di comando +
Collegamento a RCU
RCU
7 Monitor
8 Alimentazione + sensori
9 Gruppo di comando
10 Gruppo idraulico
Fig. 5
