6
5 POSIZIONAMENTO SULLA MACCHINA AGRICOLA
5.1 Composizione consigliata dell'impianto

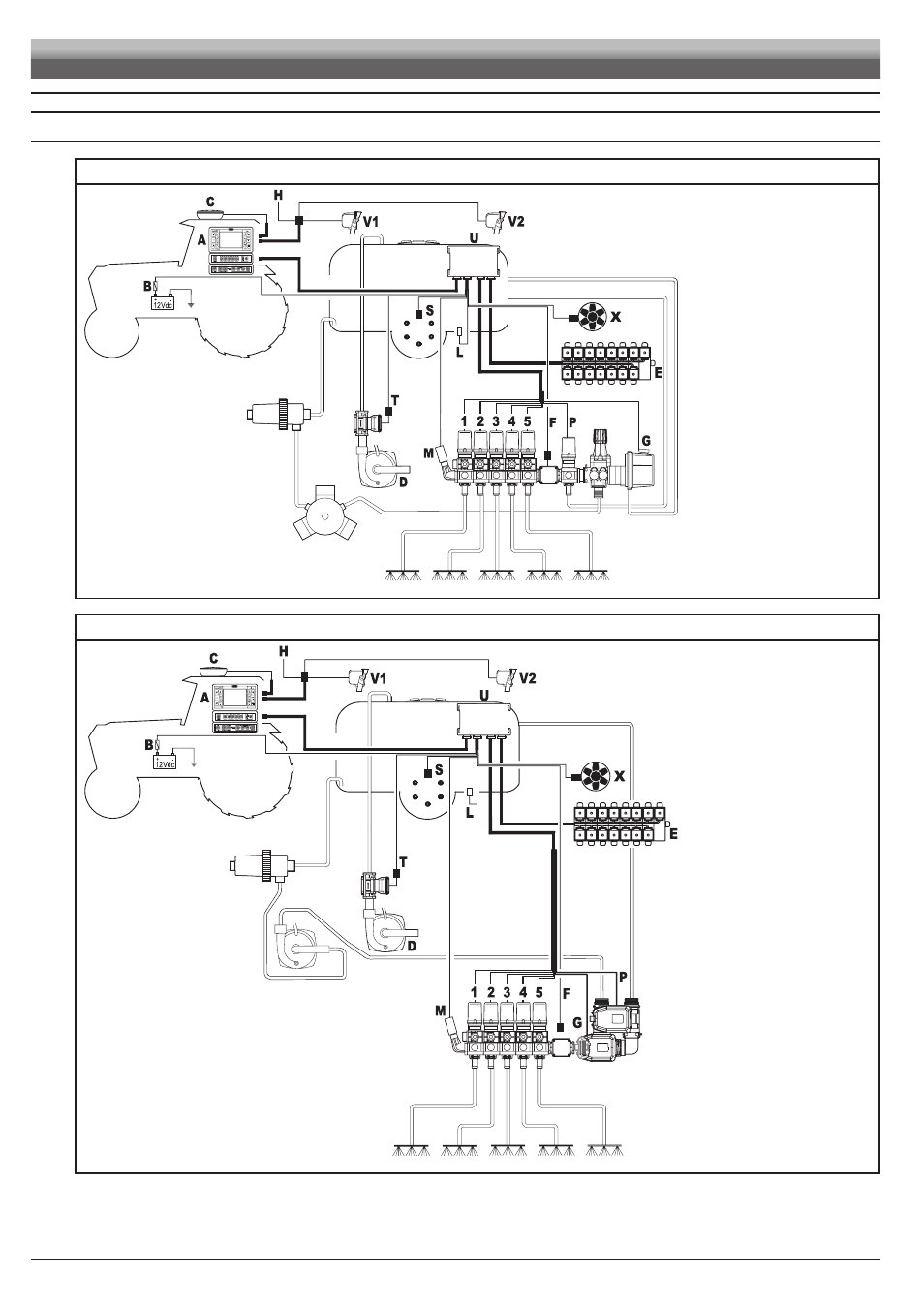

SCHEMA DI MONTAGGIO PER MACCHINA DA DISERBO CON POMPA A MEMBRANA
Fig. 2
Legenda:
A Monitor
B Batteria
C Ricevitore GPS
D Pompa di riempimento
E Gruppo oleodinamico
F Flussometro
G Valvola generale
H Comando generale esterno
L Sensore di livello
M Sensore di pressione
P Valvola di regolazione
S Sensore di velocità
T Flussometro riempimento
U Unità di controllo (RCU)
V1 Telecamera 1
V2 Telecamera 2
X Sensore RPM
1-13 Valvole di sezione
SCHEMA DI MONTAGGIO PER MACCHINA DA DISERBO CON POMPA CENTRIFUGA
Fig. 3
Legenda:
A Monitor
B Batteria
C
Ricevitore GPS
D Pompa di riempimento
E Gruppo oleodinamico
F Flussometro
G
Valvola generale
H Comando generale esterno
L Sensore di livello
M Sensore di pressione
P
Valvola di regolazione
S Sensore di velocità
T Flussometro riempimento
U Unità di controllo (RCU)
V1 Telecamera 1
V2 Telecamera 2
X
Sensore RPM
1-13 Valvole di sezione
INSTALLAZIONE
