5.3 Fissaggio della staffa
Il monitor deve essere posizionato dopo aver fissato l’apposita staffa nel punto desiderato (nel paragrafo precedente è indicata la dima di foratura della staffa).
La staffa deve essere sfilata dalla sede del monitor (
A , Fig. 6) e fissata utilizzando le viti fornite ( B ).
Dopo esservi assicurati del perfetto fissaggio della staffa, inserite il monitor su quest’ultima e premete fino al bloccaggio ( C ).

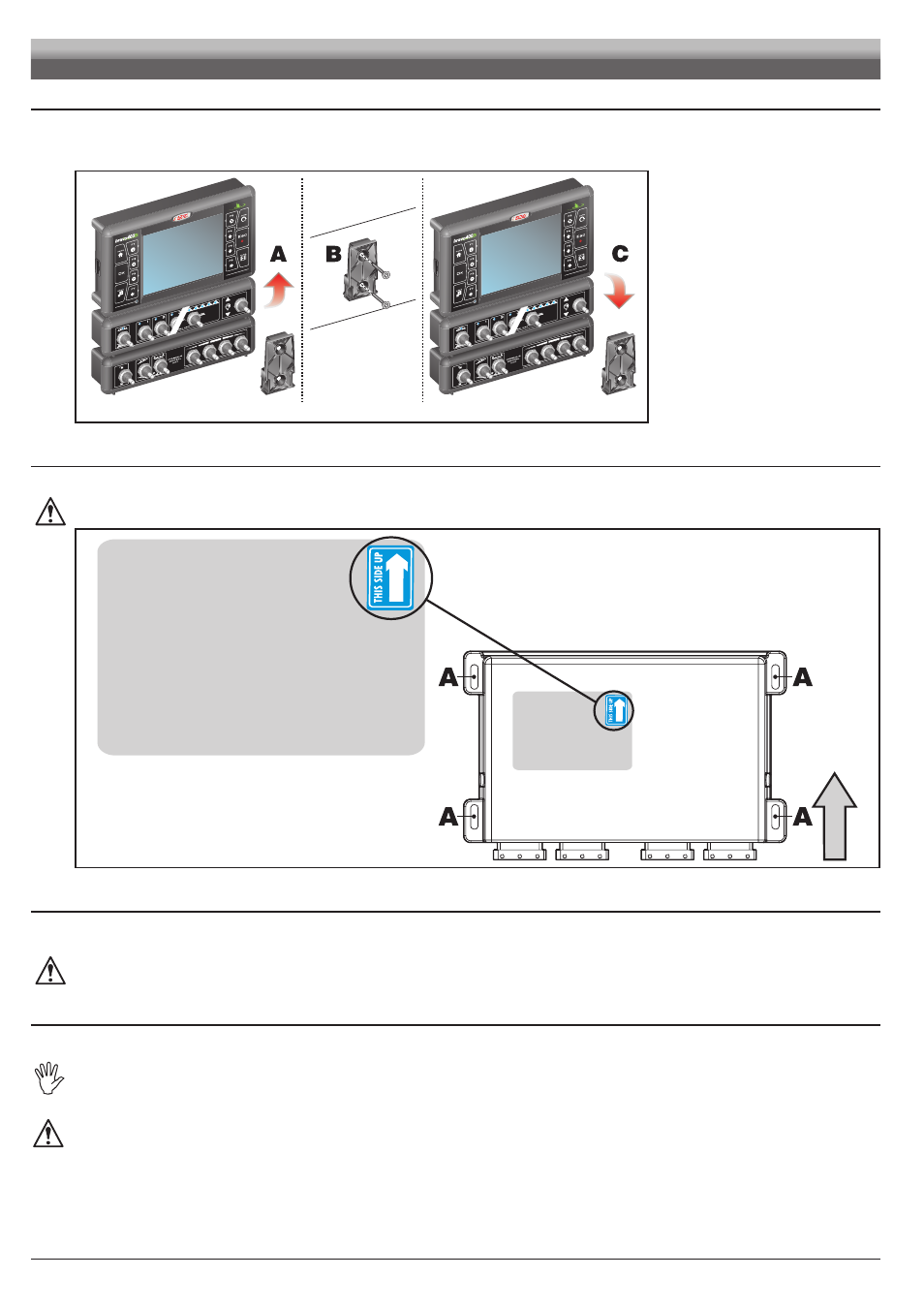

Fig. 6
5.4 Fissaggio dell'unità di controllo (RCU)
Rispettate il senso di montaggio dell'unità di controllo, come indicato in Fig. 7 (connettori verso il basso).
Nessun altro tipo di posizionamento è consentito.
Fig. 7
5.5 Posizionamento del gruppo di comando
Il gruppo di comando dovrà essere fissato utilizzando le staffe apposite già fornite e montate sul gruppo stesso, posizionandolo secondo le indicazioni
riportate sul manuale allegato al gruppo.
È IMPORTANTE SEGUIRE TUTTE LE REGOLE DI SICUREZZA RIPORTATE SUL MANUALE DEL GRUPPO DI COMANDO.
5.6 Posizionamento del gruppo idraulico
Il gruppo idraulico dovrà essere fissato in un punto della macchina che risulti protetto dagli agenti atmosferici e dal liquido irrorato dalla macchina.
ARAG NON RISPONDE PER DANNI DI QUALSIASI NATURA CAUSATI DA UN'INSTALLAZIONE ESEGUITA DA PERSONALE
INESPERTO. NEL CASO DI DANNI AL SISTEMA, CAUSATI DA UN'ERRATA INSTALLAZIONE E/O COLLEGAMENTO, SI INTENDE
RISOLTA OGNI FORMA DI GARANZIA.
ATTENZIONE! NON COLLEGATE GRUPPI IDRAULICI DIFFERENTI DA QUELLI PREVISTI (VEDI CATALOGO GENERALE ARAG).
ARAG NON RISPONDE PER DANNI AL PRODOTTO, ERRORI DA MALFUNZIONAMENTO E RISCHI DI QUALSIASI NATURA DA
QUESTI CAUSATI QUANDO IL MODULO VIENE COLLEGATO A GRUPPI NON ORIGINALI O NON FORNITI DA ARAG.
INSTALLAZIONE
