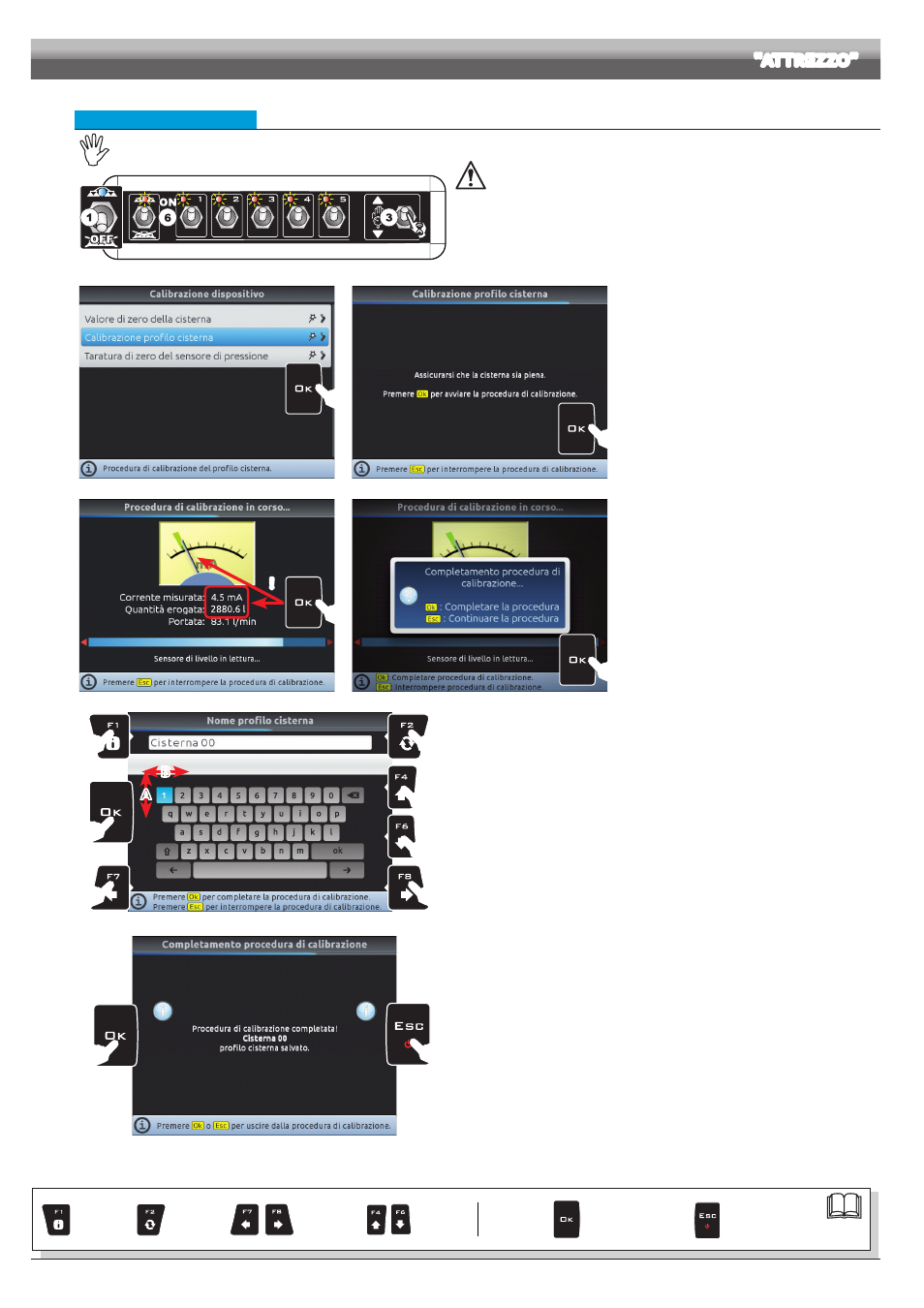

• Calibrazione profilo cisterna
La calibrazione del profilo cisterna è possibile SOLO se sull'impianto è installato un flussometro (par. 10.1.2).
Fig. 132
Prima di avviare la procedura eseguite queste operazioni:
1 Assicuratevi che il deviatore generale sia in posizione OFF (Fig. 132).
2 Riempite il serbatoio con acqua pulita SENZA L'AGGIUNTA DI SOSTANZE
CHIMICHE. La cisterna deve essere necessariamente piena.
Controllate visivamente il livello raggiunto.
3 Regolate la distribuzione al massimo tenendo premuto il deviatore della valvola di
regolazione (Fig. 132, saranno necessari circa 7 s).

4
Fig. 133

5
Fig. 134
4 Selezionate la voce Calibrazione profilo
cisterna (Fig. 133) e premete OK .
La calibrazione ha inizio.
5 Il messaggio in Fig. 134 compare sul display:
seguite le istruzioni indicate, poi avviate la procedura
premendo
OK .
6 Avviate l’impianto di irrorazione: aprite tutte le
valvole di sezione e di seguito il comando generale
(Fig. 132, deviatori in posizione
ON).

7
!
Fig. 135

8
Fig. 136
Il display mostrerà in tempo reale la quantità di
acqua erogata e l'avanzamento della calibrazione
(Fig. 135).
7 Una volta esaurita l'acqua in cisterna, potrete
terminare la procedura premendo il tasto OK :
la lettura del sensore di livello deve essere
inferiore a 4,5 mA e devono essere stati erogati
almeno 10 litri.
8 Premete nuovamente OK per salvare il profilo
della cisterna: compare la schermata di editazione
del nome (Fig. 137).

A

B

B

E

C

D
B
A

A
Fig. 137
9 Digitate il nome:
A
Premete in successione per selezionare il carattere da digitare (SU / GIU).
B
Premete in successione per selezionare il carattere da digitare (DESTRA / SINISTRA).
C
Premete per confermare il carattere selezionato
D
Premete per cancellare il carattere prima del cursore
E
Premete OK per salvare il nome.

11

11
Fig. 138
11 Un messaggio di conferma compare sul display al termine del salvataggio (Fig. 138).
Premete
OK o ESC .
La calibrazione è conclusa.
