57

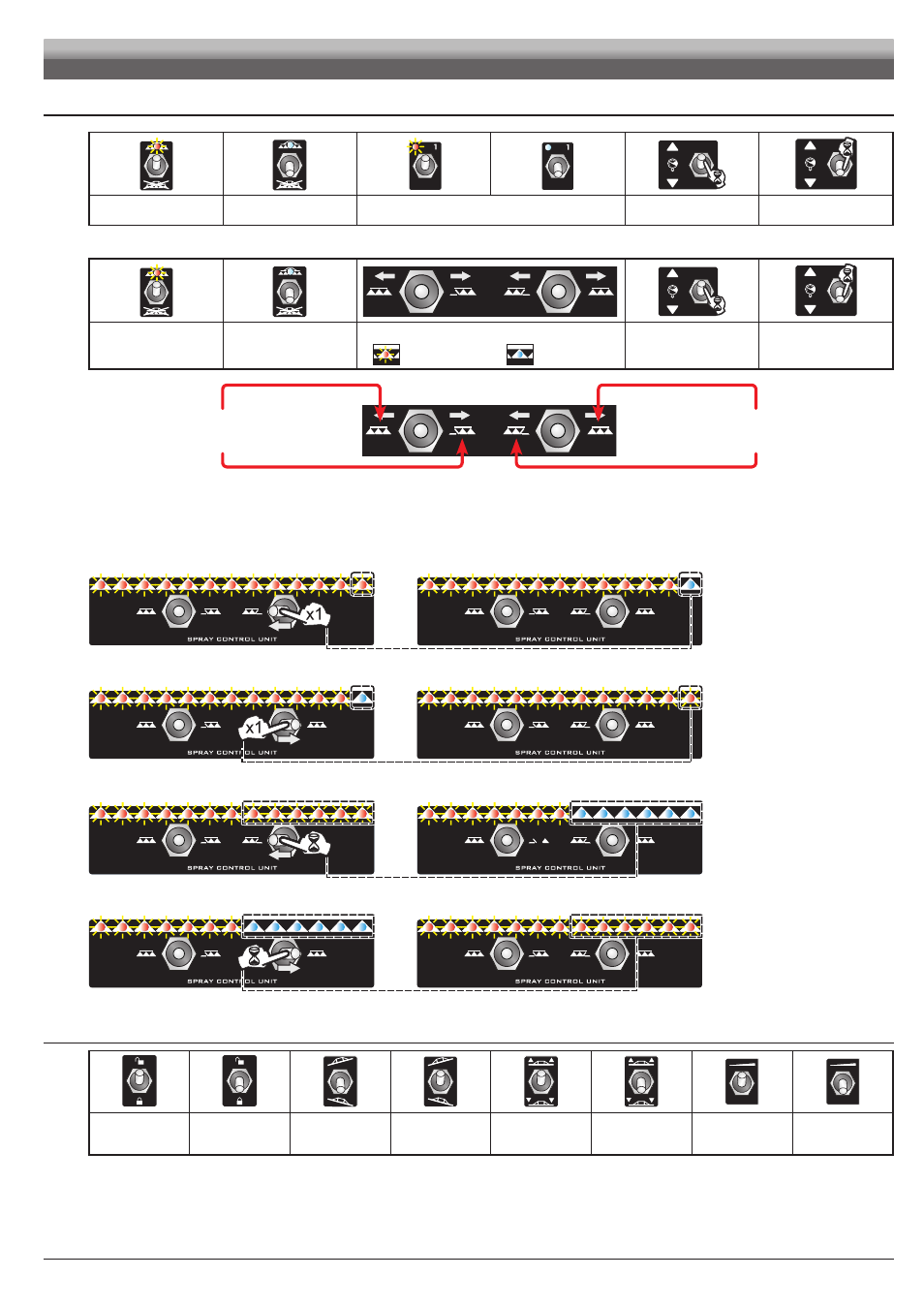

11.2 Deviatori per il funzionamento delle valvole nel gruppo di comando
Comando generale ON Comando generale OFF Sezione aperta Sezione chiusa
Incremento
della distribuzione
Decremento
della distribuzione
• Deviatori per il comando sequenziale
Comando generale ON Comando generale OFF
Deviatori di controllo delle sezioni
Incremento
della distribuzione
Decremento
della distribuzione Sezione aperta Sezione chiusa
A Apre le sezioni partendo dall'ultima aperta C Apre le sezioni partendo dall'ultima aperta
B Chiude le sezioni partendo dall'ultima chiusa D Chiude le sezioni partendo dall'ultima chiusa
Mediante i deviatori di controllo delle sezioni è possibile comandare l'apertura e la chiusura sequenziale delle valvole da destra a sinistra e viceversa.
La pressione prolungata apre / chiude le sezioni di metà barra.
Esempi:
• Chiusura di una sezione
• Apertura di una sezione
• Chiusura simultanea delle sezioni di metà barra
• Apertura simultanea delle sezioni di metà barra
11.3 Deviatori per il comando delle valvole idrauliche
Sblocco
della barra
Blocco
della barra
Livellamento
della barra
in senso orario
Livellamento
della barra
in senso antiorario
Incremento
dell’altezza
della barra
Decremento
dell’altezza
della barra
Movimento della
sezione di barra:
apertura
Movimento della
sezione di barra:
chiusura
Nell'esempio a fianco premete
una volta il deviatore verso sinistra
per chiudere la prima sezione aperta.
Premete più volte per chiudere le
sezioni in sequenza.
Nell'esempio a fianco tenete premuto
il deviatore verso sinistra per chiudere
la metà della barra aperta.
Nell'esempio a fianco tenete premuto
il deviatore verso destra per aprire la
metà della barra chiusa.
Nell'esempio a fianco premete
una volta il deviatore verso destra per
aprire la prima sezione chiusa.
Premete più volte per aprire le sezioni
in sequenza.
