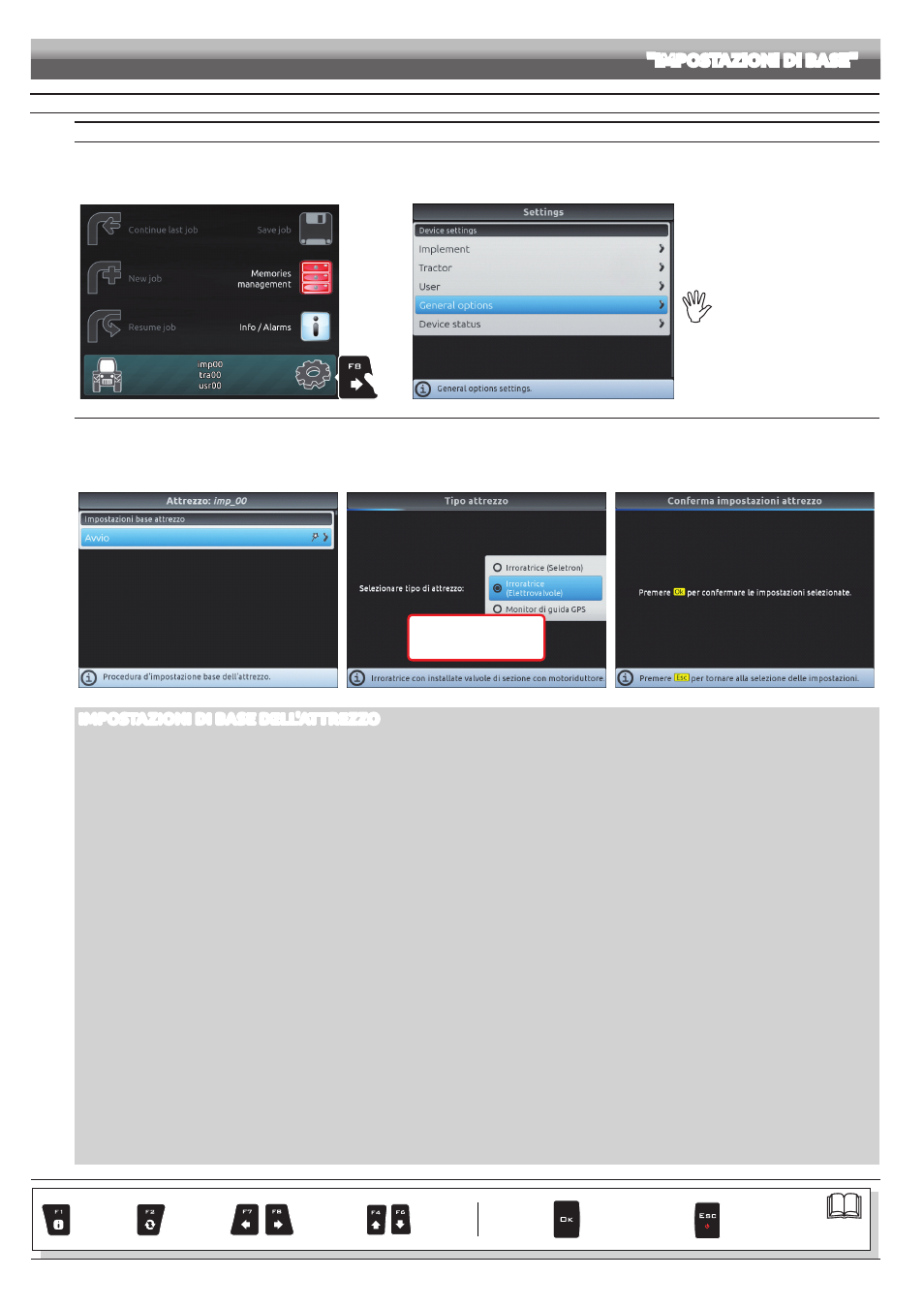

18
PROGRAMMAZIONE "IMPOSTAZIONI DI BASE"
9 IMPOSTAZIONI DI BASE
PROGRAMMAZIONE GUIDATA ALLA PRIMA ACCENSIONE
1 IMPOSTAZIONE DELLA LINGUA D'USO
- Dalla schermata "Home" (Fig. 33) premete
F8 per accedere al menu Settings (Fig. 34).
- Selezionate la voce General options > Language e impostate la lingua d'uso del Bravo 400S.
- Premete ESC e tornate al menu Impostazioni . Ora selezionate la voce Attrezzo e procedete alla programmazione guidata di Fig. 35.

1
Fig. 33 Fig. 34
Per un utilizzo corretto dei tasti,
durante la programmazione,
consultate il par. 7.4.
2 ATTREZZO
- Alla prima accensione del dispositivo, Bravo 400S vi guida nella configurazione dell' Attrezzo : seguite i passaggi proposti selezionando le opzioni desiderate
(esempio in Fig. 36). OK : passo successivo ESC : passo precedente.
- Quando compare il messaggio di Fig. 37, la configurazione dell'attrezzo è completa. Premete OK .
- Premete ESC e tornate al menu Impostazioni . Ora selezionate la voce Trattore e procedete alla programmazione guidata di Fig. 38.
Fig. 35
OK Passo successivo
ESC Passo precedente
Fig. 36 Fig. 37
IMPOSTAZIONI DI BASE DELL'ATTREZZO
• TIPO ATTREZZO
Irroratrice (Seletron) : impianto con valvole Seletron.
Irroratrice (Elettrovalvole) : impianto con valvole ad azionamento elettrico - con motoriduttore.
Monitor di guida GPS : Bravo 400S viene utilizzato solo come aiuto alla guida, ma non gestisce il trattamento (assenza di collegamento a RCU).
• TIPO CONNESSIONE DELL'ATTREZZO
Attacco a 3 punti posteriore
Gancio di traino
Attacco a 3 punti anteriore
• VALVOLA GENERALE
Tipo di valvola di comando generale installata sul gruppo di comando:
Nessuna
2 Vie (valvola di scarico)
3 Vie (valvola generale)
• SENSORE PER CALCOLO PORTATA
Tipo di dispositivo utilizzato per calcolare la portata:
Flussometro
Pressione : la pressione misurata viene utilizzata per calcolare il dosaggio.
Entrambi : dentro i limiti di lavoro il computer utilizza il flussometro, oltre i limiti viene utilizzato il sensore di pressione, SOLO se opportunamente configurato.
• PANNELLO DEVIATORI
Interruttori sezioni sequenziali : pannello deviatori con comando sequenziale
5 Interruttori sezioni (Diretto) : pannello deviatori a 5 vie
7 Interruttori sezioni (Diretto) : pannello deviatori a 7 vie
• NUMERO DI SEZIONI
Numero totale di sezioni di barra. In presenza di più di 7 sezioni, collegate valvole del tipo a 3 fili.
• SORGENTE LIVELLO CISTERNA
Tipo di dispositivo utilizzato per la lettura del livello cisterna:
Manuale : nessun dispositivo collegato
Flussometro di riempimento
Sensore di livello cisterna
Par.
7.4
Esce dalla funzione
o dalla modifica
del dato
Conferma l'accesso
o la modifica del dato Scorrimento
(SX / DX)
Cancella
il carattere
selezionato Incremento /
decremento
dei dati
Scorrimento
(SU / GIU)
Inserisce
il carattere
selezionato
SEGUE > > >
