APPENDICE D
7
d-2 HySpeed HT2000 Manuale di istruzioni

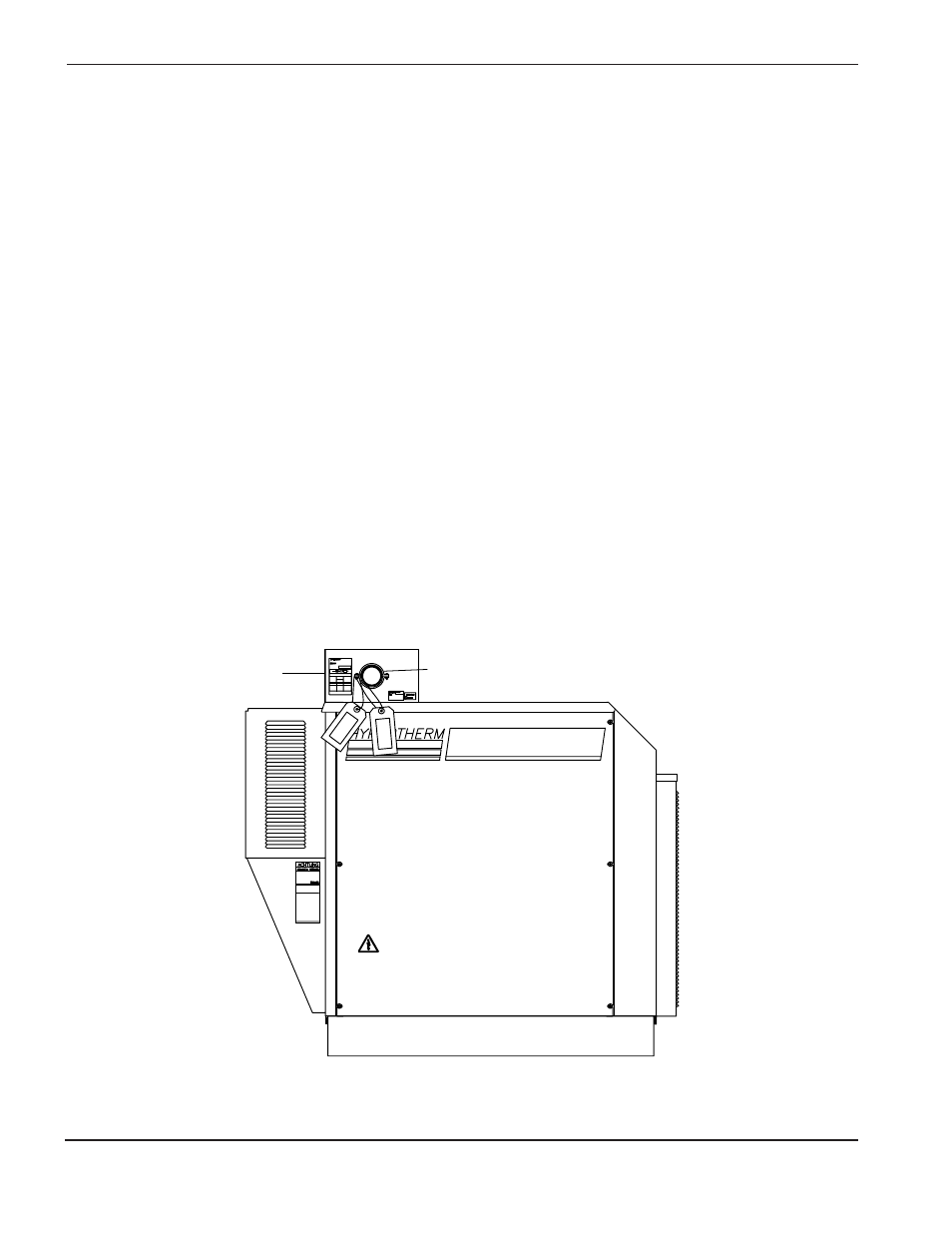

Figura d-1 Alimentatore HT2000LHF con filtro EMI – Vista laterale
Cavo Di Alimentazione
Il cavo di alimentazione deve essere fornito dal cliente. L’installazione e le caratteristiche tecniche finali del cavo di
alimentazione devono essere eseguite e determinate da un elettricista qualificato, in conformità con le relative
norme locali o nazionali. Consultare anche la sezione Alimentazione di rete a pagina i per ulteriori consigli in merito
alla schermatura del cavo (di alimentazione).
Collegare Il Cavo Di Alimentazione
Collegare prima un’estremità del cavo di alimentazione al filtro EMI e poi collegare l’altra estremità all’interruttore di
disinserimento della linea.
Alimentatore
1. Installare il filtro EMI sulla sommità posteriore dell’alimentatore (vedere Figura d-1).
2. Svitare le 4 viti di fissaggio del coperchio del filtro e togliere il coperchio per accedere ai collegamenti della
tensione di ingresso sulla morsettiera TB1 (Fig. d-2).
3. Inserire il cavo di alimentazione nel pressacavo (Fig. d-1).
4. Collegare i cavi L1 al terminale U, L2 al terminale V ed L3 al terminale W di TB1 (Fig. d-3).
5. Collegare il cavo di messa a terra al terminale marcato PE di TB1 (Fig. d-3).
Filtro EMI Pressacavo
HySpeed HT2000
