HySpeed HT2000 Manuale dell’operatore 2-1
3/27/98
Sezione 2
FUNZIONAMENTO
Indicatori e comandi del quadro anteriore
Indicatori di STATO prima dell’avviamento
Quando viene inserita l’alimentazione mediante l’interruttore generale e prima che venga premuto il pulsante
POWER ON (I) di accensione, il LED del flusso del refrigerante rimane acceso. Quando viene premuto il pulsante
POWER ON, il LED si spegne se il sistema è in condizioni di efficienza.
Anche altre condizioni di guasto possono essere indicate dai LED quando viene inserita l’alimentazione mediante
l’interruttore generale. Assicurarsi di premere e mantenere premuto il pulsante POWER ON (I) dell’alimentatore (in
alcuni casi fino ad 1 minuto) per far spegnere tutti gli indicatori di stato. Se dei LED rimangono accesi, spegnere il
sistema e correggere il problema.
Alimentatore elettrico dell’HT2000LHF
ACCENSIONE (1)
Accende l’alimentatore
elettrico ed i suoi
circuiti di comando.
La spia luminosa di
colore verde si illumina
quando l’inserimento
dell’alimentazione è
completato.
LED LIVELLO REFRIGERANTE
Quando è illuminato, indica che il livello del
refrigerante è insufficiente. LED TEMP. REFRIGERANTE
Quando è illuminato, indica che la
temperatura del refrigerante della torcia
è eccessiva (superiore a 70°C). LED GAS DI PLASMA
Quando è illuminato,
indica che la pressione
del gas di plasma è
insufficiente.
LED CAPPUCCIO/GAS PROTEZIONE
Quando è illuminato, indica che la pressione del gas di
protezione è insufficiente, oppure che il cappuccio di
fermo è installato in maniera errata sulla torcia. LED FLUSSO REFRIGERANTE
Quando è illuminato, indica che il flusso di
refrigerante dalla torcia è insufficiente.
SPEGNIMENTO (0)
Spegne l’alimentatore
elettrico. ACCENSIONE CC
La spia luminosa di colore
rosso si illumina quando il
contattore principale si
chiude, il che indica che
l’alimentazione a CC viene
inviata alla torcia. LED INTERRUTTORE
DI SICUREZZA
Di riserva. Questo LED
è sempre spento. LED TRASFORMATORE
Quando è illuminato, indica che
il trasformatore principale
dell’alimentazione, oppure uno
dei chopper, sta funzionando
ad una temperatura superiore
alla gamma corretta.

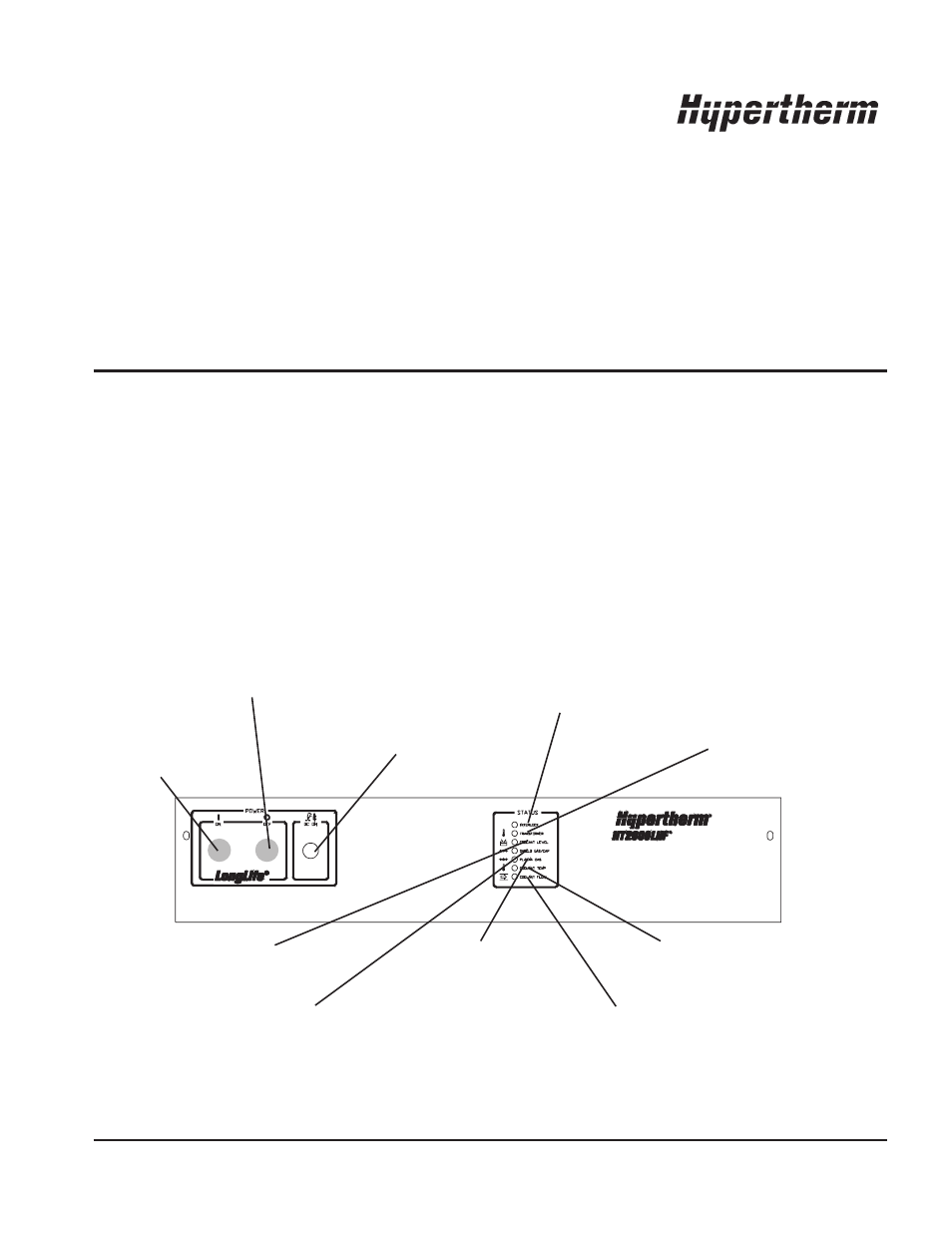

Figura 2-1 Indicatori e comandi del quadro anteriore dell’alimentatore elettrico dell’HT2000LHF
