Problemi

Cause e probabili / Soluzioni

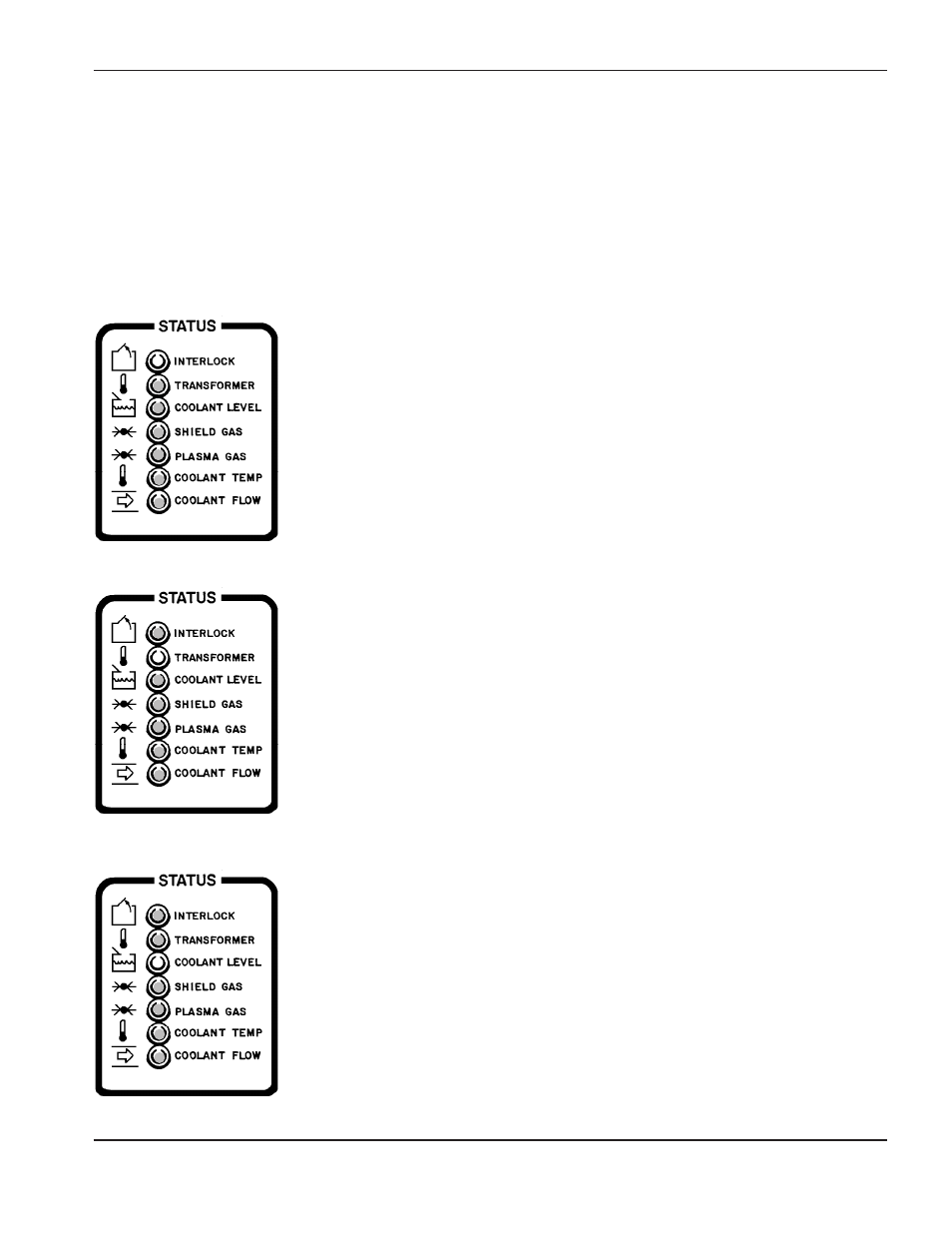

Individuazione dei guasti tramite le spie di stato

Assicurarsi che l’alimentatore sia stato sottoposto ai Controlli iniziali secondo quanto riportato più indietro in questa
sezione prima di procedere con l’individuazione dei guasti relativi alle SPIE DI STATO.

Quando una qualunque delle SPIE DI STATO si accende, è presente una condizione di guasto che deve essere
corretta affinché l’alimentatore dell’HT2000LHF diventi operativo. Fare riferimento alla Sezione 7 (Solo in inglese).

1. SPIA DI BLOCCO DI SICUREZZA accesa:

Questo LED non deve mai accendersi. Se questo LED si
accende, contattare il Centro di Assistenza Tecnica, i cui numeri
sono riportati all’inizio del manuale.

2. SPIA TRASFORMATORE accesa:

2.1. Il trasformatore principale T2 o uno dei chopper si è

surriscaldato.
Questa spia si spegne quando sia il trasformatore principale
(T2) sia i chopper CH1 e CH2 funzionano in una gamma di
temperatura normale (al di sotto di 165°C per T2, al di sotto
di 82°C per CH1 e CH2).

• Controllare i termostati (normalmente chiusi).

• Controllare i pin, i connettori ed il relativo cablaggio verso i

termostati.

• Lasciar girare le ventole, e cercare di riavviare il sistema

dopo un’ora. Se la spia si accende ancora, potrebbe
essere necessario sostituire uno dei chopper o il
trasformatore principale.

MANUTENZIONE ORDINARIA

8

HySpeed HT2000

Manuale dell’operatore

3-9

3. SPIA LIVELLO REFRIGERANTE accesa:

3.1. Il livello del refrigerante è basso.

Questa spia si spegne quando viene mantenuto un livello
corretto di refrigerante nel suo serbatoio. Il sensore di livello
LS1 è situato nel serbatoio del refrigerante e si apre quando
rileva che il livello del refrigerante è troppo basso.

• Controllare il livello del refrigerante.

• Se il livello del refrigerante è corretto, controllare che il

sensore di livello LS1 sia chiuso.

• Controllare le connessioni ed il relativo cablaggio da LS1

a PCB1.

Sostituire tutti i componenti difettosi.
