FUNZIONAMENTO
3/27/98
2-2 HySpeed HT2000 Manuale dell’operatore
Consolle del gas

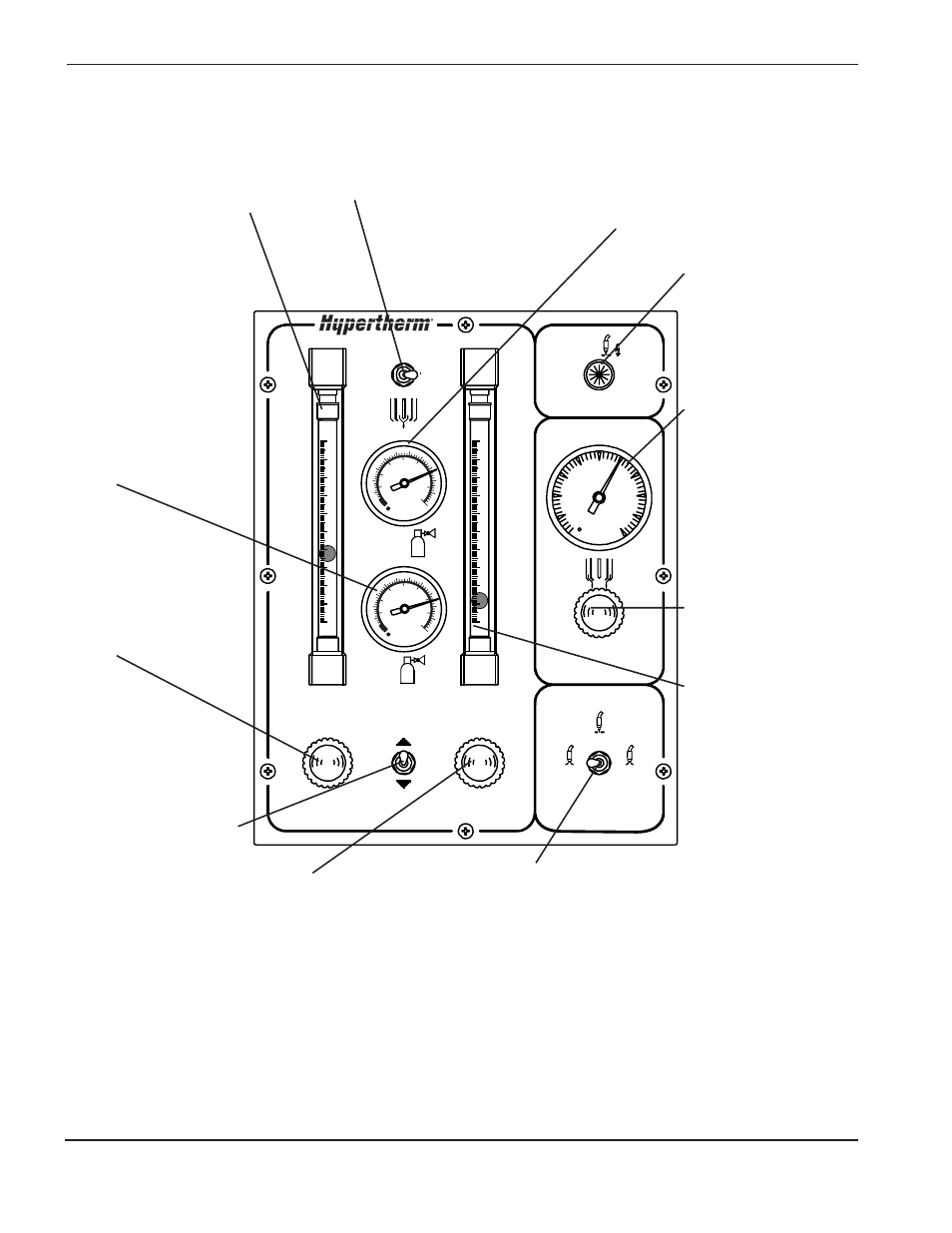

Figura 2-2 Indicatori e comandi del quadro anteriore della consolle del gas
FM1
Indica la portata percentuale del gas di
plasma, azoto od aria. Le percentuali sono
specificate nelle Tabelle di taglio.
PG2
Indica la pressione di ingresso
del plasma di ossigeno. Le
pressioni di ingresso dei gas
sono specificate nelle Tabelle
di Taglio.
MV2
Regola la portata percentuale
del gas di plasma, azoto od
aria, nella modalità Test/
Preflusso. Le percentuali
della portata del gas di plasma
sono specificate nelle Tabelle
di Taglio.
MV4
Regola la pressione del gas di
protezione a livello della torcia.
PG3
Indica la pressione del gas di
protezione a livello della torcia.
LT1
Si illumina quando il contattore
principale si chiude, indicando
che è in corso l’erogazione
dell’alimentazione a CC alla
torcia.
MV1
Regola la portata percentuale
del gas di plasma, azoto od
aria, nella modalità Test
flusso di taglio. Le percentuali
della portata del gas di plasma
sono specificate nelle Tabelle
di Taglio.
FM2
Indica la portata percentuale
dell’ossigeno. La percentuale
della portata di ossigeno è
specificata nelle Tabelle di
Taglio.
MV3
Regola la portata percentuale del gas
di plasma, azoto od aria, nella
modalità Test/Preflusso. Le portate
percentuali di preflusso del gas di
plasma sono specificate nelle Tabelle
di taglio.
S2
Test Preflusso – Questa posizione di test viene usata
durante l’impostazione del tasso del flusso di preflusso di
plasma sul flussometro. In questa posizione il contattore è
disabilitato in modo che la corrente non viene erogata
all’elettrodo e l’arco non può essere attivato.
Test Funzionamento – Questa posizione di test consente
di regolare sul flussometro la portata del gas di plasma
selezionato in funzione delle condizioni di taglio. In questa
posizione il contattore è disabilitato per cui la corrente non
viene erogata all’elettrodo e l’arco non può essere attivato.
Funzionamento – Questa posizione abilita il contattore ed
il conseguente attivamento dell’arco dopo che i valori di
portata dei gas sono stati impostati nelle posizioni di Test
Preflusso e di Test Funzionamento.
Abbreviazioni
FM1-FM2 – Flussometro
LT1 – Indicatore luminoso
MV1-MV3 – Valvola di
comando
PG1-PG3 – Manometri
S1-S2 – Commutatori.
S1
Seleziona l’uso dell’azoto, dell’aria o
dell’ossigeno come gas di taglio plasma. PG1
Indica la pressione di ingresso del plasma
ad aria od azoto. Le pressioni di ingresso
dei gas sono specificate nelle Tabelle di
Taglio.
