MANUTENZIONE ORDINARIA
7
3-4 HySpeed HT2000 Manuale dell’operatore
Controlli iniziali
Prima di cercare di individuare dei problemi specifici, è buona pratica quella di eseguire un controllo visivo e di
controllare che sull’alimentatore, sul trasformatore e sulla scheda di distribuzione siano presenti le tensioni corrette.
1. Scollegare l’alimentazione di linea tramite l’interruttore generale.
2. Tramite un cacciavite con testa a croce, rimuovere il coperchio superiore, i due carter laterali, il carter anteriore
e quello posteriore.
3. Ispezionare l’interno del gruppo per verificare che le schede PC non presentino zone scolorite o altri danni
apparenti. Se un componente o un modulo appare difettoso, rimuoverlo e sostituirlo prima di eseguire qualsiasi
prova.
4. Se non ci sono danni visibili, posizionare l’interruttore di linea su ON.
5. Misurare la tensione su TB1 tra L1, L2 e L3. Vedere Figura 3-2 per il dettaglio di TB1. La tensione tra
2 qualunque dei 3 punti su TB1 deve essere uguale alla tensione di alimentazione. Se si verifica un problema in
questa fase, scollegare l’alimentazione principale e verificare le connessioni, il cavo di alimentazione e i fusibili
sull’interruttore generale di linea. Sostituire tutti i componenti difettosi.
Per i generatori CE da 400 V, misurare la tensione tra i terminali U, V e W della
morsettiera TB1 nel filtro elettromagnetico (EMI), situato nella parte superiore
dell’alimentatore.

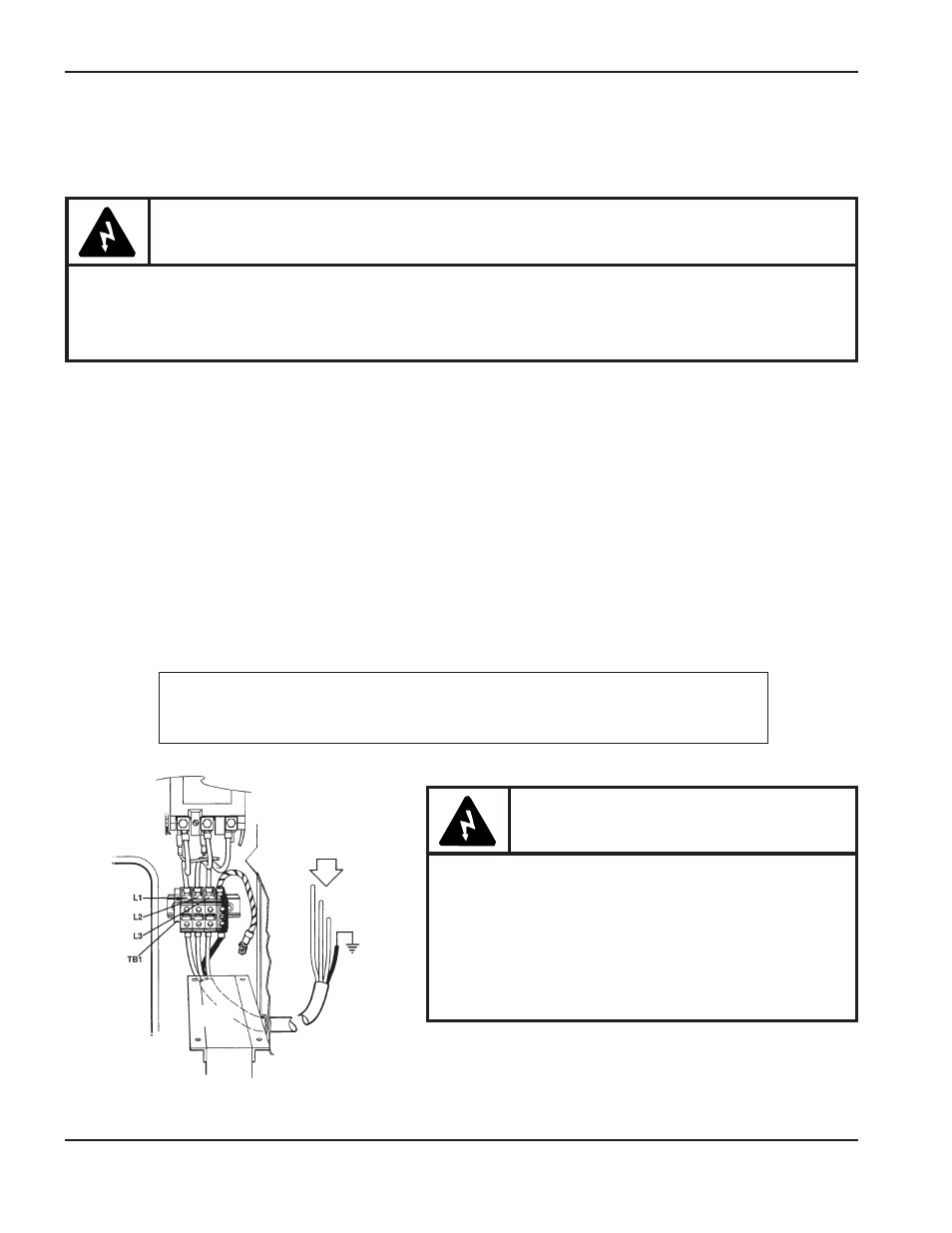

Figura 3-2 Posizione di misura della tensione primaria – HT2000LHF
AVVERTENZA
Dopo che l’interruttore generale di linea è stato
chiuso (ON), sul contattore è presente la tensione di
linea, anche se il pulsante ON (I) sull’alimentatore
dell’HT2000LHF non è stato premuto. Usare estrema
cautela quando si misura la tensione primaria in
questa zona. Le tensioni presenti sulla morsettiera
e sul contattore possono causare ferimenti o
essere letali!
AVVERTENZA
PERICOLO DI SCOSSA ELETTRICA: Fare sempre molta attenzione quando si esegue la
manutenzione su un alimentatore mentre esso è collegato alla rete elettrica ed i coperchi sono stati
rimossi. All’interno dell’alimentatore sono presenti tensioni pericolose che possono causare
ferimenti o essere letali.
Cavo di alimentazione
AC Primario, trifase
