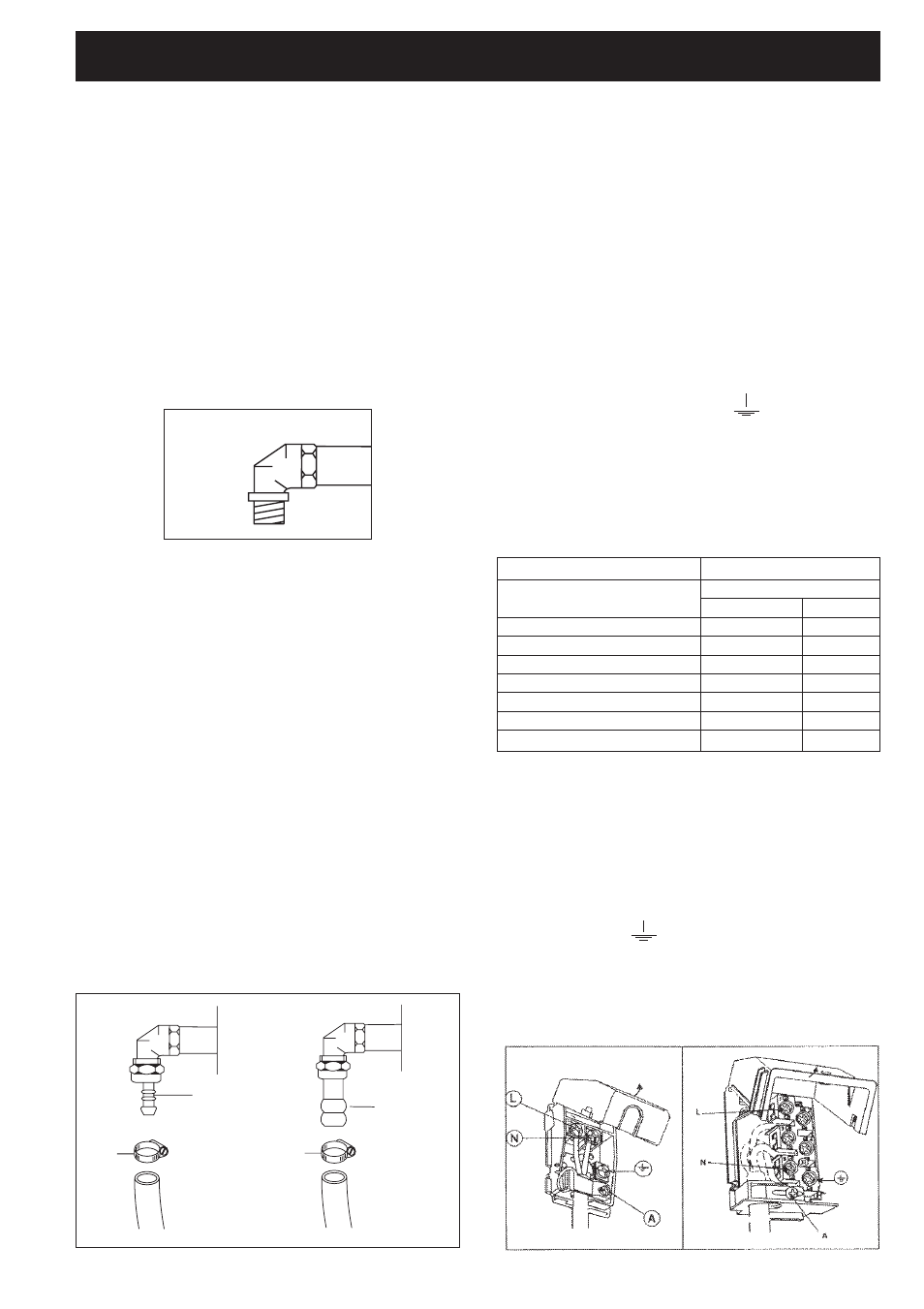

COLLEGAMENTI GAS (UNI-CIG 7129-7131)

Si raccomanda di controllare che l'apparecchio sia pre-
disposto per il tipo di gas distribuito. Il collegamento alla
tubazione del gas deve essere effettuato a regola d'arte
nonché conformemente alle normative in vigore che pre-
scrivono l'installazione di un rubinetto di sicurezza all'e-
stremità della tubazione. Per il butano ed il propano,
un riduttore di pressione conforme alle norme UNI-CIG
7432 può assolvere a questa funzione. Le guarnizioni di
tenuta devono essere conformi alle norme UNI-CIG
9264.
Terminate le operazioni di collegamento gas, controllare
la tenuta dei raccordi con acqua e sapone.
L'estremità dell'attacco è filettato.
I possibili collegamenti sono:
- mediante tubo rigido in ferro o rame

- mediante tubo flessibile in acciaio inossidabile a pare-

te continua con attacco meccanico conforme alle nor-
me UNI-CIG 9891 (massima lunghezza del tubo este-
so 2.000 mm).
Il tubo va collegato direttamente al gomito della rampa
(vedi fig.9).

- mediante l'inserimento di un tubo di gomma conforme

alle norme UNI-CIG 7140. Tale tubo va innestato diret-
tamente sul portagomma, relativo al gas utilizzato, e
bloccato con una fascetta (F) conforme alle norme UNI-
CIG 7141. In quest'ultimo caso controllare la data di
scadenza del tubo stampigliata e sostituirlo prima di ta-
le data (fig. 10).

AVVERTENZE
Si ricorda per i tubi flessibili in gomma (max lunghezza
1500 mm), di:
1 - evitare strozzature o schiacciamenti del tubo
2 - non essere soggetti a sforzi di trazione e di torsione
3 - evitare contatti con corpi taglienti, spigoli vivi, ecc...
4 - non porli a contatto con parti che raggiungono tem-

perature maggiori di 70°C oltre a quella ambiente.

5 - renderli ispezionabili lungo tutto il loro percorso.

COLLEGAMENTO ELETTRICO

L'allacciamento dell'apparecchio alla rete elettrica deve es-
sere effettuato da personale specializzato a conoscenza
delle norme di sicurezza vigenti.
La messa a terra dell'apparecchio è obbligatoria a termi-
ne di legge. Prima di effettuare il collegamento elettrico,
assicurarsi dell'efficienza della messa a terra.
Accertarsi che la valvola limitatrice e l'impianto domestico
possano sopportare il carico dell'apparecchiatura.
Nel collegamento alla rete è necessario interporre tra l'ap-
parec-chiatura e la rete un interruttore omnipolare con aper-
tura minima tra i contatti di 3mm dimensionato al carico e ri-
spondente alle norme in vigore.
Il cavo di terra giallo/verde non deve essere interrotto
dall'interruttore.
Importante: i fili del cavo hanno i seguenti colori:
- giallo/verde = per la messa a terra " " (E)
- blu = per il neutro "N"
- marrone = per la fase "L"
- Il cavo elettrico non deve essere a contatto con parti con

temperature maggiori di 50°C oltre a quella ambiente.

- Se si usa una spina per il collegamento, la spina da colle-

gare al cavo di alimentazione e la presa al quale viene col-
legato dovranno essere dello stesso tipo (conformi alle
norme).

SOSTITUZIONE DEL CAVO
In caso di danneggiamento del cavo, provvedere alla sua
sostituzone secondo le seguenti istruzioni:
- aprire la scatola della morsettiera come descritto in figura

qui sotto;

- svitare la vite “A” che blocca il cavo;
- sostituire il cavo con uno di lunghezza uguale e corrispon-

dente alle caratteristiche descritte in tabella;

- il conduttore di terra “giallo-verde” deve essere collegato al

morsetto “ “ e deve essere più lungo di circa 10 mm ri-
spetto ai conduttori di linea;

- il conduttore neutro “blu” deve essere collegato al morset-

to contraddistinto con la lettera “N”;

- il conduttore di linea va collegato al morsetto contraddi-

stinto con la lettera “L”.

IT

Per l’utente

9

F

PORTAGOMMA
PER GAS
METANO

F

PORTAGOMMA
PER GAS
LIQUIDO

1/2

Fig. 13

Fig. 12

Tipo di cavo d’alimentazione

Tipo di apparecchio

Alimentazione monofase 230 V~

Tipo cavo

Sezione

Cucina gas

Gomma H05 RR-F

3 x 1 mm

2

Cucina gas + grill elet.

Gomma H05 RR-F

3 x 1,5 mm

2

Cucina gas + 2 piastre elet. R

Gomma H05 RR-F

3 x 1,5 mm

2

Cucina gas + 2 piastre elet. N

Gomma H05 RR-F

3 x 1,5 mm

2

Cucina gas + Forno elett.

Gomma H05 RR-F 3 x 1,5 mm

2

Cucina gas + Forno elett. 2 piastre el. R Gomma H05 RR-F 3 x 4 mm

2

Cucina gas + Forno elett. 2 piastre el. N Gomma H05 RR-F 3 x 2,5 mm

2
