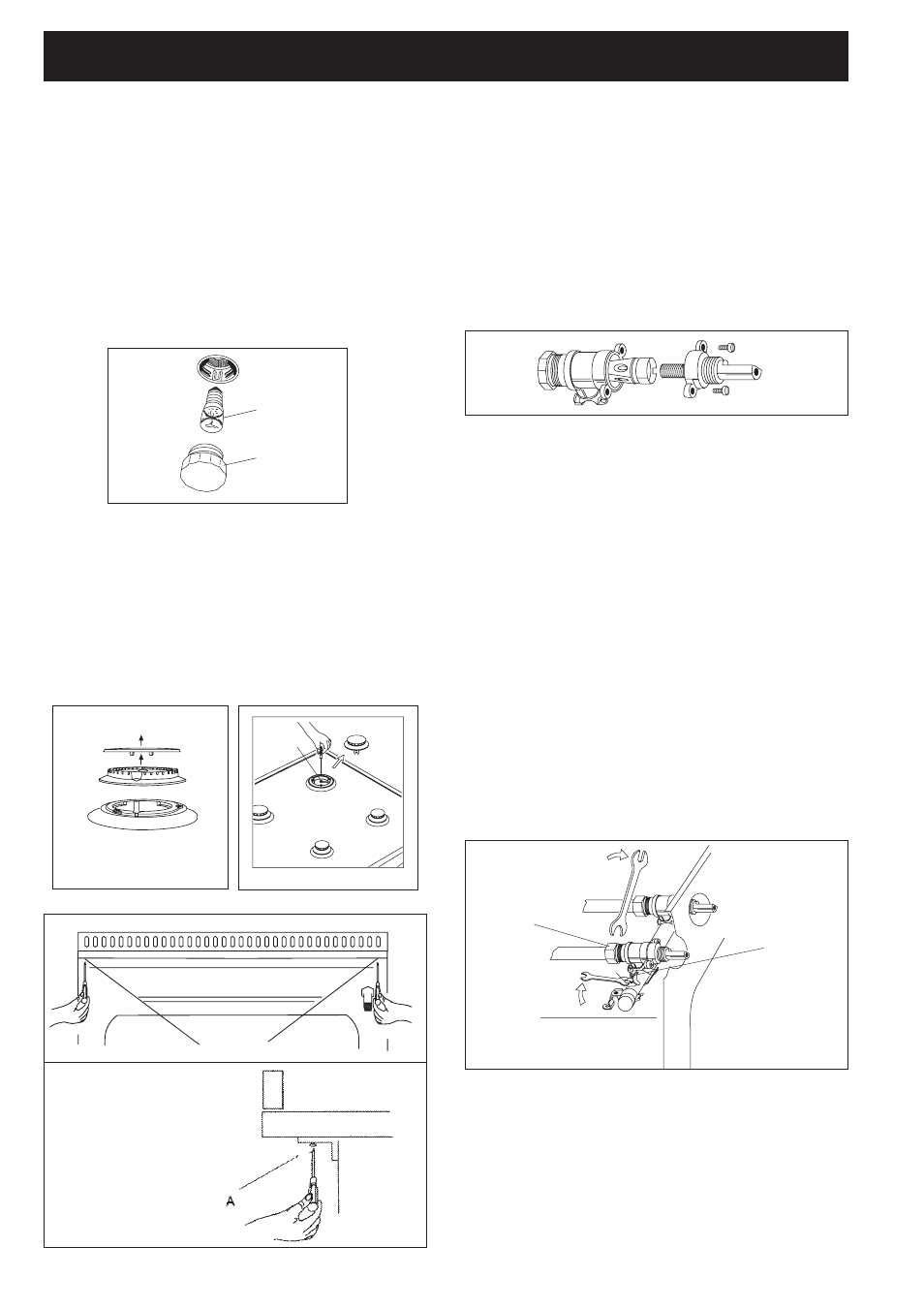

MANUTENZIONE APPARECCHIO
AVVERTENZE
Prima di effettuare qualsiasi riparazione o interven-
to, staccare la presa della corrente e chiudere il ru-
binetto del gas.
Il costruttore declina ogni responsabilità per eventuali
danni a persone, animali o cose derivanti dalla manca-
ta osservanza delle norme sopra indicate.
La lampadina forno
utilizzata è di tipo speciale resi-
stente alle alte temperature. Per sostituirla agire nel
modo seguente: smontare il vetro di protezione (A) e
sostituire la lampada bruciata con una dello stesso tipo,
quindi rimontare il vetro.
SMONTAGGIO DEL PIANO DI LAVORO
Nel caso si rendesse necessario accedere ai compo-
nenti interni dell'apparecchio per riparazione o sostitu-
zione, occorre: togliere le griglie, togliere i bruciatori e
gli spartifiamma (vedi fig. 16), svitare le viti “V” visibili al
di sopra del piano di lavoro (vedi fig.17). Smontare il
piano di lavoro svitando le 2 viti “A” posteriori (vedi fig.
18). Una volta svitate le viti sollevare il piano e spinge-
re in avanti, in questo modo è possibile accedere ai
componenti interni.
- Volendo smontare anche il cruscotto è sufficiente svi-
tare le 4 viti B interne che fissano il cruscotto alla fac-
ciata forno.
INGRASSAGGIO DEI RUBINETTI
Avvertenze: questa operazione deve essere effet-
tuata da personale qualificato.
Se la manovra di un rubinetto diventa dura bisogna pro-
cedere ad ingrassarlo utilizzando un grasso specifico
per alte temperature. Per fare questo procedere come
segue:
Aprire il piano di lavoro e smontare anche il cruscotto
come descritto nel paragrafo precedente.
Svitare le due viti di fissaggio del corpo del rubinetto
(vedi figura) ed estrarre il cono.
Pulire il cono ed il suo alloggiamento con uno straccio
imbevuto di diluente. Ingrassare il cono con l'apposito
grasso, rimetterlo nella sua sede e ruotarlo alcune vol-
te. Togliere nuovamente il cono e togliere il grasso su-
perfluo assicurandosi che i passaggi del gas non siano
otturati da residui di grasso. Rimontare il tutto accura-
tamente in senso inverso.
Terminate le operazioni controllare la tenuta dei raccor-
di con acqua e sapone.
SOSTITUZIONE RUBINETTI
Aprire il piano di lavoro e smontare anche il cruscotto
come descritto nel paragrafo precedente. Svitare il da-
do D del tubetto che porta gas al bruciatore, svitare la
vite V che fissa il rubinetto alla briglia ed estrarre que-
st'ultimo (vedi figura).
Nota: Ogni qualvolta si sostituisce il rubinetto è neces-
sario sostituire anche la guarnizione di tenuta del rubi-
netto.
Terminate le operazioni controllare la tenuta dei raccor-
di con acqua e sapone.
IT Per l’utente
12
E 14
25 W - 230 V~
T300¡C
A
15
7
D
V
V
Fig. 16 Fig. 17
A
Fig. 18
