AVVERTENZE
Prima di effettuare qualsiasi riparazione o interven-
to, accare la presa della corrente e chiudere il rubi-
netto del gas.
Il tecnico qualificato è responsabile della corretta in-
stallazione secondo le norme di sicurezza vigenti.
La messa a terra dell'apparecchio è obbligatoria a
termine di legge.
Il costruttore declina ogni responsabilità per eventuali
danni a persone, animali o cose derivanti dalla mancata
osservanza delle norme sopra indicate. I dati tecnici so-
no indicati sulla targa matricola situata sul retro dell'ap-
parecchio. Le condizioni di regolazione sono riportate su
un'etichetta applicata sull'imballo. Non usare l’impugna-
tura della maniglia porta forno per operazioni di movi-
mentazione, compresa quella necessaria per togliere
l’apparecchiatura dall’imballo.
L’apparecchio è in classe 1 oppure classe 2 sotto-classe 1.
INSTALLAZIONE
IMPORTANTE:
Il rivestimento del mobile deve essere di
materiale resistente al calore (minimo 90°C).

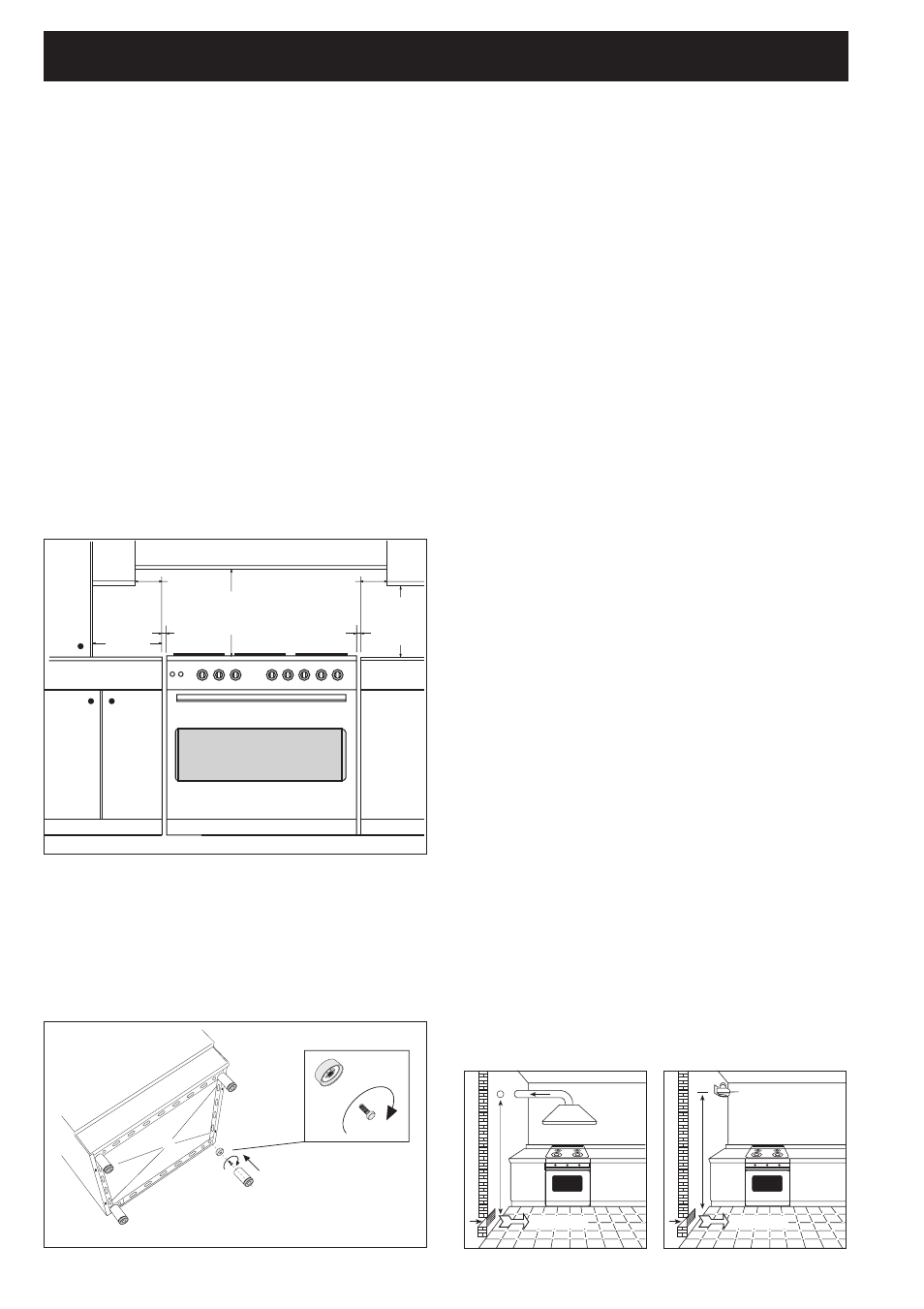

Se l'apparecchio deve essere installato vicino ai mobili,
lasciare gli spazi minimi previsti dal disegno seguente.
La cucina è dotata di 4 piedini che servono per un eventua-
le allineamento in altezza con i mobili. Per il loro montaggio
occorre sollevare la cucina e avvitare i quattro piedini nelle
apposite filettature presenti negli angoli sotto l’apparecchio
(vedi fig. 11)
.
VENTILAZIONI LOCALI
APPARECCHI A GAS
Questo apparecchio non è collegato ad un dispositivo di
scarico dei prodotti della combustione. Deve quindi essere
installato e collegato conformemente alle norme di installa-
zione vigenti. Particolare attenzione sarà data alle norme
applicabili in materia di aerazione del locale.
VENTILAZIONE DEI LOCALI (UNI-CIG 7129-7131)
Ricordiamo che questo apparecchio può essere installato e
funzionare solo in locali ben ventilati, secondo le norme in vi-
gore, tali da permettere, con aperture su pareti esterne o con
appositi condotti, una corretta ventilazione naturale o forzata
che assicuri in modo permanente e sufficiente sia l'immissio-
ne dell'aria necessaria ad una corretta combustione sia l'eva-
cuazione dell'aria viziata.
In particolare nel caso in cui nell'ambiente esista solo que-
sto apparecchio a gas, occorrerà avere una cappa sopra
l'apparecchio tale da assicurare l'evacuazione naturale e di-
retta dell'aria viziata, con un condotto verticale rettilineo di
lunghezza uguale ad almeno due volte il diametro ed una
sezione minima di almeno 100cm
2 .
Per l'indispensabile immissione di aria fresca nell'ambiente
occorrerà prevedere un'analoga apertura di almeno 100
cm
2 che dia direttamente verso l'esterno, situata ad una
quota prossima al livello del pavimento in modo da non ve-
nire ostruita sia all'interno che all'esterno della parete e da
non provocare disturbi alla corretta combustione dei brucia-
tori ed alla regolare evacuazione dell'aria viziata e con una
differenza di altezza rispetto all'apertura di uscita di almeno
180 cm.
Si ricorda che la quantità d'aria necessaria alla combustio-
ne non deve essere minore a 2m3/h per ogni kW di poten-
za (vedi potenza totale in kW sulla targa matricola dell'ap-
parecchio).
In tutti gli altri casi, quando cioè esistano nello stesso am-
biente altri apparecchi a gas, oppure quando non sia possi-
bile avere una ventilazione naturale diretta ed occorra inve-
ce realizzare una ventilazione naturale indiretta od una ven-
tilazione forzata è necessario rivolgersi ad uno specialista
qualificato in modo che provveda all'installazione ed alla
realizzazione eventuale dell'impianto di ventilazione nell'os-
servanza scrupolosa delle precauzioni contenute nelle nor-
me in vigore.
Il posizionamento delle aperture deve essere tale che non
risulti alcuna corrente d'aria insopportabile per gli occupan-
ti, inoltre per lo scarico dei prodotti della combustione è vie-
tato servirsi di canne fumarie già utilizzate da altri apparec-
chi.
Nota: Quando l'apparecchio non è provvisto di sicurez-
za sui bruciatori del piano di lavoro (termocoppie), le
aperture di ventilazione devono essere maggiorate nel-
la misura del 100% con un minimo di 200 cm
2 in con-
formità al D.M.21 Aprile 1993.
IT Per l’utente
8
min. 20mm
min.100 mm
min. 50 mm min. 50 mm
min. 650 mm
min. 400 mm
min. 20mm
min. 100cm 2 .
elettroventilatore
min. 180 cm.
min. 100cm 2 .
min. 180 cm.
Fig. 11
