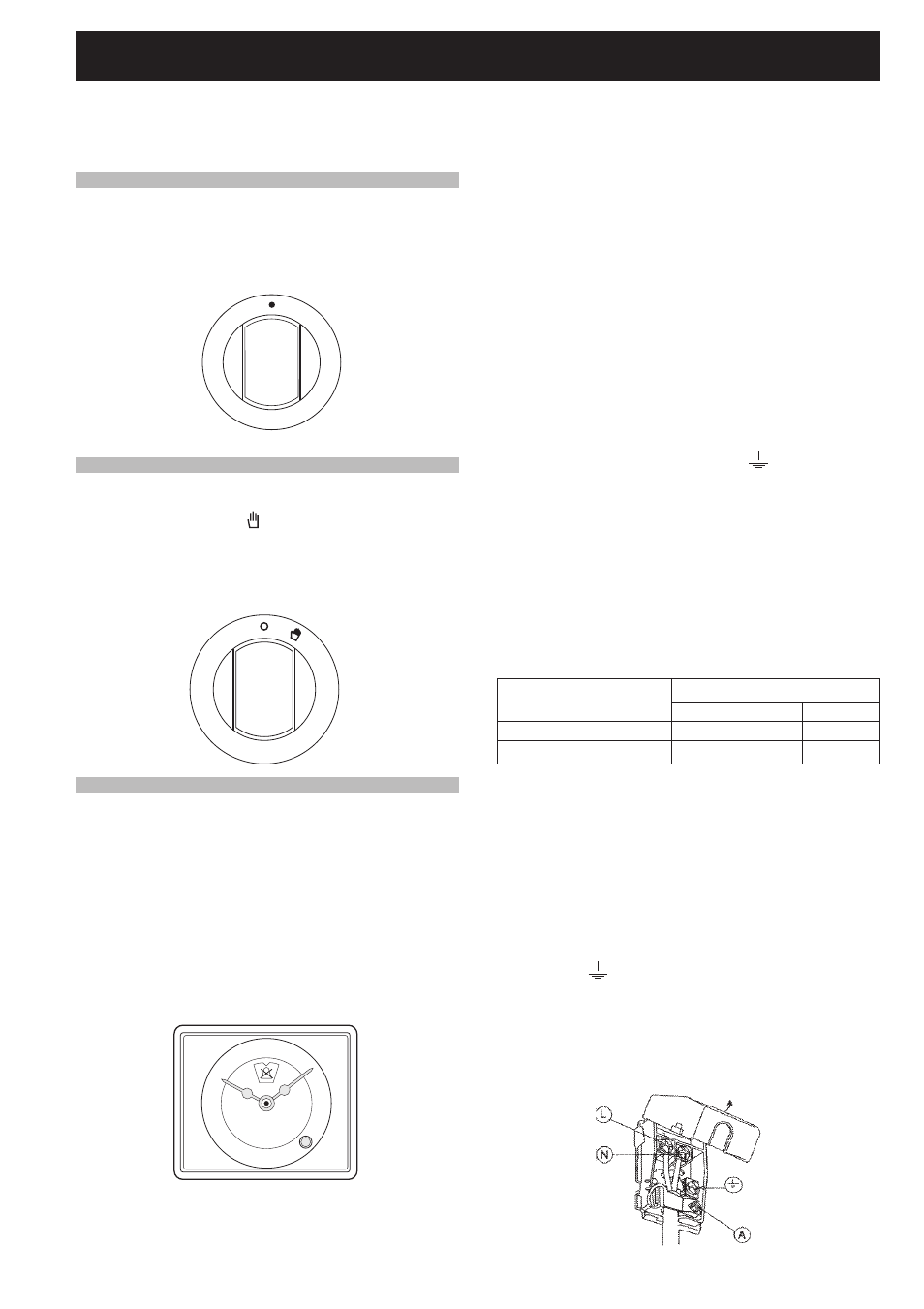

INSTRUCTIONS POUR L’UTILISATION
DES DISPOSITIFS CONTROLE
(selone les modeles)
COMPTE-MINUTES (FIG. 8)
Afin d’obtenir le temps de cuisson désiré, tourner le
bouton dans le sens des aiguilles d’une montre. Le
compte-minutes peut être réglé de 1 à 60 minutes. Une
fois le temps écoulé, une sonnerie vous informera de la
fin de la cuisson.
PROGRAMMATEUR FIN CUISSON (FIG. 9)
Pour un fonctionnement manuel, tourner le bouton dans
le sens contraire des aiguilles d’une montre en corre-
spondance du symbole
; pour programmer la durée
de la cuisson, tourner dans le sens des aiguilles d’une
montre et fixer le temps de cuisson avec le bouton
(max.120 minutes). Une fois le temps écoulé, le four
s’arrêtera automatiquement.
PCI “CAMPANI” TR 259 ANALOGIC
Pour la mise à l'heure
Presser et tourner le bouton vers la droite, jusqu'à ce
que l'heure exacte apparaisse. En cas d'une fausse ma-
noeuvre, éviter de tourner vers la gauche. Un mécani-
sme de sécurité protége les composants de l'horloge.
Réglage sonnerie
Tourner le bouton vers la droite, sans le presser, afin que
l'aiguille corresponde au temps de sonnerie désiré. Une
fois le temps écoulé la sonnerie retentit sans cesse. Pour
l'arrêter, tourner le bouton vers la droite afin que l'aiguil-
le corresponde au symbole de la cloche rayée.
BRANCHEMENT ELECTRIQUE
Le branchement de l'appareil au réseau électrique doit
être réalisé par un personnel spécialisé, connaissant les
normes de sécurité en vigueur.
La mise à la terre de l'appareil est obligatoire selon
les termes de la loi. Avant d'effectuer le branche-
ment électrique, s'assurer de l'efficacité de la mise à
la terre.
S'assurer que la soupape limitatrice et les câblages do-
mestiques puissent supporter le chargement de l'appa-
reil. Dans le raccordement au réseau il est nécessaire
d'interposer entre l'appareil et le réseau un interrupteur
homnipolaire avec ouverture min. entre les contactes de
3 mm, dimensioné au chargement et correspondant aux
normes en vigueur.
Le câble de terre jaune/vert ne doit pas être inter-
rompu par l'interrupteur.
Important: les fils du câble d'alimentation ont les co-
uleurs suivantes:
- jaune/vert= pour la mise à la terre " " (E)
- bleu
= pour le neutre “N”
- marron = pour la phase “L”
- Vérifier toujours que le câble électrique ne touche pas
ni des surfaces coupantes ni chaudes avec une tem-
pérature qui dépasse de 50°C celle ambiante, et qu'il
soit de longueur suffisante pour un éventuel déplace-
ment nécessaire au nettoyage ou à une réparation. S'il
on utilise une fiche pour le branchement, la fiche de
branchement du câble d'alimentation et la prise à la-
quelle elle doit être branchée doivent être du même
type (conformes aux normes).
REMPLACEMENT DU CABLE
Dans le cas ou le câble devrait s’endommager, le rem-
placer selon les instructions suivantes:
- ouvrir la boite du bornier comme décrit dans la figure
ci-dessous;
- dévisser la vis “A” qui bloque la câble;
- remplacer la câble avec un de la même longueur et
correspondant aux caractéristiques décrites dans le ta-
bleau:
- le fil de mise à la terre “jaune-verte” doit être raccorde
à la borne “ “ et il doit être plus long d’environ 10mm
par rapport aux fils de ligne;
- le fil neutre “bleu” doit être raccorde a la borne marquée
par la lettre “N”
- le fil de ligne doit être raccorde à la borne marquée par
la lettre“L”.
FR Pour l’utilisateur
Type d’appareil Alimentation monophasée 220-230 V~
Type de câble Section
Table toutes gaz Caoutchouc H05 RR-F 3 x 0,75 mm 2
Table toutes gaz = grill électr. Caoutchouc H05 RR-F 3 x 2,5 mm 2
0
10
2
0
30
40
50
60 70
80
90
100
1
1
0
12
0
stop
Fig. 9
5
1
0
15
20
25
35
4
0
45
50
55
30
Fig. 8
XII
XI
X
IX
VIII
VII VI
V
I
II
III
IV
