IT
1 INGRESSO SEGNALE XLR FEMMINA (BAL/UNBAL) Il sistema accetta in ingresso
connettori XRL�
2 USCITA SEGNALE XLR MASCHIO. Il connettore XLR di loop del segnale permette la
connessione a catena di più diffusorI� Il connettore bilanciato è connesso in parallelo e può
essere usato per mandare il segnale audio ad altri diffusori attivi, registratori o amplificatori
supplementari�
3 ENCODER DI IMPOSTAZIONE DEL SISTEMA. Premere l’encoder per selezionare una
funzione (gain reduction, delay, preset)� Ruotare l’encoder per selezionare un valore od un
preset�
4 LED POWER/GAIN REDUCTION.
LED POWER: il led si accende di verde quando il diffusore è connesso alla rete di alimentazione�
LED GAIN REDUCTION: premendo una volta l’encoder il led si illumina; ruotando l’encoder il
guadagno in ingresso può essere variato al valore desiderato� Il guadagno di ingresso funziona
in step da 0,1 dB per i primi 10 dB e poi in step da 1 dB� La riduzione massima è di 99 dB�
5 LED DELAY/SIGNAL.
LED SIGNAL� Il led di segnale si accende con colore verde se è presente un segnale audio
all’ingresso XLR�
LED DELAY� Premendo due volte l’encoder il LED DELAY si illumina; ruotando l’encoder il ritardo
raggiunge il valore desiderato� Il ritardo è espresso in metri e funziona in step da 0,1 m per i
primi 10 m, poi in step da 1 m� Il massimo ritardo selezionabile è 20 m�
6 PRESET / LIMITER LED.
LED PRESET� Premendo tre volte l’encoder il LED PRESET si illumina; ruotando l’encoder verrà
caricato il preset desiderato�
LED LIMITER� L’amplificatore è dotato di un circuito di limiter interno progettato per prevenire il
clipping dell’amplificatore� Quando il circuito di soft clipping è attivo il led lampeggia di colore
rosso� È accettabile che il led lampeggi occasionalmente; se il led si accende di continuo ridurre
il segnale in ingresso�
7 DISPLAY DI SET UP DEL SISTEMA. Display a 7 segmenti di set up del sistema� Nel
caso in cui sia attiva una connessione RDNet il display mostrerà un segmento rotante�
8 TASTO RDNET LOCAL SETUP/BYPASS. Quando il tasto è rilasciato viene caricato il
set up locale ed RDNet può solo monitorare il diffusore� Quando il tasto è premuto RDNet ha il
controllo del diffusore, il preset locale è bypassato e viene caricato il preset impostato tramite
RDNet�
9 SEZIONE RDNET IN/OUT PLUG. La SEZIONE RDNET IN/OUT PLUG presenta due prese
per connettori etherCON per l’interfaccia con il protocollo RDNet� Questo permette all’utente di
controllare il diffusore tramite l’utlizzo del software RCF RDNet�
10 AC INPUT. Connettore di alimentazione Powercon per cavo di rete�
11 AC OUTPUT Connettore di uscita di alimentazione Powercon�
ATTENZIONE! CAUTELA! I collegamenti dei diffusori devono essere
effettuati solo da personale qualificato ed esperto in possesso del know-how
tecnico o di istruzioni specifiche sufficienti (per garantire che i collegamenti siano
effettuati correttamente) al fine di prevenire qualsiasi pericolo elettrico.
Per evitare qualsiasi rischio di scossa elettrica, non collegare altoparlanti quando
l’amplificatore è acceso.

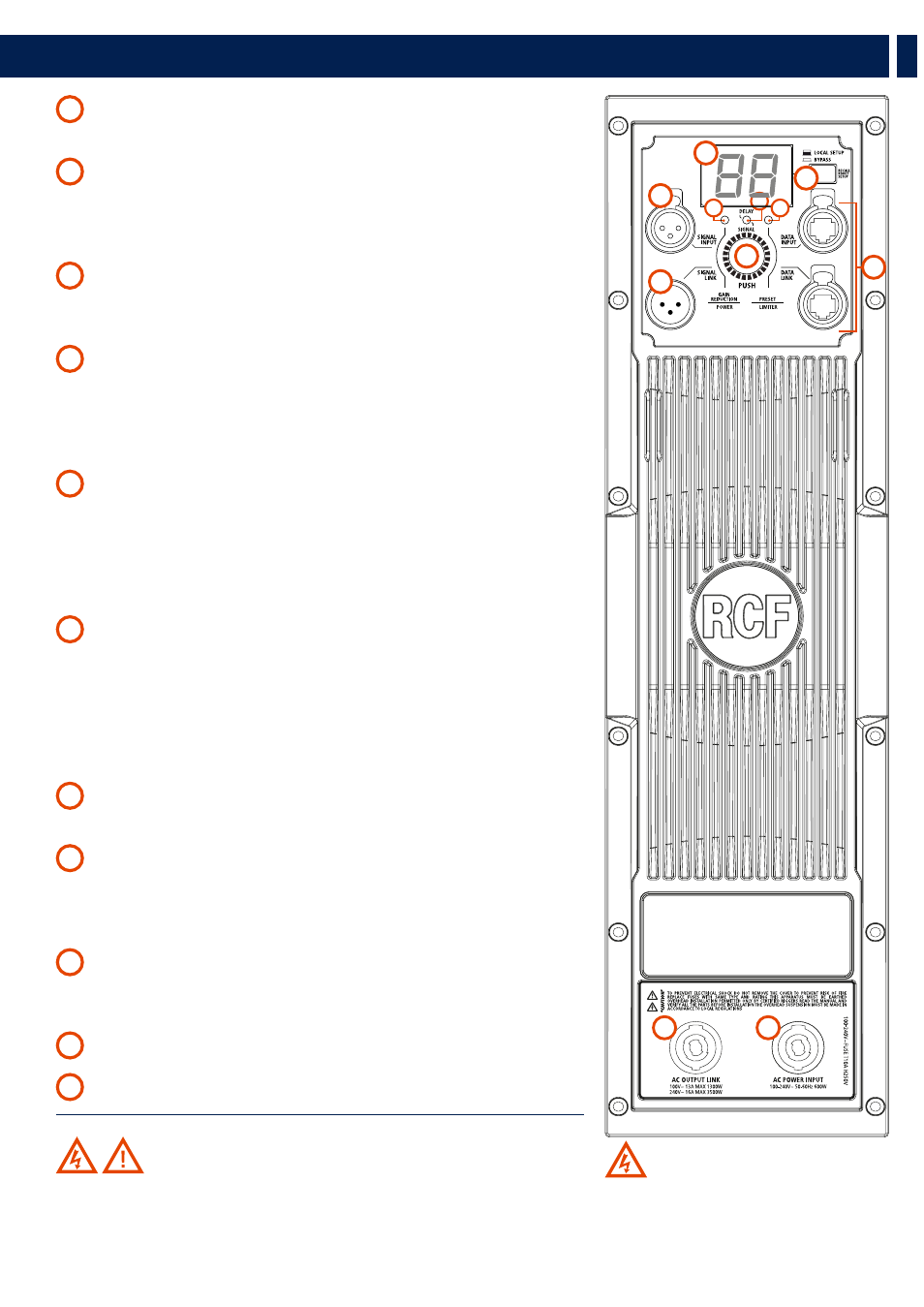

3. PANNELLO POSTERIORE - FUNZIONI E CONTROLLI
1
2
3
4
7
6
8
9
11 10
ATTENZIONE: il connettore Powercon
serve per scollegare il sistema dalla rete
di alimentazione. Deve essere facilmente
accessibile dopo l’installazione e durante l’uso
del sistema.
PRESET LABEL
