SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione MC-BOX-36-IA-IIT105010 31
5.4.2 Collegamento delle linee di comando e misurazione
1. Introdurre le linee rosse nel Multicluster Box (vedere capitolo 5.4.1 ”Introduzione delle linee”
(Pagina 30)).

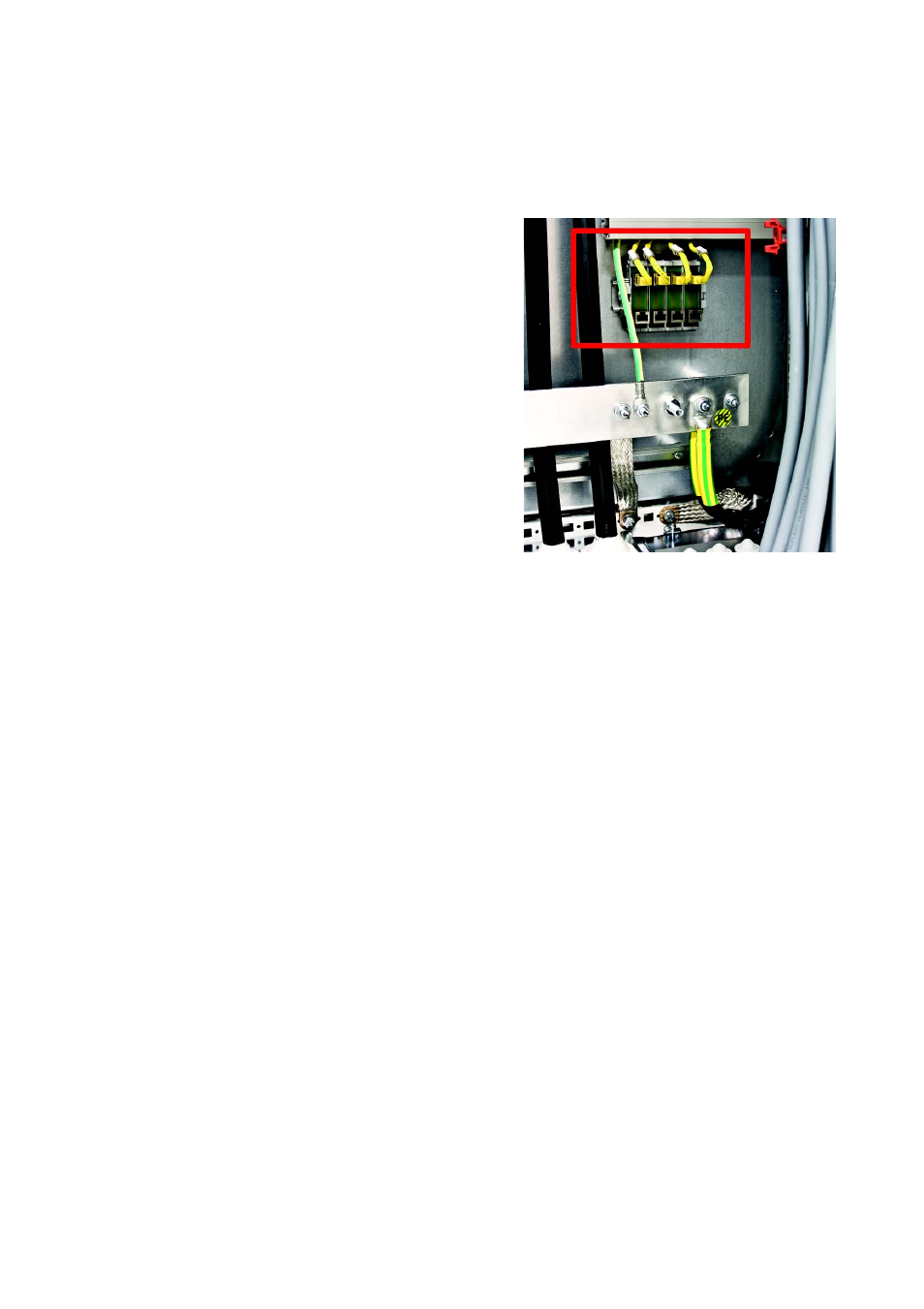

2. Inserire la linea di comando e misurazione per il
master Sunny Island del Main Cluster nella presa
"Mstr./L1".
3. Inserire la linea di comando e misurazione per lo
slave Sunny Island 1 del Main Cluster nella presa
"Slv1./L2".
4. Inserire la linea di comando e misurazione per lo
slave Sunny Island 2 del Main Cluster nella presa
"Slv2./L3".
☑ Le linee di comando e misurazione sono collegate.
