SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione MC-BOX-36-IA-IIT105010 23
5.3.2 Collegamento delle utenze
La posa delle fasi L1, L2 e L3 nel Multicluster Box prevede dei sezionatori di carico con fusibile. I
fusibili sono necessari per proteggere la linea di uscita da sovraccarichi. Tenere presente che le
correnti del Sunny Island, dell'impianto FV e del generatore possono sommarsi tra loro. Calcolare in
base alle modalità di posa della linea e delle condizioni di installazione l'intensità necessaria dei
fusibili e impiegare i fusibili adatti.
Procedura per il collegamento
1. Introdurre le linee nel Multicluster Box (vedere capitolo 5.2 ”Introduzione delle linee”
(Pagina 20)).

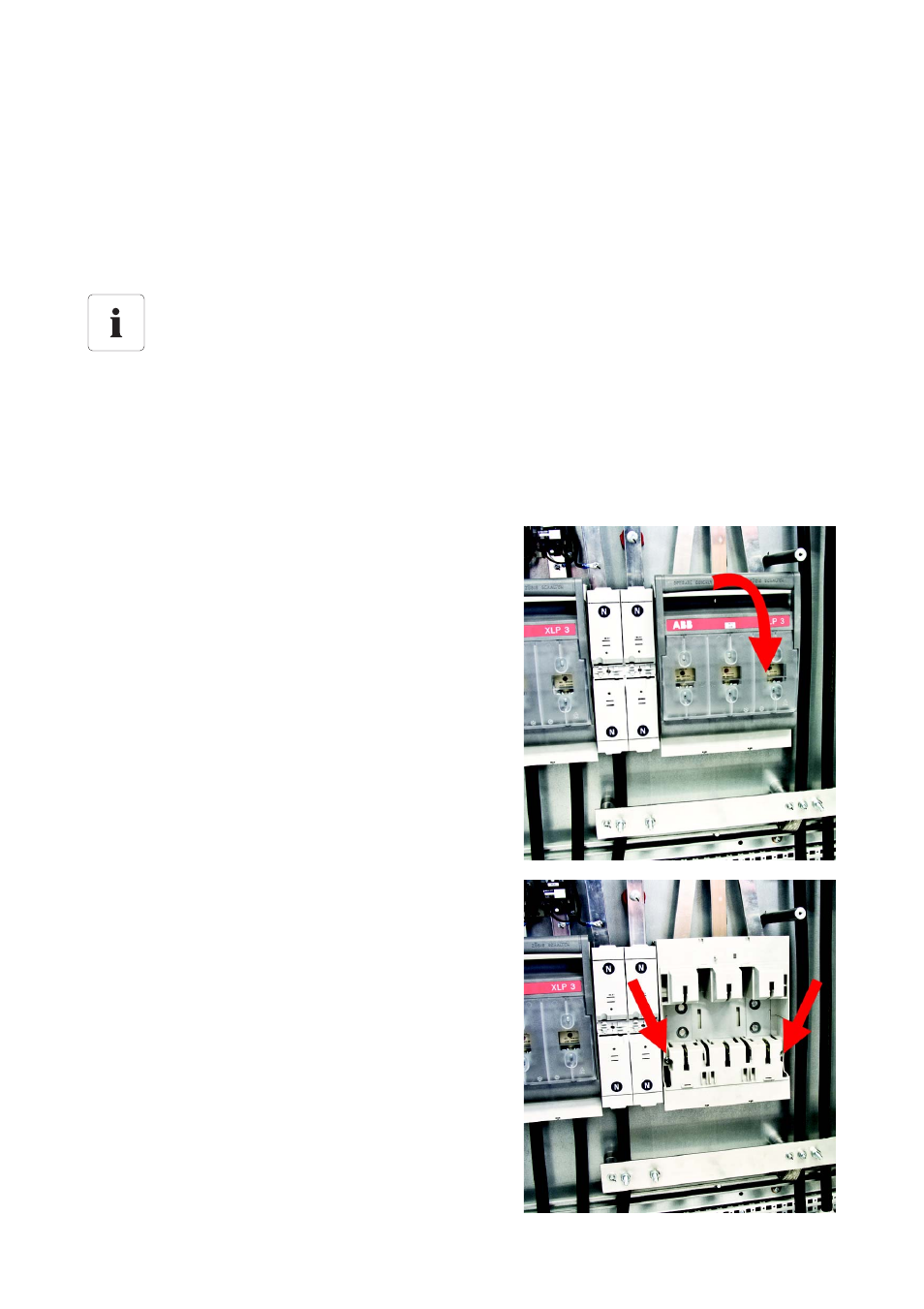

2. Abbassare l'impugnatura del supporto fusibili.
3. Sollevare con entrambe le mani il supporto fusibili
sul punto di ancoraggio ed estrarlo.
4. Allentare le viti sulla copertura dei morsetti L1, L2 e
L3 e rimuovere quest'ultima.
Protezione della linea
Il Multicluster Box non sostituisce la distribuzione per le utenze. Installare tra il Multicluster
Box e le utenze una distribuzione con interruttore di protezione di linea, a fini di protezione
e separazione delle utenze, nonché un interruttore di protezione dalle correnti di guasto.
A tale riguardo attenersi alle norme e direttive in vigore nel luogo d'installazione.
