Collegamento elettrico SMA Solar Technology AG
28 MC-BOX-36-IA-IIT105010 Istruzioni per l’installazione

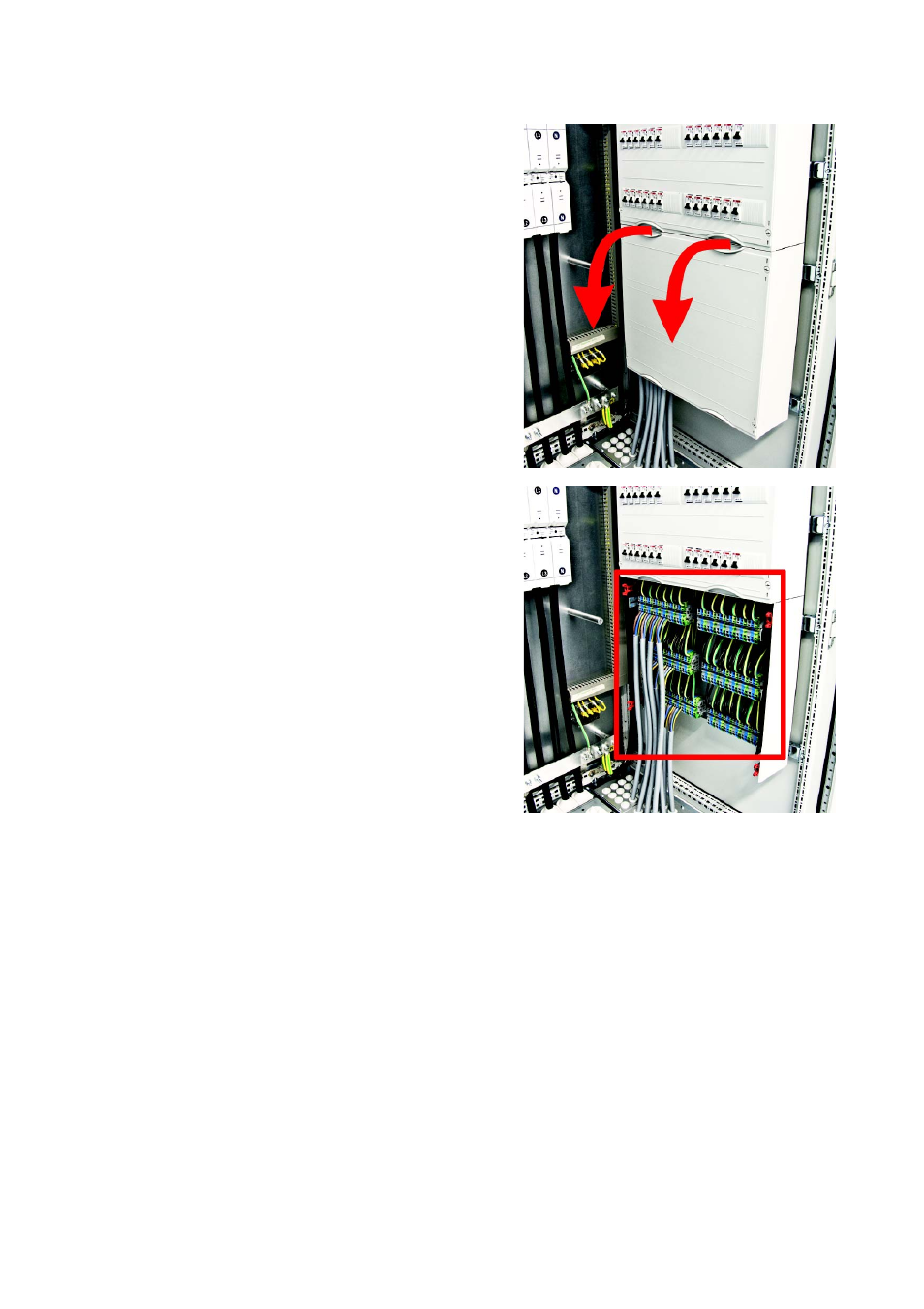

3. Rimuovere la copertura dell'area riservata ai
collegamenti dei Sunny Island.
Custodire con cura la copertura e le viti.
4. Per collegare i Sunny Island del Main Cluster:
– Collegare lo slave Sunny Island 2 ai morsetti
"Main Cluster Slave 2":
– Collegare L al morsetto "7 :L1".
– Collegare N al morsetto "8 :N".
– Collegare PE al morsetto "9 :PE".
– Collegare lo slave Sunny Island 1 ai morsetti
"Main Cluster Slave 1". Per il collegamento
dello slave Sunny Island 1 procedere come
descritto per lo slave Sunny Island 2.
– Collegare il master Sunny Island ai morsetti
"Main Cluster Master". Per il collegamento del
master Sunny Island procedere come descritto
per lo slave Sunny Island 2.
5. Collegare i Sunny Island dell'Extension Cluster come descritto al punto 4. Iniziare qui dallo
slave Sunny Island 2 dell'Extension Cluster 1 e osservare la siglatura dei morsetti.
6. Riapplicare la copertura dell'area riservata ai collegamenti dei Sunny Island.
7. 4 Inserire nuovamente e serrare a mano le viti nella copertura dell'area riservata ai
collegamenti dei Sunny Island.
☑ I Sunny Island sono collegati.
