SMA Solar Technology AG Collegamento elettrico
Istruzioni per l’installazione MC-BOX-36-IA-IIT105010 21
5.3.1 Collegamento del generatore
Al Multicluster Box può essere collegato un generatore trifase. È comunque possibile il collegamento
diretto alla rete pubblica.
La posa delle fasi L1, L2 e L3 nel Multicluster Box prevede dei sezionatori di carico con fusibile.
I fusibili sono predisposti per una corrente nominale pari a 435 A.
Calcolare in base alle modalità di posa della linea e alle condizioni di installazione l'intensità
necessaria dei fusibili e impiegare i fusibili adatti. Il numero massimo di fusibili impiegabili di volta in
volta è stato stabilito in fabbrica nel sezionatore di carico con fusibile.
Requisiti di linea
• La scelta di sezione del cavo è determinata dalla potenza nominale del generatore.
• Se il generatore non è dotato di fusibile di uscita, prevedere per la linea una protezione da
dispersioni verso terra e da cortocircuiti.
• Per percorsi di linea più lunghi, installare una scatola portafusibili in prossimità del generatore.
Procedura per il collegamento
1. Introdurre le linee nel Multicluster Box (vedere capitolo 5.2 ”Introduzione delle linee”
(Pagina 20)).

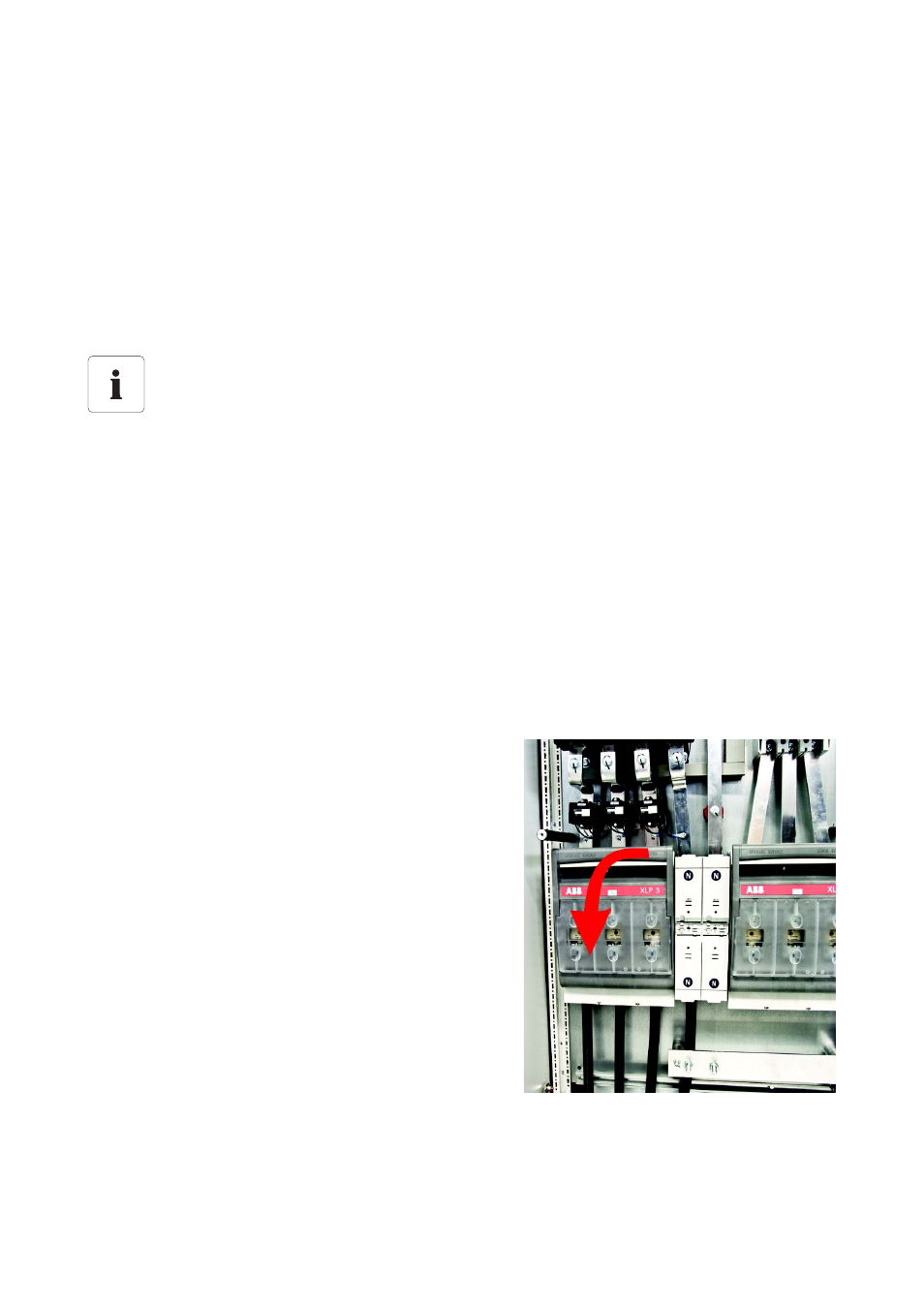

2. Abbassare l'impugnatura del supporto fusibili.
3. Sollevare con entrambe le mani il supporto fusibili
sul punto di ancoraggio ed estrarlo.
Il fusibile di uscita del generatore incide sul dimensionamento del cavo
dell'impianto FV
Tenere presente che il dimensionamento del fusibile di uscita del generatore incide sul
dimensionamento del cavo dell'impianto FV (vedere capitolo 5.3.3 ”Collegamento
dell'impianto FV” (Pagina 25)).
