Pagina 30: Introduzione delle linee
Collegamento elettrico
SMA Solar Technology AG
30
MC-BOX-36-IA-IIT105010
Istruzioni per l’installazione
5.4 Comunicazione
Il Multicluster Box trasmette segnali di tensione e di corrente ai Sunny Island. Questi segnali vengono
trasferiti dalle linee di comando e misurazione fornite in dotazione. Il master Sunny Island nel Main
Cluster controlla il Multicluster Box tramite un bus CAN.

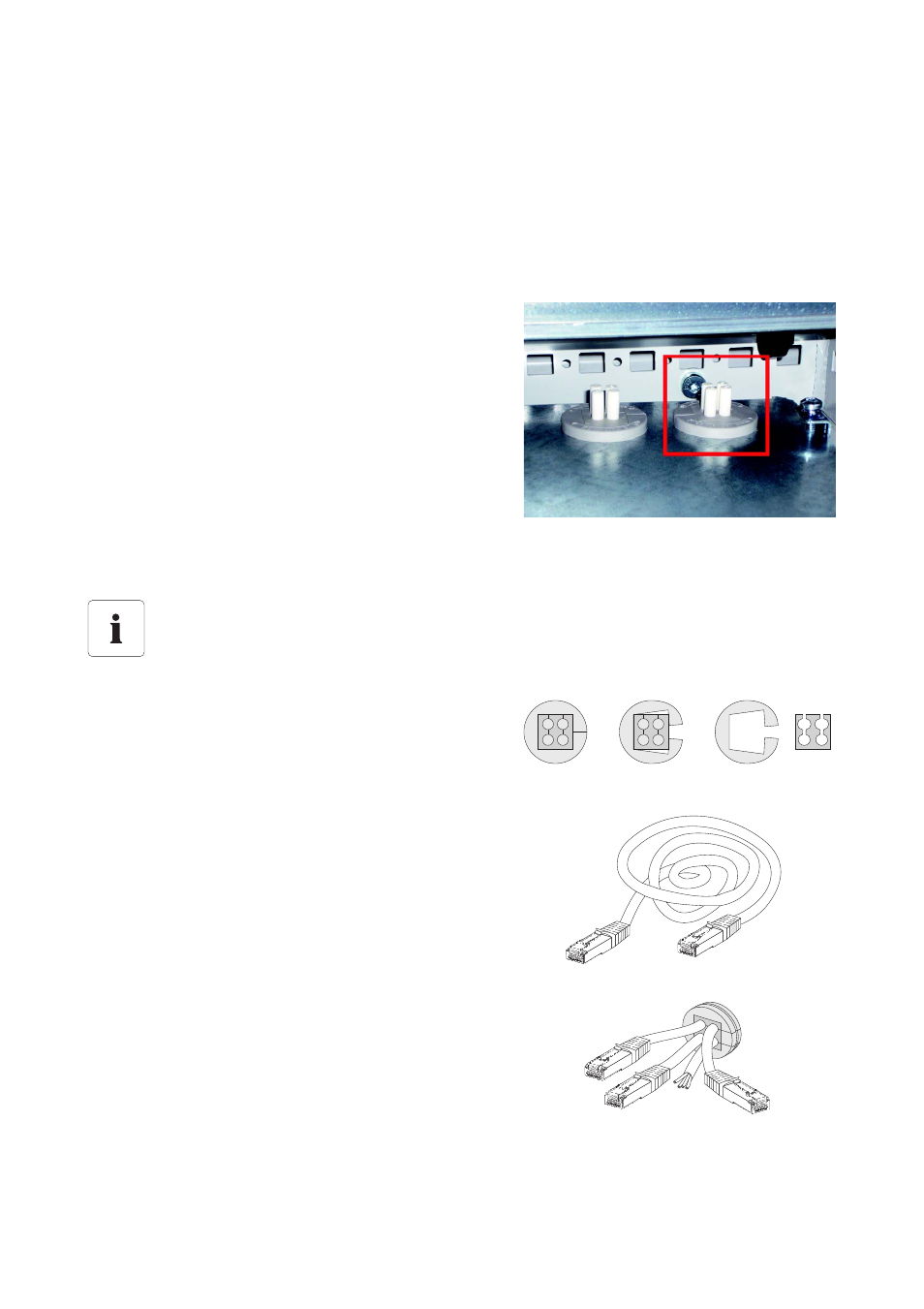

5.4.1 Introduzione delle linee
1. Staccare l'isolatore passante dal passacavi sul
fondo del Multicluster Box.
2. Introdurre la linea di comando, misurazione o comunicazione nel Multicluster Box lungo il
passacavi.
3. Porre la linea di comando, misurazione o
comunicazione in una delle 4 curve dell'isolatore
passante.
4. Spingere l'isolatore passante nel passacavi.
Lunghezza della linea
Prevedere una lunghezza sufficiente delle linee, dal passante dell'involucro alla presa di
allacciamento desiderata.
