Esecuzione del ciclo, Pag. 399 – HEIDENHAIN iTNC 530 (34049x-08) Cycle programming Manuale d'uso
Pagina 399
HEIDENHAIN iTNC 530
399
15.12
ORIGINE
CENTR
O
SU
4
FORI
(ciclo
41
8,
DIN/ISO:
G41
8)
15.12 ORIGINE CENTRO SU 4 FORI
(ciclo 418, DIN/ISO: G418)
Esecuzione del ciclo
Il ciclo di tastatura 418 calcola il punto di intersezione delle diagonali di
collegamento di due centri di fori alla volta e imposta questo punto di
intersezione quale origine. In alternativa il TNC può registrare questo
punto di intersezione in una tabella origini o in una tabella Preset.
1
Il TNC posiziona il tastatore in rapido (valore da MP6150) e con la
logica di posizionamento (vedere "Esecuzione dei cicli di tastatura"
a pagina 334) sul centro del primo foro
1
2
Successivamente il tastatore si porta all'altezza di misura
programmata e rileva mediante quattro tastature il centro del primo
foro
3
Successivamente il tastatore si riporta all'altezza di sicurezza e si
posiziona sul centro programmato del secondo foro
2
4
Il TNC porta il tastatore all'altezza di misura programmata e rileva
mediante quattro tastature il centro del secondo foro
5
Il TNC ripete i passi 3 e 4 per i fori
3
e
4
6
Alla fine il TNC riposiziona il tastatore all'altezza di sicurezza ed
elabora l'origine determinata in funzione dei parametri ciclo Q303
e Q305 (vedere "Memorizzazione dell'origine calcolata" a pagina
360). Il TNC calcola l'origine come punto di intersezione delle
diagonali tra i centri dei fori
1
/
3
e
2
/
4
e salva i valori reali nei
parametri Q presentati di seguito
7
Se si desidera, il TNC rileva in una tastatura separata anche
l'origine nell'asse del tastatore

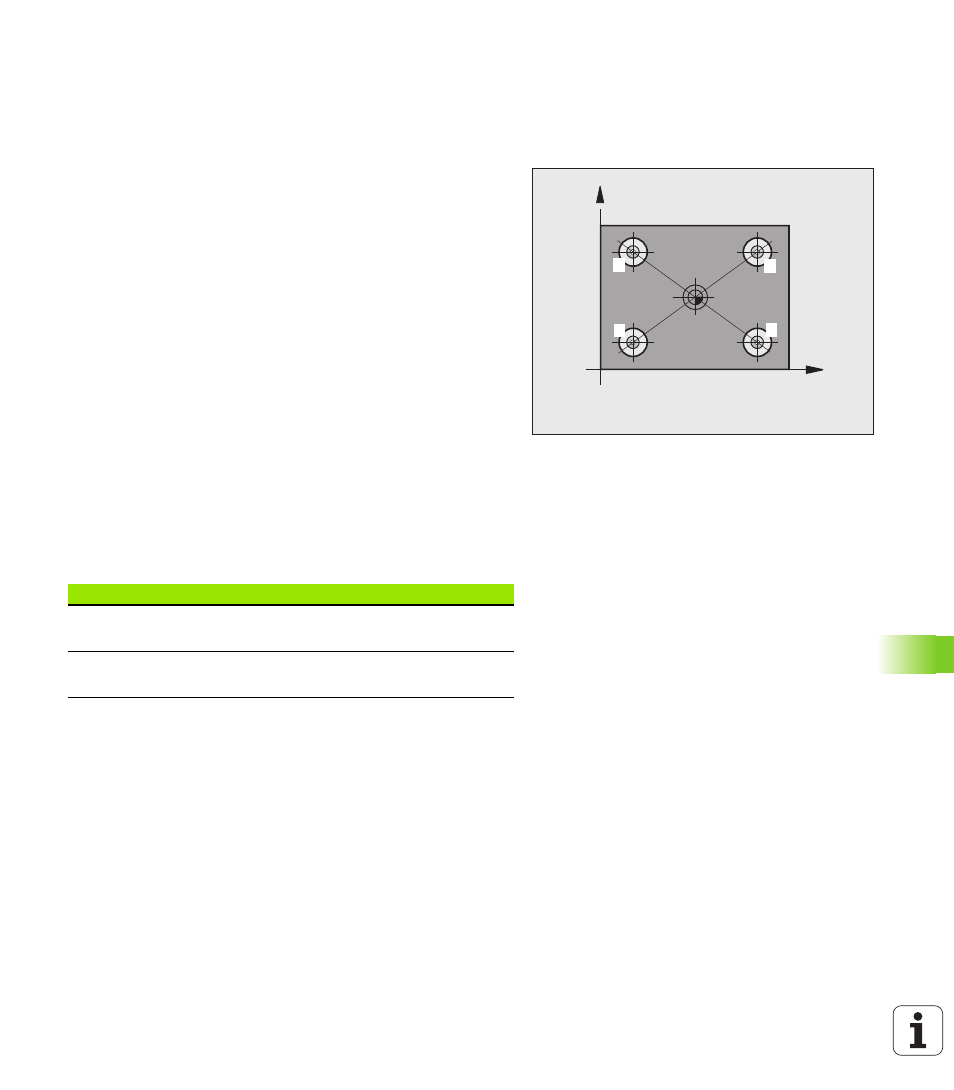

X
Y
1
2
3
4
Numero parametro
Significato
Q151
Valore reale punto di intersezione asse
principale
Q152
Valore reale punto di intersezione asse
secondario
