4.8 FRESA
T
URA DI FILET
T
I D
A
L PIENO (ciclo 264, DIN/ISO:
G264)

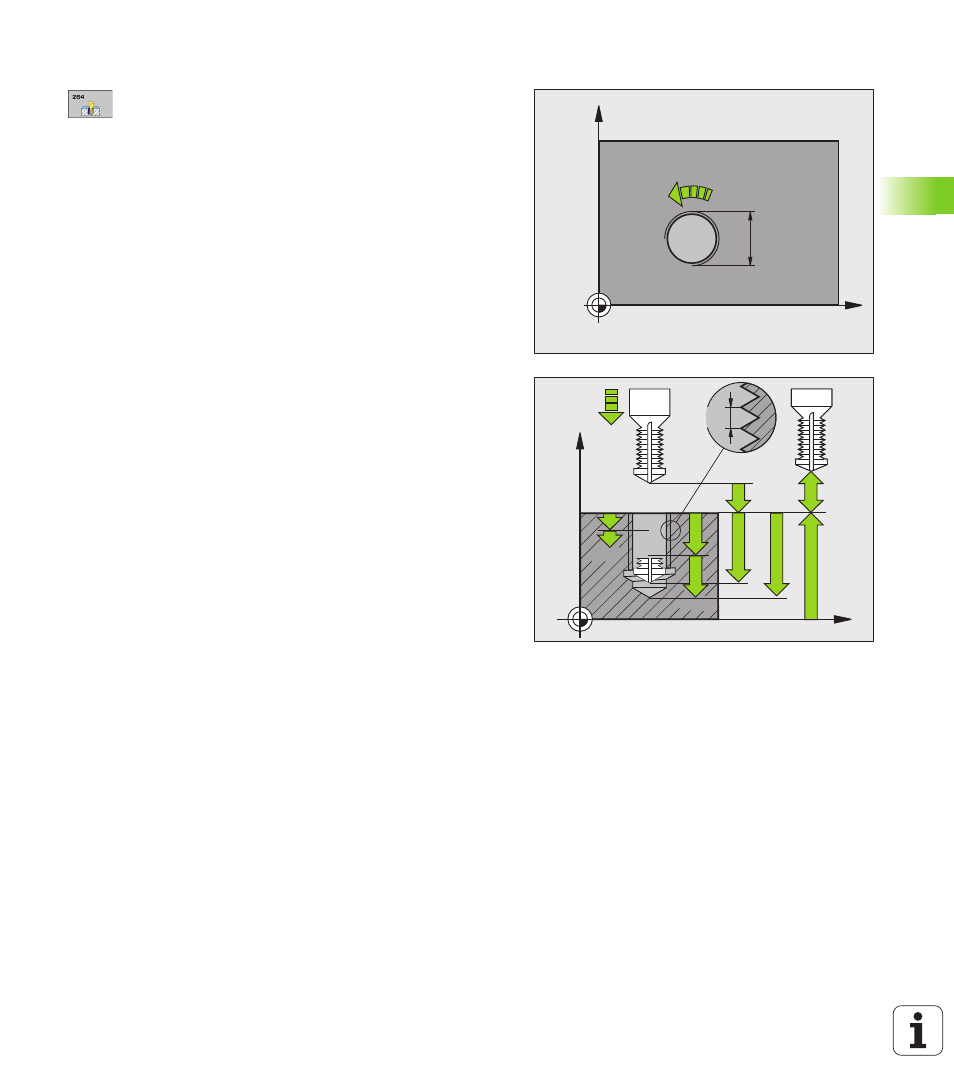

Parametri ciclo
 DIAMETRO NOMINALE
Q335: diametro nominale della
filettatura. Campo di immissione da 0 a 99999,9999
 PASSO FILETTATURA Q239: passo della filettatura. Il
segno definisce se si tratta di una filettatura destrorsa
o sinistrorsa:
+ = filettatura destrorsa
– = filettatura sinistrorsa
Campo di immissione da -99,9999 a 99,9999
 PROFONDITÀ FILETTO
Q201 (in valore incrementale):
distanza tra la superficie del pezzo e il fondo della
filettatura. Campo di immissione da -99999,9999 a
99999,9999
 PROFONDITA' DI FORATURA
Q356 (in valore
incrementale): distanza tra la superficie del pezzo e il
fondo del foro. Campo di immissione da -99999,9999
a 99999,9999
 AVANZ. PRE-POSIZIONAMENTO
Q253: velocità di
spostamento dell'utensile durante la penetrazione nel
pezzo e l'estrazione dal pezzo in mm/min. Campo di
immissione da 0 a 99999,999, in alternativa FMAX,
FAUTO
, PREDEF
 MODO FRESATURA Q351: tipo della lavorazione di
fresatura con M3
+1 = concorde
–1 = discorde
in alternativa PREDEF
 PROFONDITÀ INCREMENTO Q202 (in valore incrementale):
quota dei singoli accostamenti dell'utensile. La
profondità non deve essere un multiplo della
profondità incremento. Campo di immissione da 0 a
99999,9999. Il TNC si porta in un unico passo fino alla
profondità quando:
 profondità incremento e profondità sono uguali
 la profondità incremento è maggiore della
profondità
 DIST. PREARRESTO SUP.
Q258 (in valore incrementale):
distanza di sicurezza per il posizionamento in rapido,
quando il TNC, dopo un ritorno dal foro, riporta
l'utensile alla profondità incremento corrente. Campo
di immissione da 0 a 99999,9999
 PROF. INCREM. ROTTURA TRUCIOLO Q257 (in valore
incrementale): accostamento dopo il quale il TNC
esegue una rottura truciolo. Nessuna rottura truciolo
con impostazione 0. Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
 RITIRO PER ROTTURA TRUCIOLO
Q256 (in valore
incrementale): valore della corsa di ritorno
dell'utensile nella rottura trucioli. Campo di
immissione da 0,1000 a 99999,9999
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q202
Q257
Q356
