HEIDENHAIN iTNC 530 173
5.7
ISOLA
CIR
C
OLARE
(c
iclo
257
, DIN/ISO:
G257)

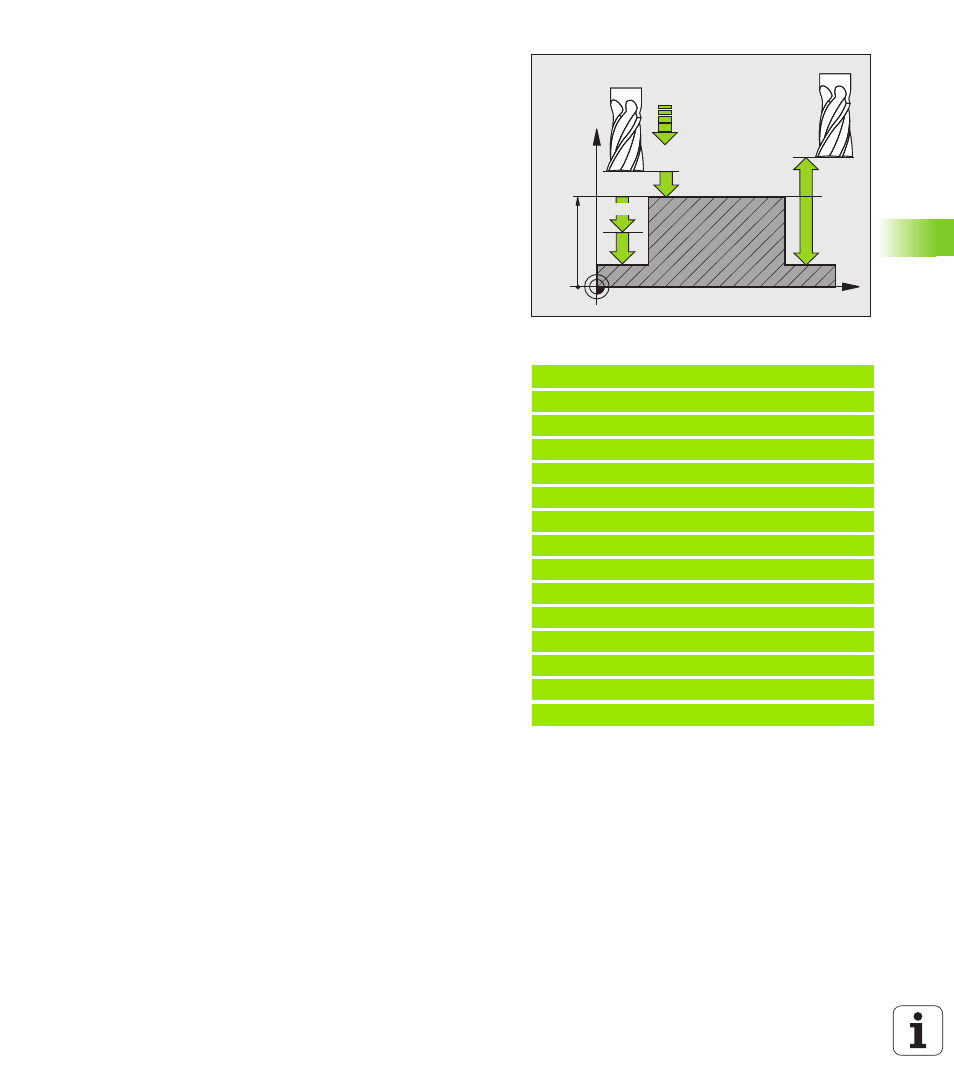

 PROFONDITÀ
Q201 (in valore incrementale): distanza tra
la superficie del pezzo e il fondo dell'isola. Campo di
immissione da -99999,9999 a 99999,9999
 PROF. INCREMENTO Q202 (in valore incrementale):
quota dei singoli accostamenti dell'utensile; inserire
un valore maggiore di 0. Campo di immissione da 0 a
99999,9999
 AVANZAMENTO INCREMENTO
Q206: velocità di
spostamento dell'utensile durante il posizionamento
in profondità in mm/min. Campo di immissione da 0 a
99999,999, in alternativa FMAX, FAUTO, FU, FZ
 DISTANZA DI SICUREZZA
Q200 (in valore incrementale):
distanza tra la superficie frontale dell’utensile e la
superficie del pezzo. Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
 COORD. SUPERFICIE PEZZO
Q203 (in valore assoluto):
coordinata assoluta della superficie del pezzo. Campo
di immissione da -99999,9999 a 99999,9999
 2ª distanza DI SICUREZZA Q204 (in valore
incrementale): coordinata dell'asse del mandrino che
esclude una collisione tra l'utensile e il pezzo
(dispositivo di serraggio). Campo di immissione da 0 a
99999,9999, in alternativa PREDEF
 FATTORE DI SOVRAPPOSIZIONE
Q370: Q370 x raggio
utensile dà l’accostamento laterale k. Campo di
immissione da 0,1 a 1,414, in alternativa PREDEF
 ANGOLO DI PARTENZA
Q376: angolo polare riferito al
centro dell'isola, di avvicinamento dall'utensile
all'isola. Campo di immissione: da 0 a 359°
Esempio: blocchi NC
8 CYCL DEF 257 ISOLA CIRCOLARE
Q223=60 ;DIAMETRO PRECISO
Q222=60 ;DIAMETRO GREZZO
Q368=0.2 ;SOVRAM. LATERALE
Q207=500 ;AVANZAM. FRESATURA
Q351=+1 ;MODO FRESATURA
Q201=-20 ;PROFONDITÀ
Q202=5 ;PROF. INCREMENTO
Q206=150 ;AVANZAMENTO PROF.
Q200=2 ;DISTANZA SICUREZZA
Q203=+0 ;COORD. SUPERFICIE
Q204=50 ;2ª DIST. SICUREZZA
Q370=1 ;SOVRAPP. TRAIETT. UT.
Q376=0 ;ANGOLO DI PARTENZA
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
