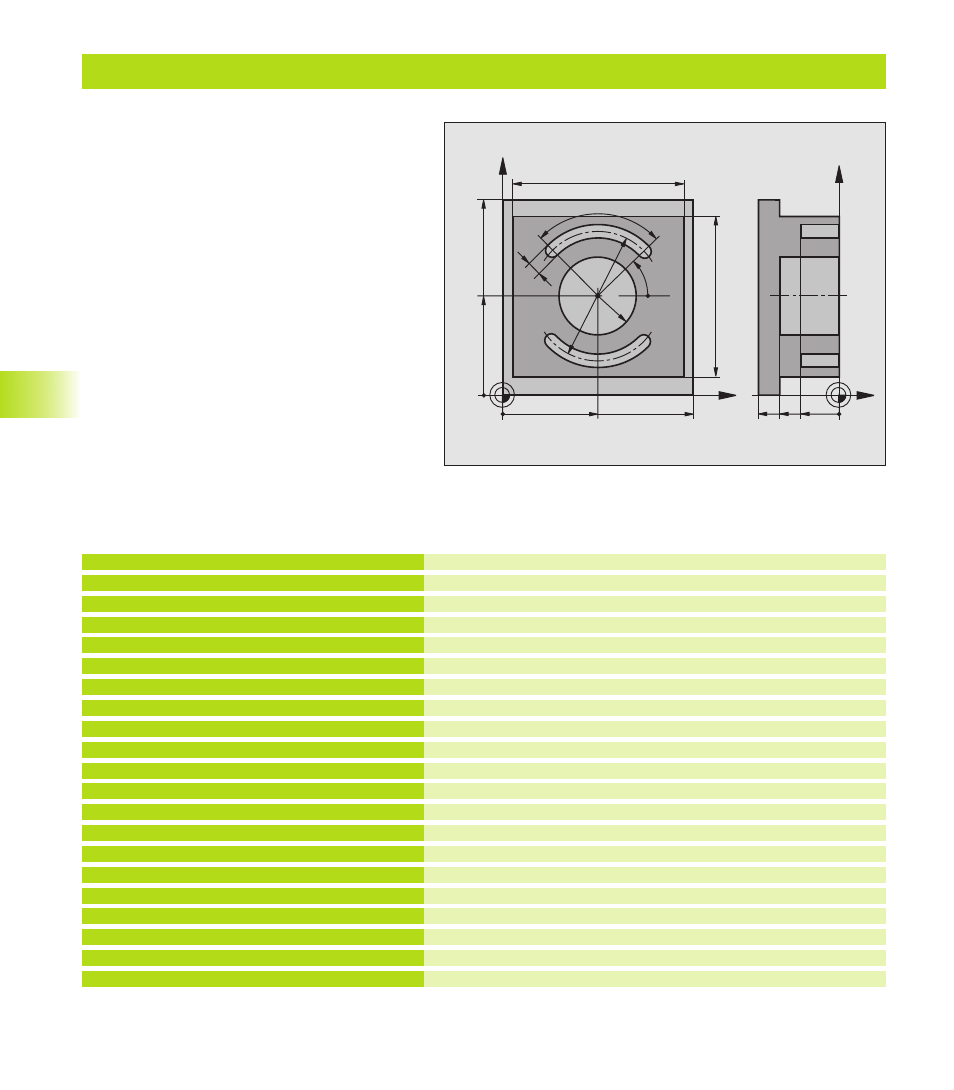

Esempio: Fresatura di tasche, isole e scanalature
Definizione pezzo grezzo
Definizione utensile di sgrossatura/finitura
Definizione utensile, fresa per scanalature
Chiamata utensile di sgrossatura/finitura
Disimpegno utensile
Definizione del ciclo “Lavorazione esterna“
Distanza di sicurezza
Profondità
Avanzamento accostamento in profondità
Profondità di accostamento
Avanzamento di fresatura
Coordinata superficie
2ª distanza di sicurezza
Centro Asse X
Centro Asse Y
Lunghezza 1. lato
Lunghezza 2. lato
Raggio dell‘angolo
Sovrametallo
0
BEGIN PGM 210 MM
1
BLK FORM 0.1 Z X+0 Y+0 Z-40
2
BLK FORM 0.2 X+100 Y+100 Z+0
3
TOOL DEF 1 L+0 R+6
4
TOOL DEF 2 L+0 R+3
5
TOOL CALL 1 Z S3500
6
L Z+250 R0 F MAX
7
CYCL DEF 213 FINITURA ISOLA
Q200=2
Q201=-30
Q206=250
Q202=5
Q207=250
Q203=+0
Q204=20
Q216=+50
Q217=+50
Q218=90
Q219=80
Q220=0
Q221=5
8.3 Cicli per la fresatura di tasche, isole e scanalature
X
Y
50
50
100
100
80
90
8
90°
45°
R25
70
Z
Y
-40
-20
-30
