HEIDENHAIN MANUALplus 4110 95
4.3 Cicli a passat
e sing
ole
Smusso
Selezionare "Passate singole"
Selezionare "Smusso"
Softkey Con ritorno:
Off: l'utensile si arresta alla fine del ciclo
On: l'utensile ritorna al punto di partenza
Smusso
Il ciclo genera uno smusso quotato relativamente allo spigolo del
profilo. L'utensile si arresta alla fine del ciclo.

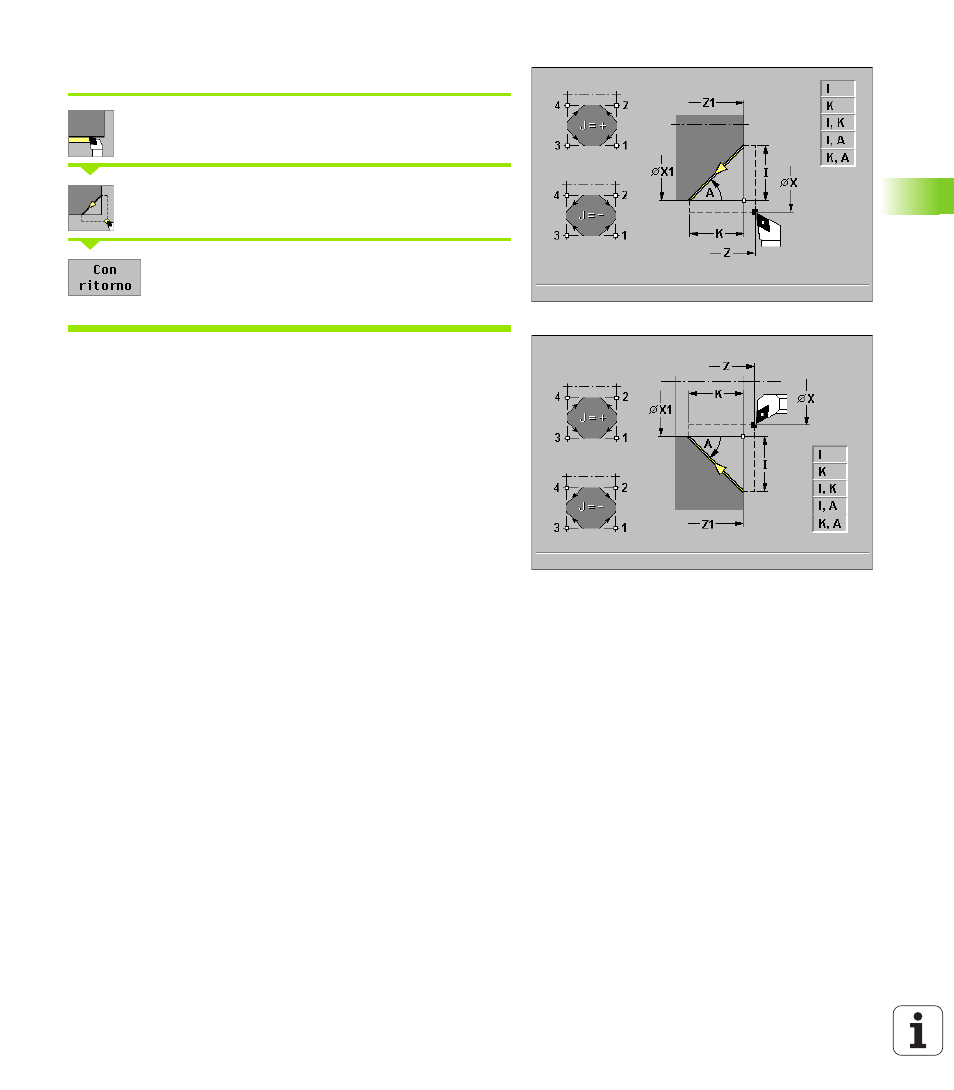

Contornitura smusso ("Con ritorno")
L'utensile si avvicina, esegue lo smusso quotato relativamente allo
spigolo del profilo e al termine del ciclo ritorna al punto di partenza. La
compensazione del raggio del tagliente viene considerata (figure a
destra).
Parametri ciclo
 X, Z Punto di partenza
 X1, Z1 Spigolo profilo
 A Angolo iniziale: Angolo dello smusso intervallo: 0°< A < 90°
 I, K Larghezza smusso (in X, Z)
 J Posizione elemento (vedere grafica di supporto) – default: 1
„ Posizione relativa a "X1, Z1"
„ Il segno definisce la direzione di passata
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
Combinazioni di parametri per lo smusso:
„ I (smusso 45°)
„ K (smusso 45°)
„ I, K
„ I, A
„ K, A
Esecuzione ciclo "Con ritorno"
1 calcolo di "Punto iniziale e Punto finale smusso"
2 spostamento parallelamente all'asse da "X, Z" al "Punto iniziale
smusso"
3 avanzamento al "Punto finale smusso"
4 sollevamento e ritorno al punto di partenza, parallelamente all'asse
