6.17 Ciclo di scanalatura
Ciclo di scanalatura G859

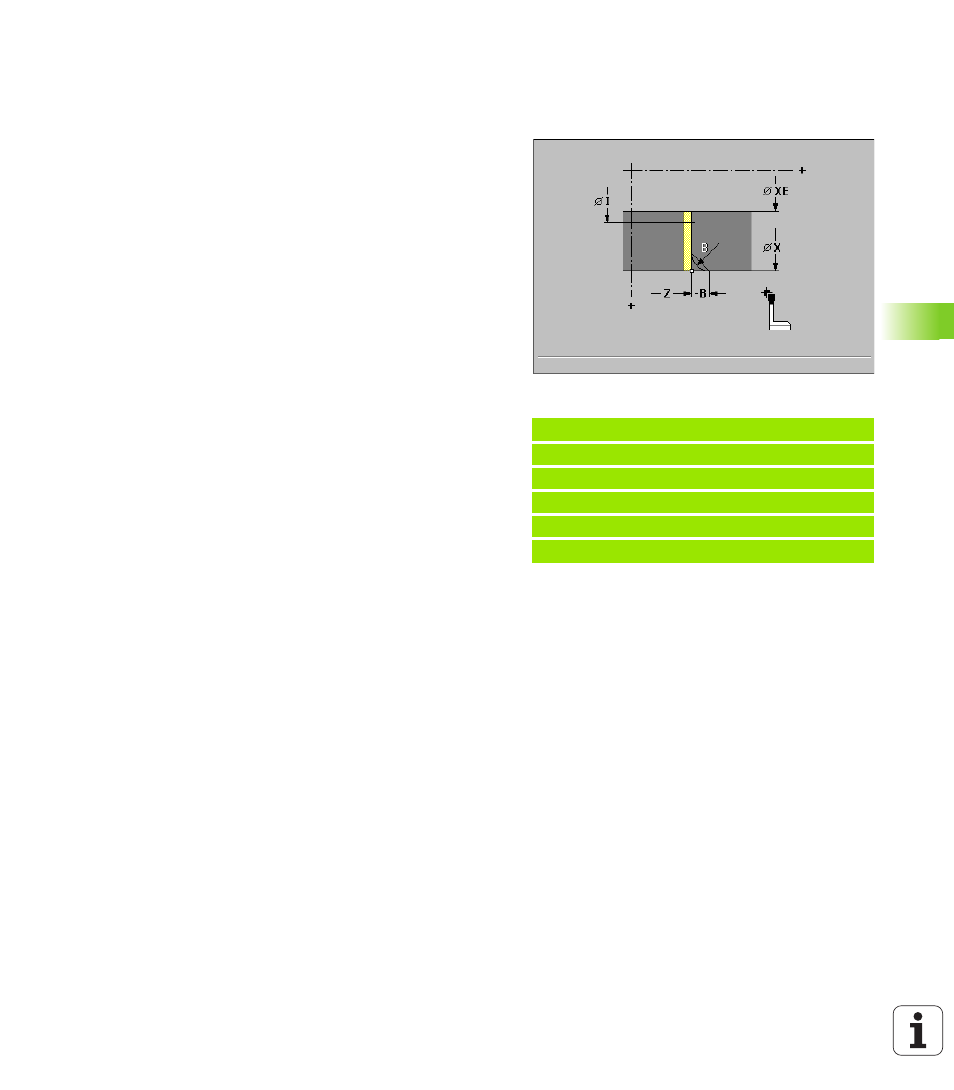

L'istruzione G859 esegue una scanalatura sul pezzo tornito. A scelta
può essere eseguito uno smusso o un raccordo sul diametro esterno.
Una volta eseguito il ciclo, l'utensile si solleva sulla superficie piana e
ritorna sul punto di partenza.
A partire dalla posizione "I" è possibile definire una riduzione
avanzamento.
Parametri
 X Diametro scanalatura
 Z Posizione scanalatura
 I Diametro riduzione avanzamento
„ I indicato: da questa posizione si commuta su avanzamento "E"
„ I non indicato: senza riduzione avanzamento
 XE Diametro interno (tubo)
 E Avanzamento ridotto – default: avanzamento attivo
 B Smusso/Arrotondamento
„ B>0: raggio arrotondamento
„ B<0: larghezza smusso
Esempio: G859
%859.nc
[G859]
N1 T30 G95 F0.23 G96 S248 M3
N2 G0 X60 Z-28
N3 G859 X50 Z-30 I10 XE8 E0.11 B1
FINE
