50 3 Modalità operativa Macchina
3.4 Pr
edisposizione macc
hina
3.4 Predisposizione macchina
La macchina deve essere "predisposta" sia che si lavori il pezzo
manualmente che automaticamente. In Funzionamento manuale
tramite l'opzione menu "Predisposizione" si accede alle funzioni:
„ Definizione valori assi (definizione origine pezzo)
„ Impostare zona di protez.
„ Definizione punto cambio utensile
„ Defin. valori asse C

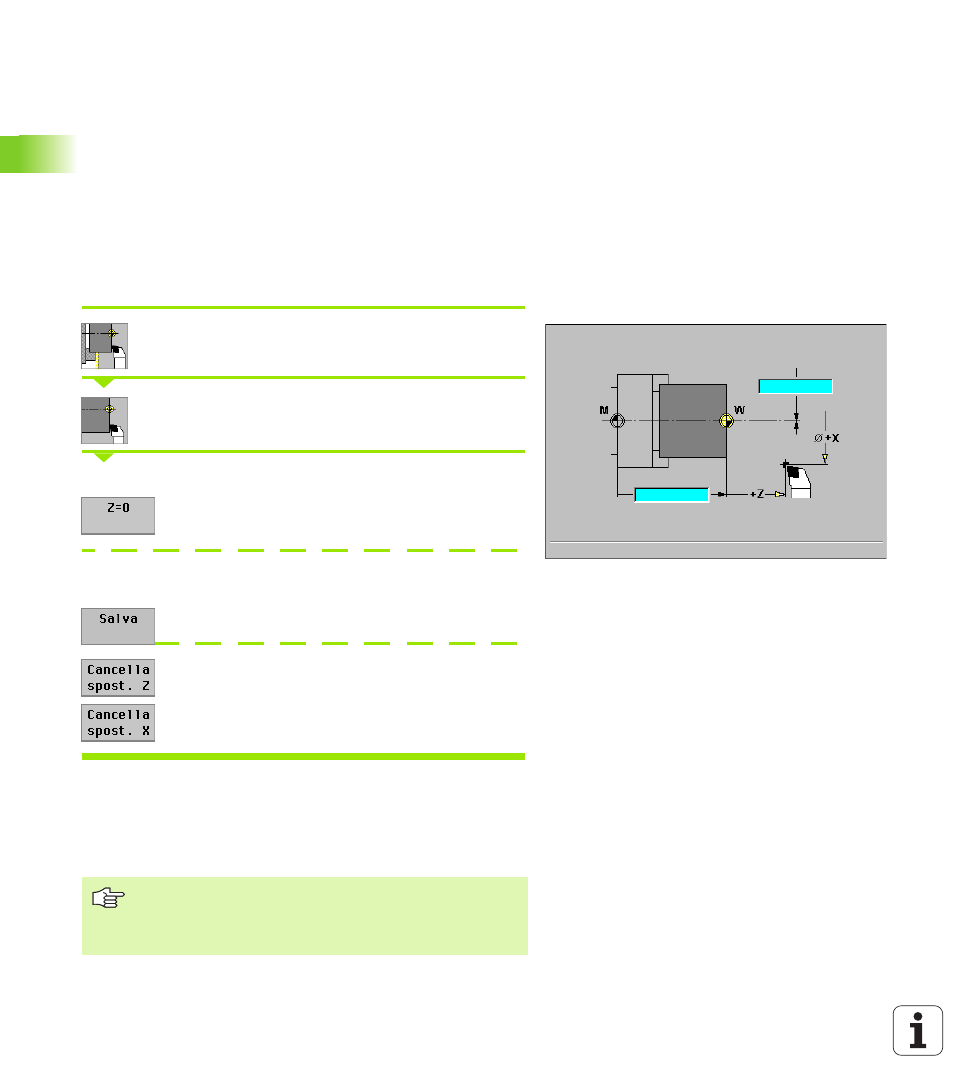

Definizione origine pezzo
Selezionare "Predisposizione"
„Selezionare "Defin. valori assi"
Sfiorare l'origine pezzo (superficie piana)
Definire la posizione di sfioramento come "origine
pezzo Z"
Immettere la distanza tra utensile e origine pezzo come "coordinata
punto di misura Z"
Il MANUALplus calcola l'"origine pezzo Z"
Origine macchina Z = origine pezzo Z
(offset = 0)
Origine macchina X = origine pezzo X
(offset = 0)
Il MANUALplus visualizza nella grafica di supporto la distanza tra
origine macchina e origine pezzo (definito anche "offset" o
"spostamento").
In caso di variazione dell'origine pezzo vengono visualizzati i nuovi
valori.
Se si desidera modificare l'origine pezzo in X, inserire il
valore di diametro come "coordinata punto di misura X". La
grafica di supporto visualizza la distanza "origine macchina
X - origine pezzo" come quota raggio.
