HEIDENHAIN MANUALplus 4110 321
6.12 Cicli di t
o
rn
it
ur
a semplici

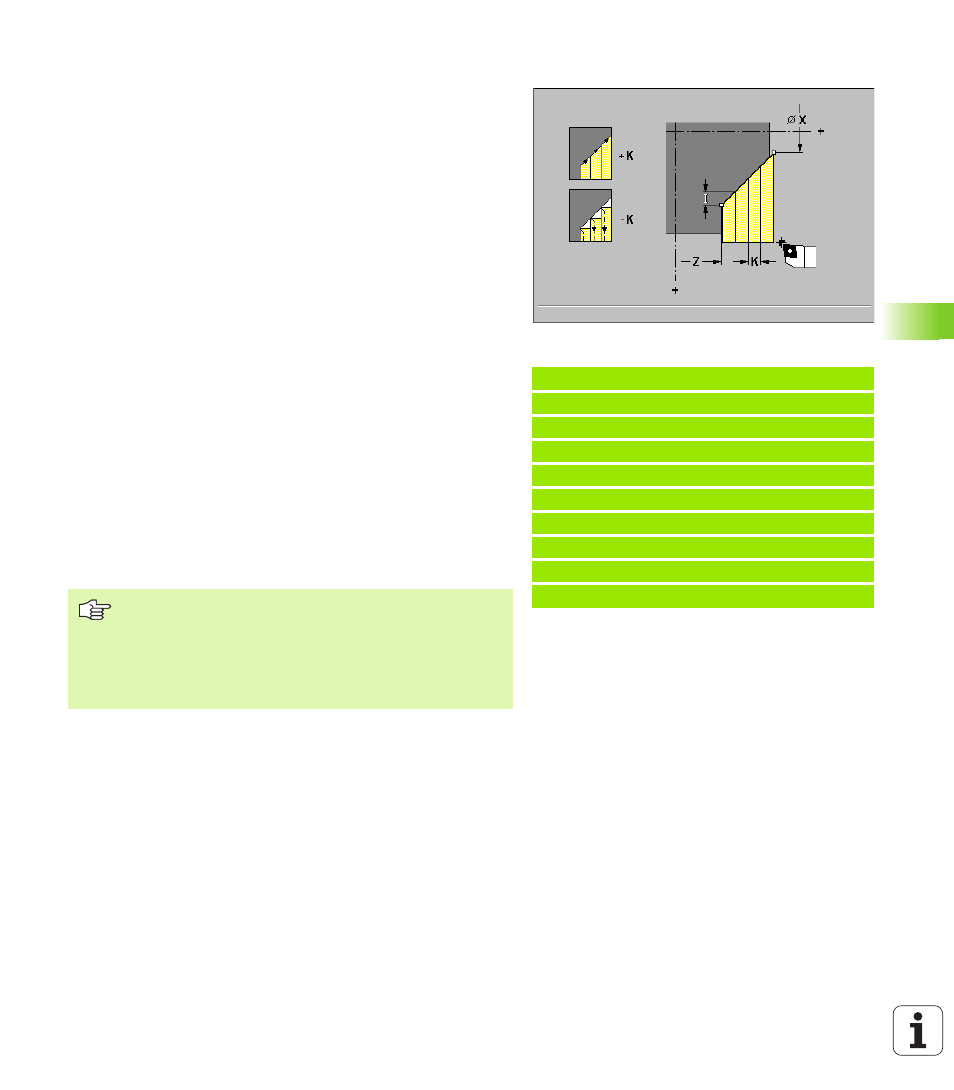

Sgrossatura radiale G82
L'istruzione G82 lavora in direzione radiale l'area del profilo definita
dalla posizione utensile attuale e da "Z/X".
Parametri
 X Punto finale della parte del profilo (quota diametro)
 Z Punto iniziale della parte del profilo
 I Offset : accostamento in Z (default: 0)
 K Accostamento massimo in X: la configurazione di taglio viene
calcolata in modo tale da evitare una "passata di rettifica" e affinché
l'accostamento definito sia <= K
„ K>0: con finitura profilo
„ K<0: senza finitura profilo
 Q Accostamento funzione G : funzione G con la quale viene eseguito
l'accostamento
„ Q=0: accostamento con G0 (rapido)
„ Q=1: accostamento con G1 (avanzamento)
 V Tipo di svincolo (default: 0)
„ V=0: ritorno su punto di partenza ciclo in Z e ultimo diametro di
sollevamento in X
„ V=1: ritorno al punto di partenza ciclo
Note sull'esecuzione del ciclo
„ L'angolo di una diagonale si definisce con "I e K".
„ Il MANUALplus determina la direzione di passata e di accostamento
sulla base dell'attuale posizione utensile relativamente al punto
iniziale/punto finale della parte del profilo.
Esempio: G82
%82.nc
[G82]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G82 X20 Z-15 I4 K4 V0
N4 G0 X120 Z-15
N5 G82 X50 Z-26 I2 K-4 V1
N6 G0 X120 Z-26
N7 G82 X80 Z-45 K4 Q1
FINE
„ Compensazione del raggio del tagliente: non viene
eseguita.
„ Sovrametallo: i sovrametalli programmati con G57
vengono considerati. e rimangono attivi dopo
l'esecuzione del ciclo.
„ Distanza di sicurezza dopo una passata: 1 mm.
