7 Modalità operativa Gestione utensili
7.
1 La modalità oper
a
tiv
a
Gestione ut
ensili
7.1

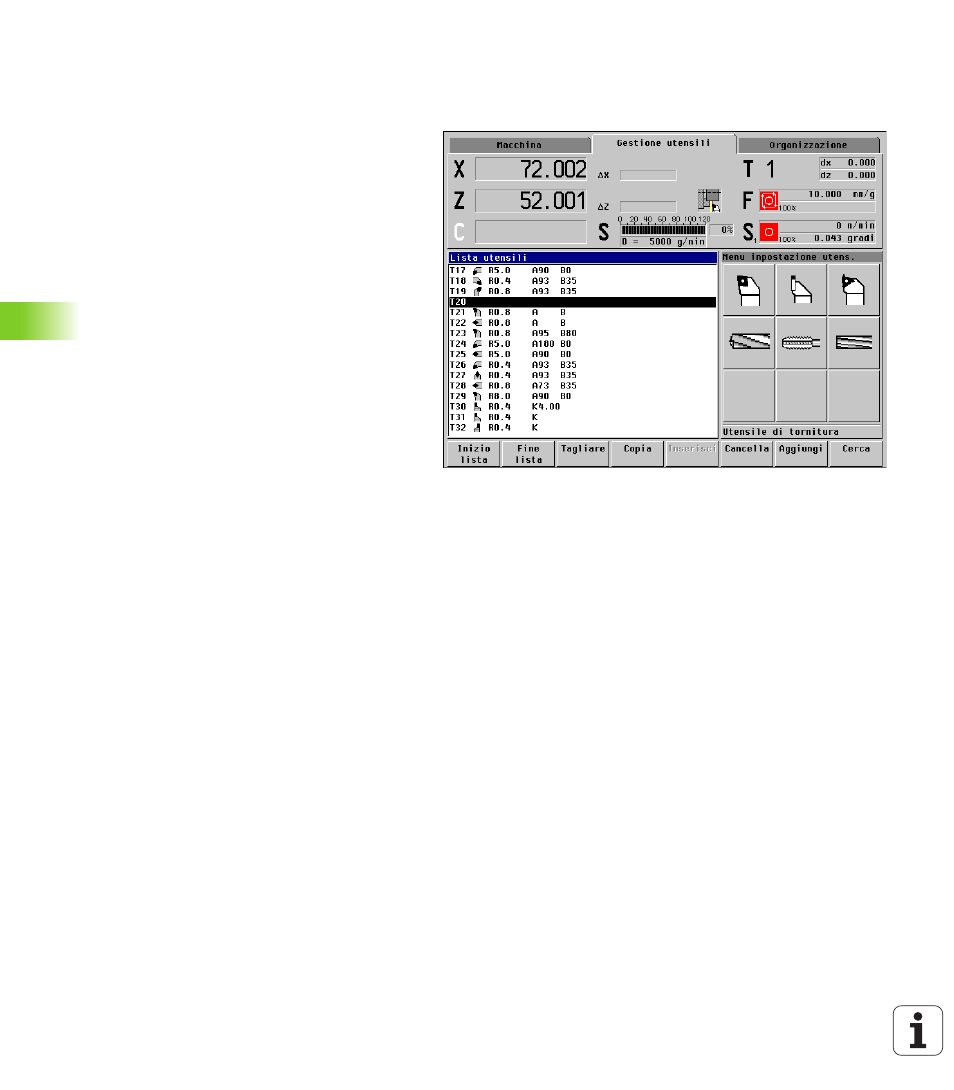

La modalità operativa
Gestione utensili
Normalmente le coordinate dei profili si programmano
allo stesso modo in cui il pezzo è quotato sul disegno.
Affinché il MANUALplus possa calcolare la traiettoria
della slitta, eseguire la compensazione del raggio del
tagliente e determinare le configurazioni di taglio, è
necessario immettere le quote di lunghezza, il raggio
del tagliente, l'angolo di inclinazione ecc.
Il MANUALplus memorizza fino a 99 blocchi di dati
utensile, dove ogni blocco di dati utensile è
contrassegnato da un numero (1...99). Una descrizione
utensile supplementare facilita la ricerca dei dati.
In modalità Macchina sono disponibili funzioni per
determinare le quote di lunghezza degli utensili
(vedere “Predisposizione utensili” a pagina 54).
Le correzioni usura vengono gestite separatamente. È
così possibile immettere in qualsiasi momento valori di
correzione, anche durante l'esecuzione del programma.
Agli utensili si possono assegnare dati di taglio
(velocità mandrino, avanzamento), che vengono
acquisiti quali parametri ciclo o dati macchina
semplicemente "premendo un tasto". Si semplificano
in questo modo i compiti dell'operatore, che
determina e imposta soltanto una volta i dati di taglio.
Tipi di utensile
Utensili per finitura, foratura, troncatura ecc.
presentano forme molto diverse. I punti di riferimento
per determinare le quote di lunghezza o altri dati
utensile sono di conseguenza diversi.
Il MANUALplus supporta i seguenti tipi di utensile.
Utensili per tornire; il gruppo comprende:
utensili per sgrossare
utensili per rifinire
utensili per finiture di precisione
utensili per copiare
utensili sferici
Utensili per troncare; il gruppo comprende:
utensili per eseguire gole
utensili per eseguire scarichi
utensili per scanalare
utensili per troncare-tornire
Utensili per filettare: qualsiasi tipo di utensile per
filettare eccetto maschi
